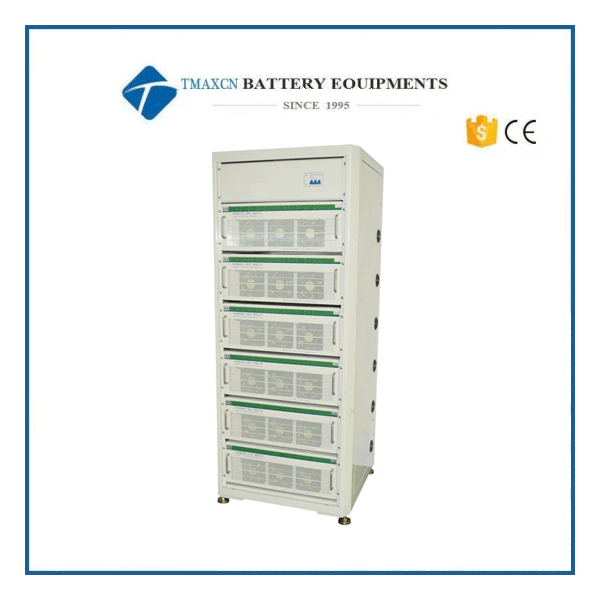

Probador de carga y descarga de formación de células prismáticas de 16 canales 5V30A

1. Tipo de ahorro de energía con retroalimentación de energía, con ahorro de energía de carga (85%) y efecto de retroalimentación de descarga (80%) en el proceso de prueba, con calentamiento pequeño, para lograr el propósito de ahorro de energía y reducción de costos para los usuarios;

2. La carga de voltaje constante de flujo constante es segura y suave. El voltaje y la corriente del equipo están conectados por un sistema de cuatro hilos. Los bucles de voltaje y corriente están diseñados de forma independiente, para garantizar una transición segura y sin problemas en el proceso de carga de voltaje constante de flujo constante y evitar daños en la batería debido a picos.

3. Modo de calibración de alta precisión: la corriente de carga, la corriente de descarga, el voltaje de carga y el voltaje de descarga se calibran con Agilent para garantizar que la precisión de la corriente y el voltaje esté dentro del 0,5%;

4. Diseño de rango segmentado, cuando el equipo está funcionando, el rango de rango del equipo se ajusta de manera inteligente de acuerdo con diferentes valores de salida para garantizar la alta precisión de cada etapa;

5. Excelente rendimiento de disipación de calor, diseño único de conducto de aire, a través de refrigeración por aire forzado para reducir el impacto de las altas temperaturas en el rendimiento del equipo. Para garantizar que el radiador funcione en un rango de temperatura razonable, el modo de ventilador doble se usa para forzar el aire de escape a enfriar el módulo de enfriamiento de potencia, y la cámara termográfica se usa para la prueba de simulación térmica;

6. Los canales se pueden desmontar, y cada canal en la misma caja se puede conectar en paralelo libremente de acuerdo con las necesidades, para que sea compatible con múltiples tipos de pruebas de batería, brinde un juego completo al equipo en una forma y uso múltiple, y ahorrar el costo del equipo para los clientes;

7. El dispositivo tiene temperatura incorporada. Cada canal puede personalizar su propia temperatura principal sin temperatura auxiliar externa. Puede monitorear la temperatura de la batería en tiempo real, para monitorear y proteger la prueba de seguridad normal de la batería de acuerdo con el cambio de temperatura

8. Fuente de alimentación de caja única, fuente de alimentación independiente para cada caja de todo el gabinete, para garantizar la estabilidad y seguridad de la fuente de alimentación para todo el gabinete;

9. La fuente de alimentación es independiente para garantizar que la salida del circuito sea uniforme durante la operación de la fuente de alimentación sin ningún problema de protección;

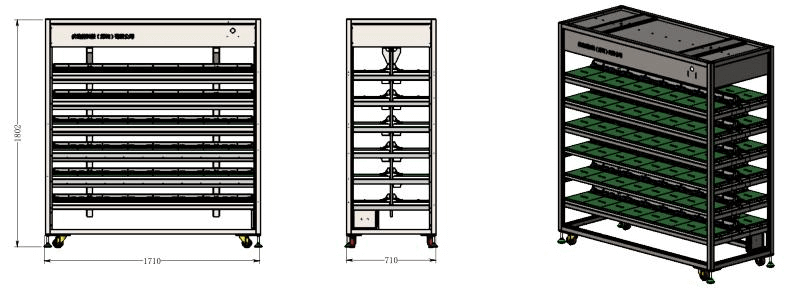

10. El accesorio es flexible y ajustable, y puede ser compatible con varios tamaños de baterías, para lograr un uso múltiple y maximizar el valor de uso.

Insistimos en hacer premium Probador de descarga de batería ¡para usted!

Especificaciones

Modo de comunicación	TCP/IP
Modo de control de canal	Control independiente de un solo punto
Eficiencia de ahorro de energía de la carga	85%
Voltaje de carga	0～5V
voltaje de descarga	5～0.8V
Corriente de carga	0.02A～30A
Eficiencia de retroalimentación de descarga	80%
corriente de descarga	0.4A～30A
Precisión de voltaje	±(0.05%RD + 0.05%FS)
Precisión actual	±(0.05%RD + 0.05%FS)
Temperatura principal	De acuerdo con el equipo específico, se puede personalizar un canal para cada canal
Resolución de voltaje	1mV
resolución actual	1mA
Resolución de temperatura	0.1℃
Impedancia de entrada	≧10 MΩ
Potencia de entrada	CA 220V±10%/50Hz
Tiempo de muestreo	Frecuencia de muestreo de caja única 10mS
Tiempo record	100mS~65535S
Tiempo de respuesta actual	Tiempo de subida actual: ≤ 50ms
modo de carga	Limitación de corriente y voltaje constantes, corriente y voltaje constantes, carga de potencia constante, prueba de carga de flujo constante (para baterías con placa de protección)
Condiciones de corte para la carga	Voltaje, corriente, tiempo, capacidad, temperatura
modo de descarga	Descarga de corriente constante, descarga de potencia constante, prueba de descarga de flujo constante (para baterías con placa de protección)
Condiciones de corte de descarga	Voltaje, corriente, tiempo, capacidad, temperatura
Pasos de un solo ciclo	100 pasos, con función de bucle anidado (10 capas)
estructura del circuito	Diseño de estructura modular, fácil de reemplazar y mantener.
Protección de software y hardware	Protección de conexión inversa, protección contra sobrevoltaje, protección contra sobrecorriente, protección contra sobretemperatura, protección contra bajo voltaje, protección contra cortocircuito
Funciones principales del sistema.	1. El software admite todo tipo de conexión continua, como pausa manual, cierre de software, apagado, comunicación del equipo y parada anómala. 2. Es compatible con el escaneo de código de barras, que puede escanear código unidimensional y código bidimensional, incluido el escaneo de código secuencial, escaneo de código de salto de canal, escaneo de código de carga de disco, etc. 3. El almacenamiento de datos detallados de la prueba local puede ver los datos de prueba actuales y los datos históricos de cada canal en cualquier momento. Hay dos formas de presentación de datos y curvas correspondientes, y admite la exportación del informe de Excel en forma individual o por lotes. Además, puede configurar el final de la prueba de datos de exportación automática según sea necesario. 4. Clasificación de capacidad de soporte, que puede clasificar baterías y encender LED; 5. Apoye el juicio de calificación después de la prueba, juzgue el resultado de aprobación / ng de acuerdo con la capacidad del ciclo, el voltaje, el tiempo y otra información especificados; 6. Admite todo tipo de protección de paso y voltaje global, protección anormal de corriente y temperatura, y lleva a cabo alarmas anormales, admite sobrecarga de la batería y prueba de protección de descarga excesiva; 7. Conversión de unidades de soporte; 8. Admite almacenamiento MES en segundo plano del servidor de base de datos u otro acoplamiento MES; 9. Protección fuera de línea de software y hardware; 10. Admite la función de canal paralelo; 11. La detección en tiempo real de la recopilación de voltaje, la detección de un engaste deficiente de la batería antes de la prueba, el final de la prueba en la detección de voltaje. 12. Acoplamiento del protocolo de comunicación BMS, monitoreo del proceso de carga y descarga de la batería a través del elemento de datos BMS.
Proteccion del sistema	Parámetros de protección global (incluida la protección de conexión inversa de la batería, protección de límite inferior de voltaje, protección de límite superior de voltaje, protección de límite superior de corriente, protección contra sobretemperatura), parámetros de protección de carga CC (protección de tendencia de voltaje anormal, protección de fluctuación de corriente de carga anormal, protección de fluctuación de voltaje anormal , configuración de tiempo de voltaje de carga, protección de velocidad de aumento de voltaje de carga anormal), parámetros de protección de carga CV (incluida la protección de anomalía de tendencia actual, protección de anomalía de fluctuación de corriente de carga, protección de anomalía de fluctuación de voltaje), parámetros de protección de descarga CC (incluida la protección de anomalía de tendencia de voltaje, corriente de descarga protección de anormalidad de fluctuación, protección de anormalidad de fluctuación de voltaje, protección de anormalidad de velocidad de caída de voltaje de descarga), inactivo Hay cinco parámetros de protección (incluida la protección de agotamiento anormal de voltaje). Cuando cada protección alcance los parámetros establecidos por el usuario, el equipo detendrá automáticamente la operación del canal, enviará una alarma y registrará el evento para su seguimiento.
Supervisión y visualización de datos	Durante la operación del sistema, la ventana principal del software mostrará la capacidad actual de corriente, voltaje, carga y descarga de cada canal en tiempo real, el proceso de operación y el nombre del proceso de operación actual. El software también puede ver los datos de ejecución actuales o los datos históricos en cualquier momento a través de la ventana, y se puede exportar de forma manual o automática en formato Excel
Modo de comunicación	La interfaz Can se adopta para el equipo y la computadora central, y la red LAN se adopta para la comunicación entre la computadora central y la computadora superior, lo que puede garantizar la estabilidad de la recopilación remota de datos, el aislamiento de todos los puertos de comunicación del equipo en tiempo real y el diseño de protección contra rayos.
sistema de software	Actualización de software gratuita de por vida
Terminal de muestreo de detección de voltaje y corriente	Conexión especial de cuatro hilos
Nivel de seguridad	Cumple con los requisitos EN60950, GB4943
ruido	Siga el método de IEC62040-3 para probar el ruido. El medidor de nivel de ruido utilizado debe ser inferior a 70 dBA.
Grado de protección	IP20
