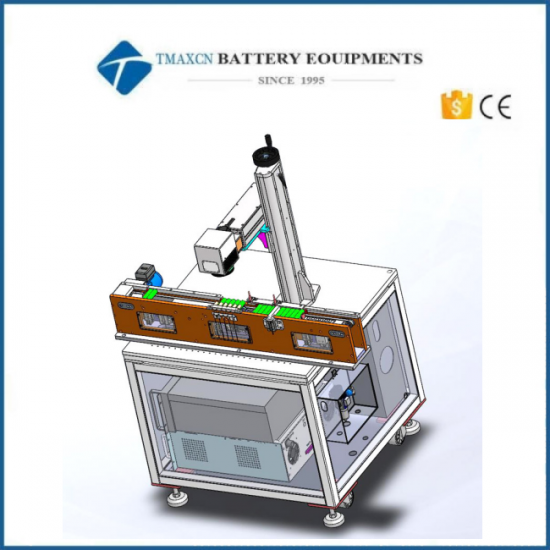

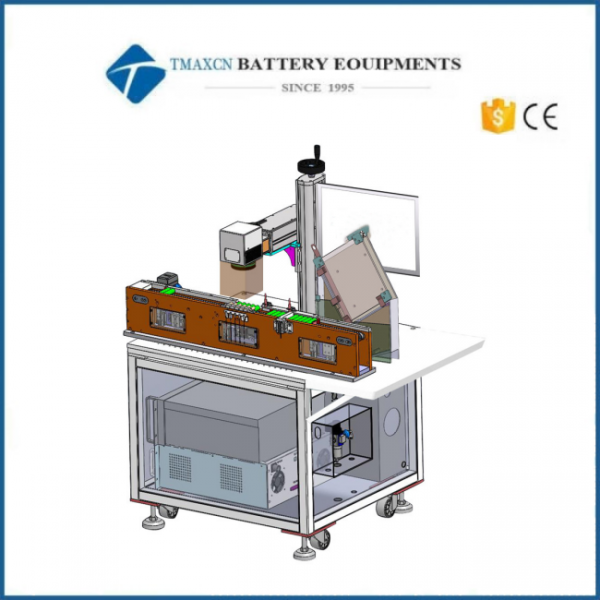

Máquina automática de corte y eliminación por láser de película de PVC de celda cilíndrica

Ⅰ . Introducción del equipo:

1.1 Solicitud ： Pelado de la batería del cilindro

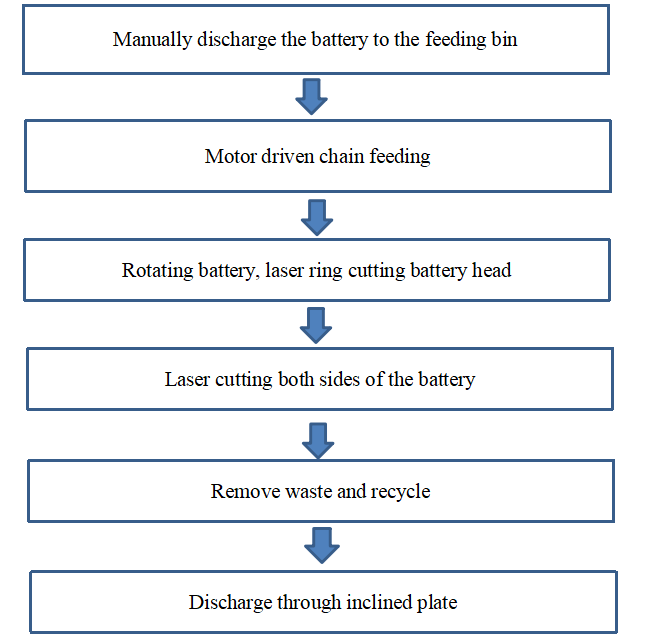

1.2 proceso de equipo ：

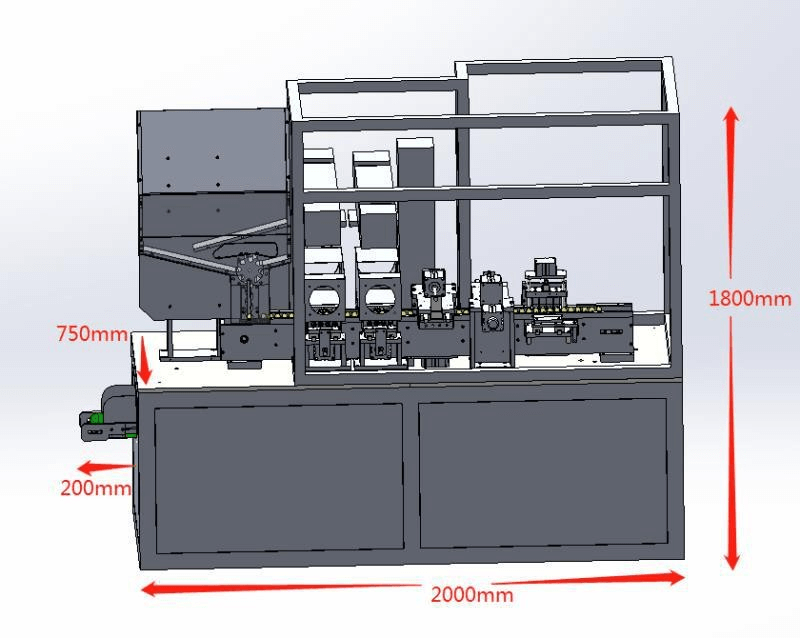

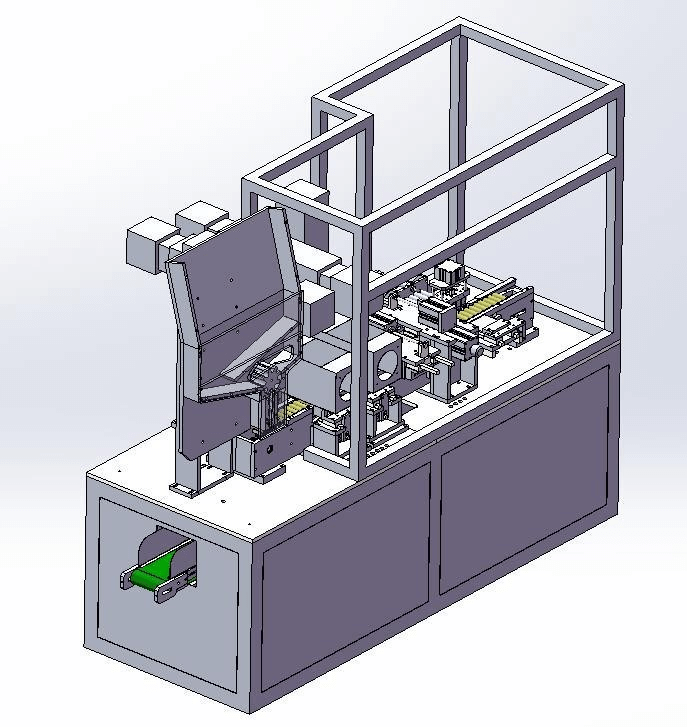

1.3 Diagrama del equipo :

tamaño completo ：

Equipo principal ： 2000mmx750mmx1800mm ( L X W X H ）

Equipo automático de alimentación de cajas. ： 1000 mm x 700 mm x 1800 mm ( L X W X H ）

Peso ： Peso total alrededor 1000KG

1.4 Introducción a los módulos principales:

Descarga manual de la batería en el silo

Descarga de la rueda y alimentación de la batería a la cadena

1.5 Mecanismo de cadena del motor:

La cadena es impulsada por el motor paso a paso para alimentar materiales uno por uno

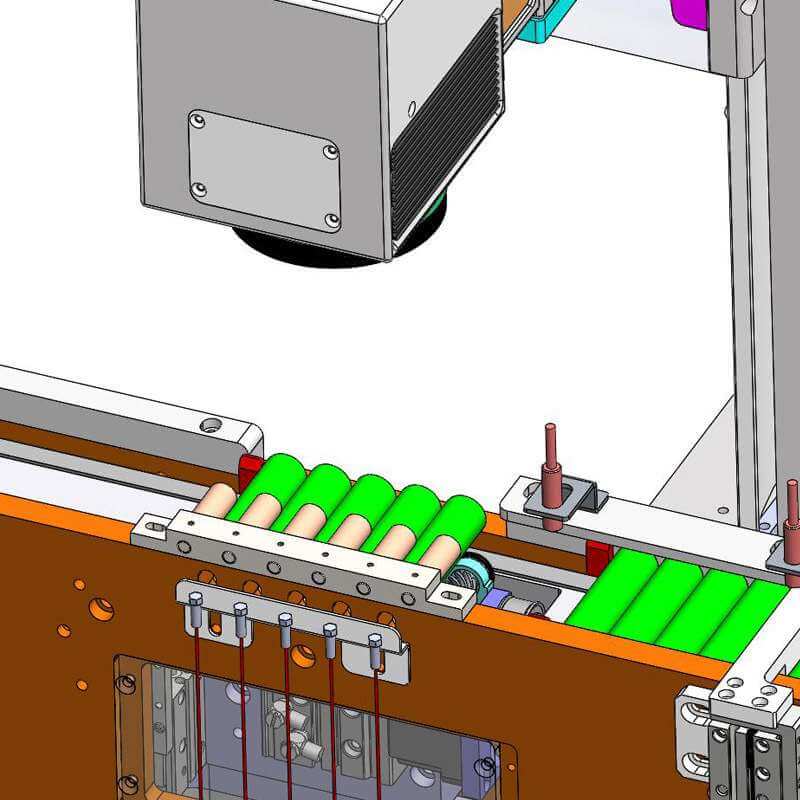

1.6 Cabeza de circuncisión láser:

El mecanismo de presión presiona la batería y hace que la batería gire. El alcance del rayo láser corta cinco cabezas de batería a la vez

1.7 Mecanismo de inversión giratorio:

El manipulador agarra 5 baterías y las invierte al segundo mecanismo de cadena.

1.8 Corte láser por ambos lados:

El rayo láser centra las cinco baterías en dos líneas rectas y los dos rieles de la cadena se colocan uno al lado del otro. El rayo láser corta la cabeza y ambos lados al mismo tiempo.

1.9 Mecanismo para eliminar los desechos de la cara del extremo de la batería:

Al mismo tiempo, el cilindro empuja las cinco cabezas de la batería hacia el mecanismo de desechos, sujeta las cabezas y luego el cilindro trasero empuja las cinco baterías hacia la pista, filtra los desechos de las cabezas y recicla los desechos de las cabezas en la parte inferior de la mesa.

1.10 Separación de la carcasa y la piel de acero:

La placa de goma se coloca hacia arriba y hacia abajo para aumentar la fuerza de fricción, luego se empuja la cubierta de acero para separarla y los desechos se dejan en el riel (hay deflectores a la izquierda y a la derecha de la cadena, que no se muestran en la figura). la figura). La rueda dentada gira hasta el fondo y se recicla en la caja de reciclaje en la parte inferior de la mesa.

1.11 Descarga de placa inclinada:

La carcasa de acero separada se descarga mediante una placa inclinada de 1000 mm de largo.

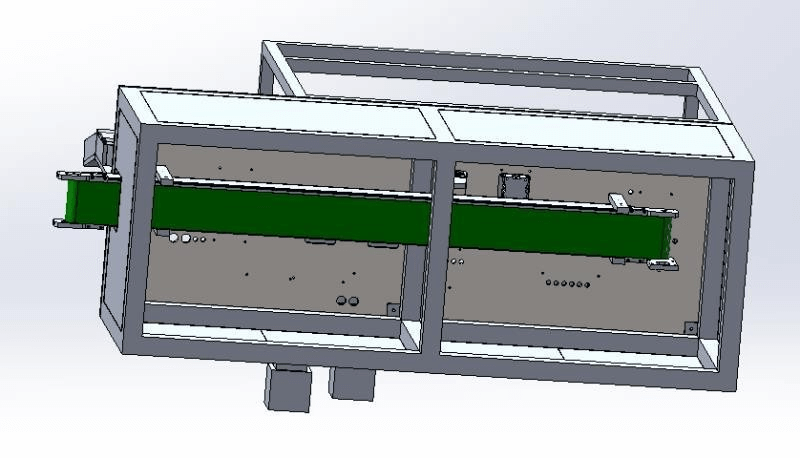

1.12 Entrada automática de casillas:

1.13 Láser parcialmente cerrado con extractor de aire

Ⅱ . Materiales entrantes aplicables y especificaciones del producto del equipo:

2.1 Muestras de células cilíndricas

2.2 Especificación de la celda

Ⅲ . Parámetros del equipo:

3.1 Parámetro de rendimiento

3.2 eficiencia ： >60PPM

3.2 Tasa de cultivo ： 99% ( Averías causadas únicamente por el equipo ）

3.3 Tasa de paso ： 99% ( Averías causadas únicamente por el equipo ）

3.4 Con función de conteo automático

3.5 Con nivel agregado, el diseño general del equipo es conveniente para la operación de una sola persona

3.6 La batería con la membrana exterior quitada no tiene mala apariencia

3.7 Especificación:

Ⅳ . Entorno del sitio del equipo (proporcionado por cliente ):

4.1 Presión de aire comprimido ： 0.4 ～ 0.8Mpa ( 4-8 kgf/cm2 ） , Caudal menor o igual que 50L/min

4.2 Vacío, el equipo proporcionado por la Parte B está equipado con una aspiradora para recoger los residuos despojados y limpiarlos periódicamente.

4.3 Requisitos medioambientales ： 20-50 ° C

4.4 R humedad elativa ： 5-55%HR

4.5 Limpieza ambiental: no menos de 100000, sin gas corrosivo, líquido, gas explosivo en el sitio

4.6 Fuente de alimentación: monofásica, AC220V, 50Hz, fluctuación de voltaje inferior a más o menos 10%, fuente de alimentación 2.5KVA

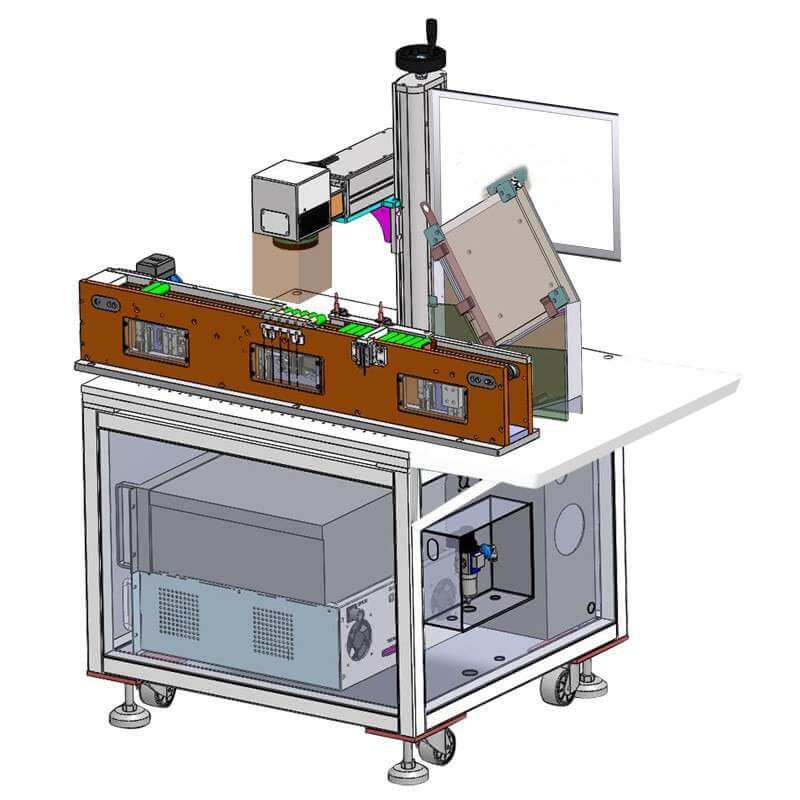

Imágenes detalladas
