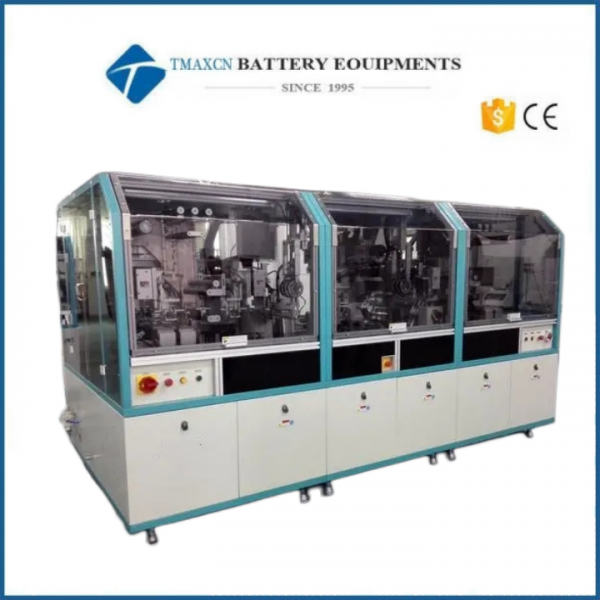

Máquina apiladora de alta velocidad de estación doble para fabricación de celdas prismáticas

1 、 Parámetros e imagen del equipo

2, Introducción del equipo

2.1Descripción general del equipo

Este equipo se utiliza principalmente para la laminación en forma de "Z" de prismático batería .

2.2 flujo de trabajo

2.2.1 el separador se desenrolla activamente y se introduce en la mesa de laminación a través del mecanismo de tensión.

2.2.2 la mesa de laminación impulsa el separador moverse hacia adelante y hacia atrás para colocar el electrodo .

2.2.3 dos juegos de ventosas del manipulador toman respectivamente la hoja negativa y la hoja positiva después de la bolsa de las dos cajas de material de la izquierda y las apilan en la mesa de laminación después del posicionamiento mecánico.

2.2.4. Las dos estaciones apilan la película al mismo tiempo. Una vez completada la laminación, el manipulador transfiere sucesivamente el núcleo eléctrico a la estación de encolado para realizar el encolado lateral automático; Iniciar el siguiente a la misma hora

Laminación automática de células.

2.2.5 después de pegar, complete el apilamiento automático y la recepción al mismo tiempo.

2.3 mi características del equipo

2.3.1 separador mecanismo: desenrollado activo; Control de tensión; separador corrección; separador precisión de alineación +/-0,3 mm;

2.3.2 precisión de laminación: garantizar la precisión general de la electrodo en la laminación para alcanzar +/-0,3 mm a través del posicionamiento preciso de la electrodo ;

2.3.3 eficiencia de laminación: la velocidad de laminación puede alcanzar 0.5s-0.8s/pcs;

2.3.4 protección contra el polvo: la caja de material y el posicionamiento previo están equipados con campanas de protección contra el polvo efectivas;

2.3.5 electrodo Detección de ángulo: detecta el electrodo ángulo para evitar la electrodo ángulo de ser doblado en la celda después de un plegado anormal;

2.3.6 evitar la detección del ángulo faltante del pestaña de El electrodo , y prevenir la electrodo s tales como el cierre y la tracción de la pestaña de El electrodo y el ángulo faltante de ser apilado en el núcleo eléctrico;

2.3.7 detectar la dirección del pestaña para prevenir la electrodo de apilarse en el núcleo eléctrico después de la pestaña está alreves;

2.3.8 en particular, la parte inferior de la celda es una doble capa continua separador .

3 、 Especificación

4 、 Configuración del equipo

5 、 Especificación del proceso

5.1 Especificación de materiales

Nota: 1. La longitud de la electrodo indica el tamaño de la electrodo en la dirección de la pestaña , excluyendo la longitud del pestaña ;

2. El electrodo no tiene un fenómeno de caída de polvo obvio, no tiene un borde ondulado obvio y las rebabas en la dirección perpendicular a la electrodo es menos de 15um; El error de troquelado es inferior a 0,2 mm;

3. Los materiales entrantes del electrodo no tienen alabeo ni deformación evidentes, y los materiales entrantes del electrodo no tienen adherencia obvia;

4. Error serpentino de separador : +/-0,2 mm/ m.

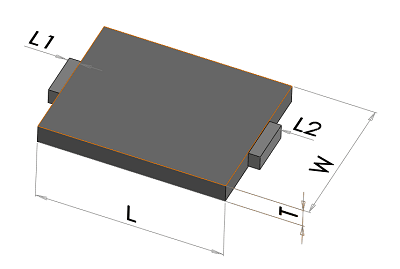

5.2 Especificación de celda

5.3 Apilado diagrama

6 、 Lista de principales piezas de repuesto

7 、 Lista de partes de repuesto

8 、 Lista de entrega

9 、 Requisitos del entorno de instalación y de las instalaciones de apoyo

1) temperatura ambiente ： = 2 5 ℃ ± 5 ；

2) humedad relativa ： 4 5 ≤HR ；

3 ） Asegúrese de que el aire en el sitio esté seco y suave ；

4 ） fuente de alimentación ： 380V , 3 fases, 5 hilos, 50HZ, rango de fluctuación de voltaje ： +8% ～ –8% ； La potencia total de la fuente de alimentación no es inferior a 15 k w ；

5) Aire comprimido: después de secado, filtrado y estabilización: la presión de salida es superior a 5,0 kg/cm2 ²
