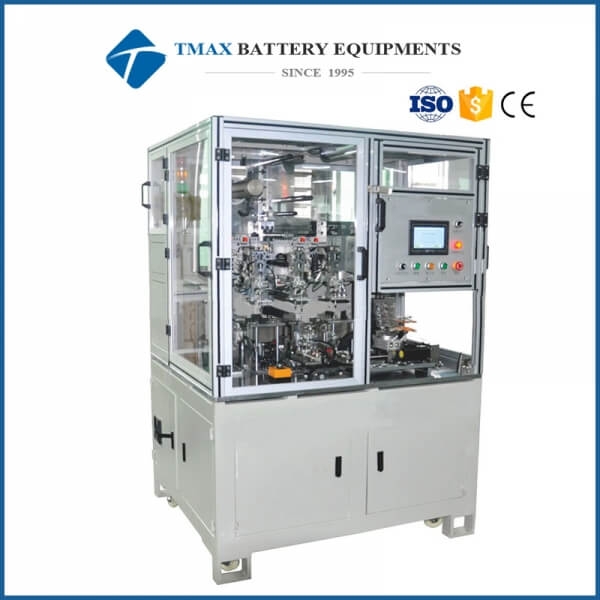

A Máquina automática de apilamiento capa por capa para celdas prismáticas

TMAX-YS-BZP180 es una máquina apiladora automática de alta precisión con muchas características avanzadas para asegurar un estable, repetible y preciso apilamiento de electrodos. En su método de apilamiento en forma de "Z", Anode y los electrodos de cátodo se apilan alternativamente con la película separadora en Entre.
Características avanzadas:

· PLC táctil El control de pantalla permite una fácil configuración de condiciones

· Continuo Apilado en forma de "Z" con separador

· Auto eléctrico recogida de trode & apilamiento mediante manipulador de succión al vacío

· Ajustable accesorio mecánico para el posicionamiento preciso de los electrodos

· desenrollado rotores para alimentación de película separadora

· Tensión automática control para la entrega de película separadora

ESPECIFICACIONES

Tensión de trabajo	CA220V 50/60Hz
Energía	2.5KW
Tamaño apilable	180x80mm
Capas apilables	Hasta 500 capas
máx. Grosor del electrodo	Espesor apilado < 25 mm
Precisión de alineación	±0,3 mm para electrodos apilados
Tamaño aceptable del rollo separador	1. D.I.>3'' (76 mm) 2. OD<9.8'' (250 mm)
Accesorio de apilamiento	1. un conjunto de Se incluye un accesorio de matriz de apilamiento de 180 x 80 mm para uso inmediato. 2. Si necesitas Apilamiento de electrodos de diferentes tamaños, infórmenos antes de realizar el pedido. Nosotros Hará para usted a un costo adicional. Tamaño de personalización permitido: Máx. 200 mm x 200 mm; mín. 40 mm x 25 mm 3. Accesorio Chang requiere formación profesional
Bomba aspiradora	Una bomba de vacío sin aceite (28 l/min, 140 W) está incorporado para habilitar la función de succión de vacío del electrodo manipulador de recogida/apilamiento.
Presión de aire sugerida	0,7 MPa (El compresor de aire no está incluido en el paquete estándar.)
Dimensiones del producto	L1100mm x W1100mm x H1800mm
Peso	500Kg
Cumplimiento	Certificado CE
Garantía	Garantía limitada de un año con soporte de por vida
notas de aplicación	Nota: confirme el tamaño de la hoja de electrodos antes del pedido (cada molde solo se ajusta a un electrodo zie)

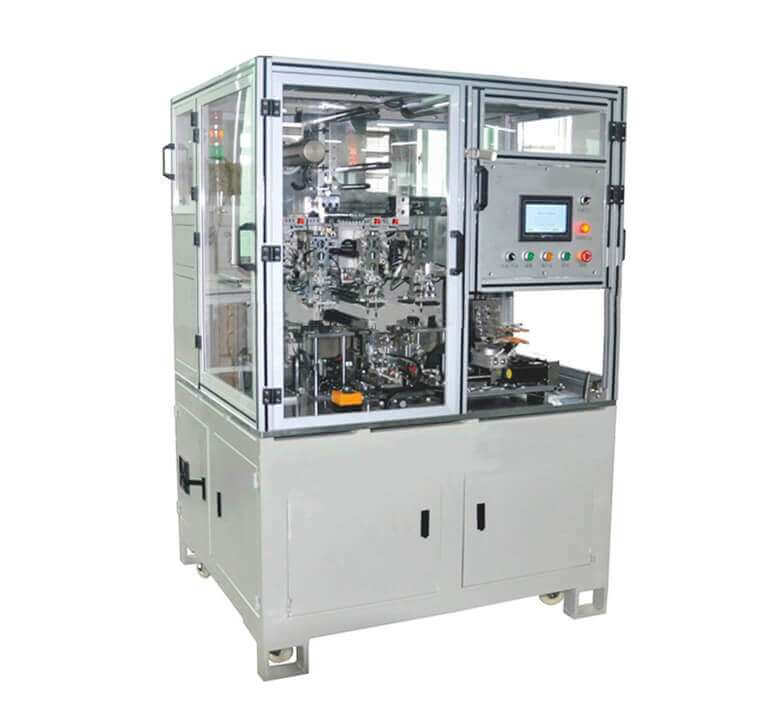

Imágenes detalladas
