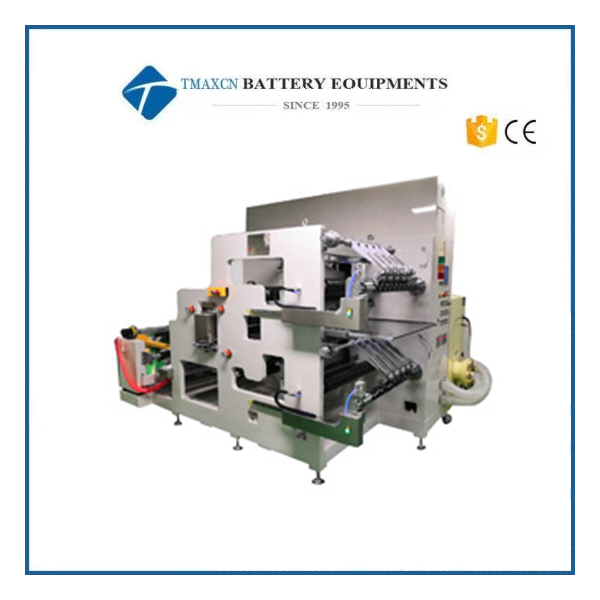

Máquina automática de corte longitudinal rollo a rollo para la línea de producción de baterías de litio

1. Introducción

■ Función

Para realizar el corte continuo de la bobina de la hoja polar de la batería en la bobina requerida por el tamaño y la calidad de la especificación del proceso.

■ Principio:

El desenrollado de la pieza polar se controla mediante un control automático de tensión de bucle cerrado, el servomotor impulsa la encimera para cortar, después del corte, los rodillos guía de detección de tensión superior e inferior detectan la tensión en tiempo real del bobinado, y la velocidad de bobinado es controlado por el motor de conversión de frecuencia, el diámetro del devanado se detecta automáticamente y se controla la tensión del devanado.

■ Composición de los componentes principales

◆ relajarse METRO echanismo

El diámetro exterior del carrete de desenrollado es de 3 pulgadas, el desenrollado adopta el tipo de expansión de aire, la carga de desenrollado es máx. 500 kg, la plataforma de conexión de la correa, control automático de detección de tensión y corrección de desviación.

① Detección y control automático de tensión

Conectando un freno de polvo magnético en el extremo del eje de expansión de aire de desenrollado, la tensión de desenrollado se puede lograr dando al eje de desenrollado una resistencia controlable opuesta a la dirección de tracción.

② Mecanismo de rectificación

Se utiliza una sonda de inducción única para encontrar el lado y corregir la desviación, y se selecciona el sistema de corrección de alta precisión. La precisión de corrección es la siguiente: ± 0,1 mm, carrera de corrección de desviación: ≥ 120 mm. El mecanismo de ajuste de posición del sensor adopta un ajuste de tornillo y está equipado con una escala digital y un mecanismo de bloqueo tipo manija.

◆ Mecanismo de tracción activa de pieza polar

La posición de la cuna de transmisión principal y el rodillo de presión se pueden ajustar mediante rosca (para garantizar que ambos lados se puedan ajustar de forma independiente), para eliminar las arrugas del diafragma. Se añade una barra de seguridad en el rodillo impulsor principal para seguir el movimiento de elevación del rodillo de arrastre.

◆ Mecanismo de corte longitudinal activo de electrodos

Al reemplazar el espaciador con el troquel de corte, se pueden cortar las piezas polares con diferentes anchos. Portaherramientas de apoyo 2 pares/juego.

◆ Polvo R eliminar METRO echanismo

La superficie del electrodo se limpia con un cepillo.

◆ mecanismo de bobinado

El diámetro interior del tambor de bobinado es de 3 pulgadas. Se requiere la estructura de soporte de doble extremo. El voladizo de soporte en el lado ciego está diseñado según el principio del mecanismo de cuatro puntos. Se agrega una placa de soporte desmontable entre las capas superior e inferior de la bobinadora para pegar el papel antipolvo. El lado único del mecanismo de bobinado y prensado es un rodillo cromado. La ranura triangular para traslación se trata con un tratamiento no metálico para evitar el desgaste del metal. El eje deslizante de alta calidad se utiliza para enrollar.

◆ Eliminación de residuos de borde

El rodillo de presión es impulsado por el motor para sacar el material de desecho. El dispositivo de rodillo de presión independiente puede pellizcar el material de desecho del borde después del corte. La tensión del material de desecho del borde se puede ajustar manualmente. El ancho del material de desecho es de 3-5 mm (posición de recubrimiento).

3. Parámetros técnicos

■ Tasa calificada de productos de equipo: ≥ 99.8% (rechazo de materiales defectuosos) .

■ Velocidad de diseño del equipo: velocidad de diseño mecánico máx. 60 m/min; Rango de velocidad de funcionamiento: 5-50 m/min, velocidad de aceptación del equipo: ≥ 45 m/min.

■ Tasa de falla del equipo: ≤ 1% (excluyendo materiales entrantes defectuosos, fuente de alimentación, suministro de gas y otros factores).

■ Equipo eléctrico: Voltaje AC380V ± 10%, trifásico, 50 Hz, corriente 40 A.

■ Aire comprimido: Presión 0,6 MPa, caudal 0,2 m3/min, diámetro exterior de la tubería de interfaz 12 mm.

■ Fuente de vacío: Presión - 20KPa, caudal 6-12m3 / min, diámetro de la tubería de interfaz dn70mm.

■ Precisión de fabricación y montaje de los equipos:

◆ El descentramiento del conjunto del módulo de herramientas es ≤ 10 μ m. El electrodo con un ancho diferente se puede cortar cambiando el manguito espaciador con el troquel de la herramienta.

◆ Requisitos de precisión de montaje y fabricación de rodillos guía:

① La rugosidad superficial Ra del rodillo guía es 0,4; La cilindricidad del rodillo guía es ≤ 0,03 mm, y el descentramiento total del rodillo guía después de la instalación es ≤ 0,05 mm;

② Paralelismo del rodillo guía: medido con una herramienta de medición especial, desviación ≤ 0,05 mm;

③ Desviación de la línea central del rodillo guía: la desviación medida con una cinta es ≤ 1,0 mm;

④ Nivelación del punto de referencia del equipo y el rodillo guía después de la instalación: ≤ 0,05 mm/1,0 m;

■ Requisitos generales

◆ Hay interruptores de arranque, parada y parada de emergencia en la placa vertical del soporte de la herramienta, que se utilizan para la inspección del tamaño de la pieza polar, la inspección de la apariencia y la resolución de problemas.

◆ Se agregan luces LED a la posición del rollo de recogida.

◆ Las piezas de referencia están diseñadas con pasadores y orificios de ubicación, y la línea de referencia de instalación del sitio está marcada.

◆ El trazado de las tuberías y líneas de gas será centralizado y oculto en la medida de lo posible. Las partes expuestas serán horizontales y verticales, y la puntuación total será en orden. Para la cobertura se utilizarán envolventes y canaletas negras). La posición de la electroválvula será centralizada y oculta.

◆ La apariencia del equipo deberá cumplir con los requisitos de la especificación de apariencia del equipo del comprador y se pintará con gris de computadora.

◆ El equipo tiene base ajustable.

■ Tensión de bobinado max.100n, ajuste cuantitativo digital, precisión de ajuste: 2N, valor de ajuste de tensión y desviación del valor real ≤ 5%; La tensión mínima se puede configurar: 5N;

■ Entorno operativo del equipo: interior 10-35/ humedad 30-70%, sin condensación, sin combustible ni gas corrosivo.

■ Tiene la función de almacenamiento de los parámetros del proceso, la función de conteo de contadores de bobinado, contador total, la función de conteo de contadores de la vida útil del grupo de cuchillas y la función de alerta temprana; Con función de estadísticas de lotes de producción, tiempo de producción y espera, función de estadísticas de tiempo de falla; Con ayuda de fallos y función de consulta.

■ Requisitos de interfaz de comunicación: controlador de equipo, salida de PLC toda la información a través de RS232.

Especificaciones y ámbito de aplicación de los materiales entrantes

■ Tamaño y especificación de los materiales entrantes

Papel de cobre, papel de aluminio o recubrimiento continuo o intermitente de materiales de batería sobre ellos, la pieza del electrodo entrante y el área del borde no tienen arrugas, abultamientos u otros fenómenos evidentes.
