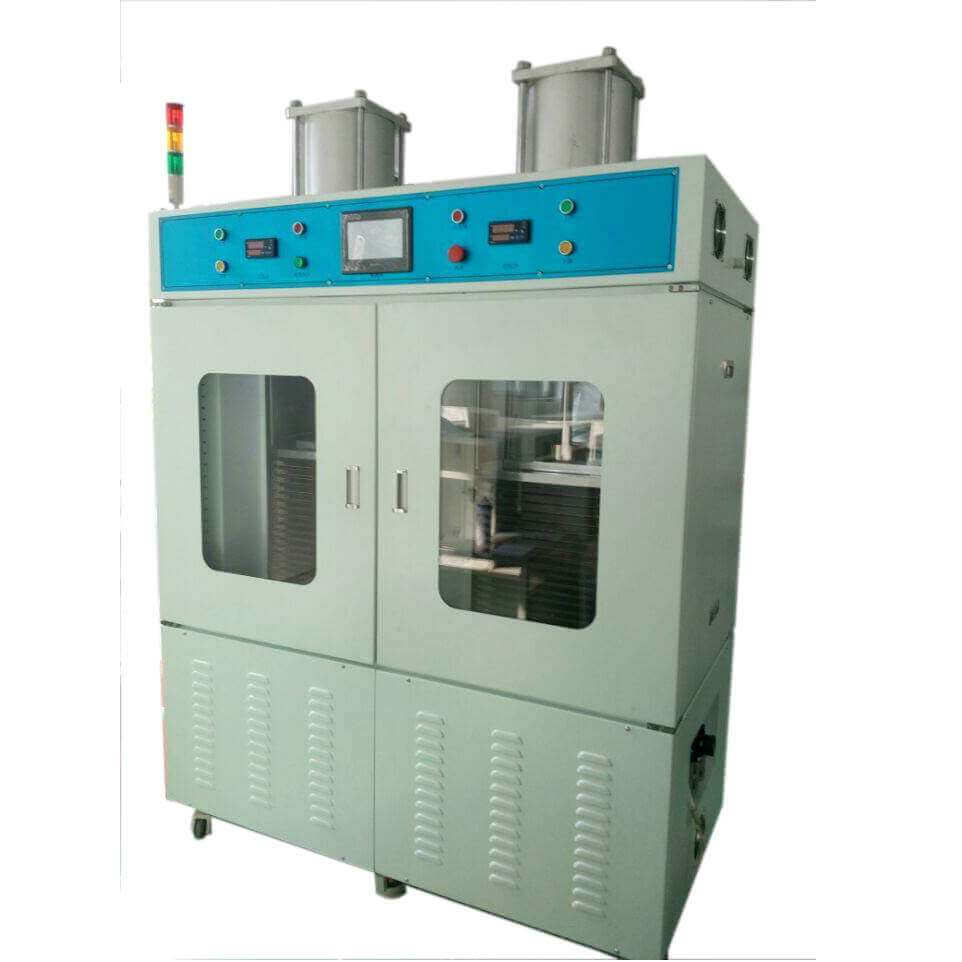

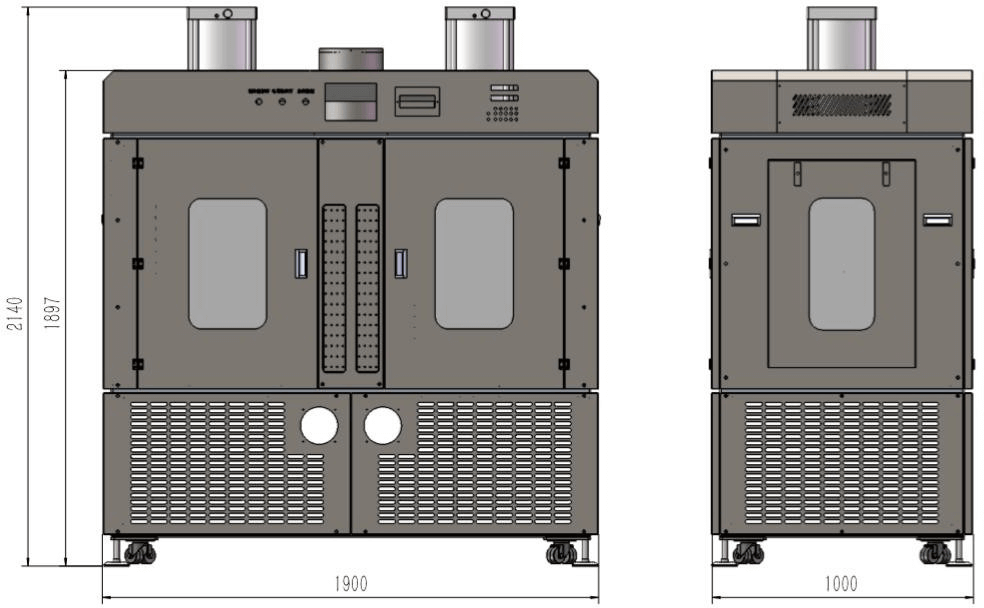

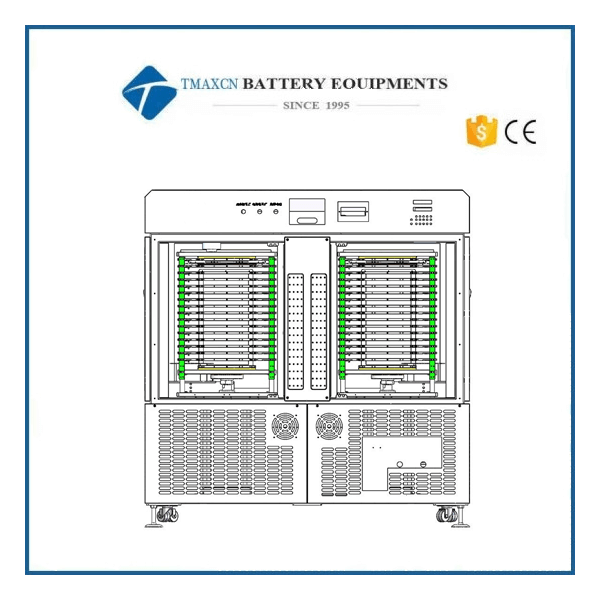

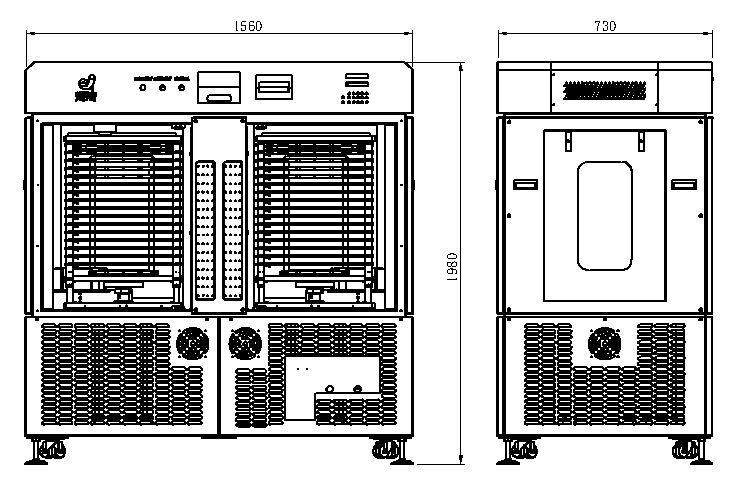

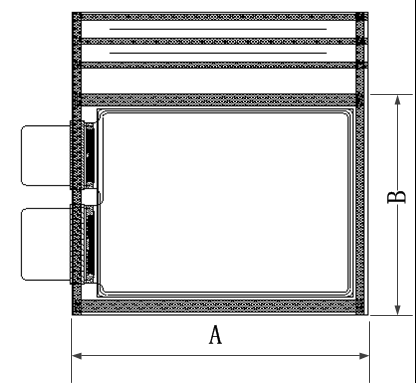

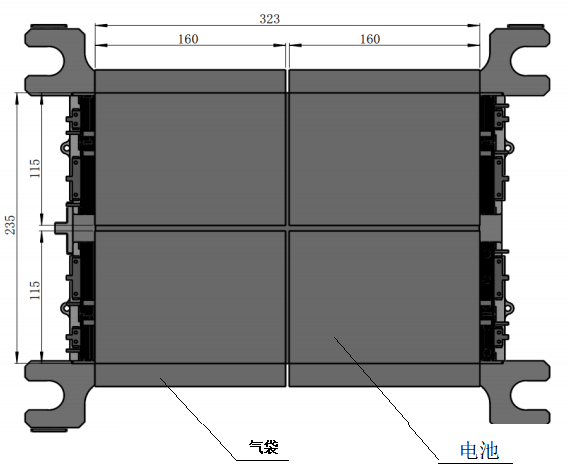

Longitud del núcleo de la batería A

(mm)

Ancho del cuerpo de la batería B

(mm)

Ancho de la bolsa de aire a lo largo de la dirección B

(mm)

Grosor de la celda

(mm)

20-155

20-105

Sin límite

2-12

No.

Nombre de las partes principales

Modelo

Marca

Origen

1

Chasis

——

——

S elfo hecho

2

Accesorio

——

——

S elfo hecho

3

Bandeja

——

——

S elfo hecho

4

Potencia de prueba

5V5A128CH

Shengchuang

Subcontratación

5

Cilindro

Φ250*350

AirTAC

Subcontratación

6

Pantalla táctil

——

Xinjie

Subcontratación

7

SOCIEDAD ANÓNIMA

——

Xinjie

Subcontratación

8

Válvula proporcional

2050-32L

SMC

Subcontratación

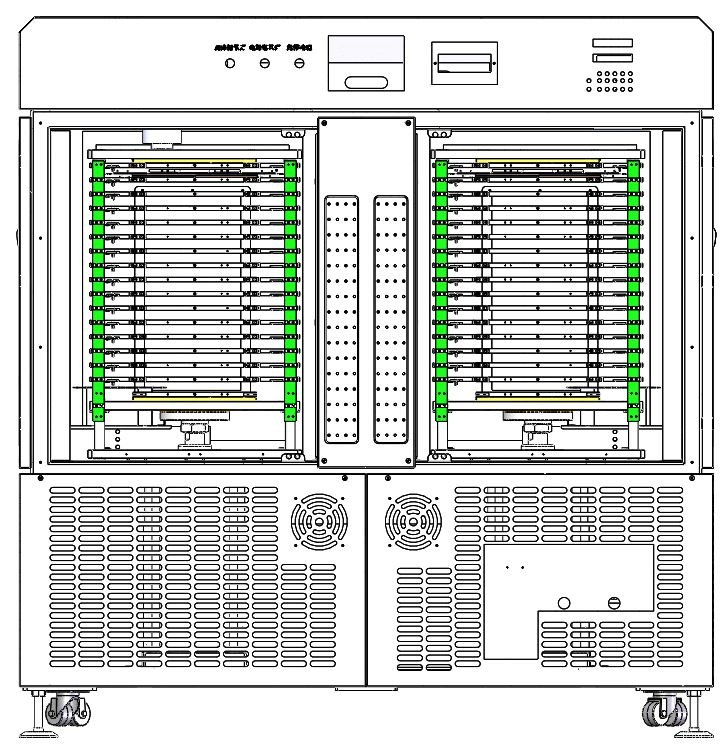

Accesorio

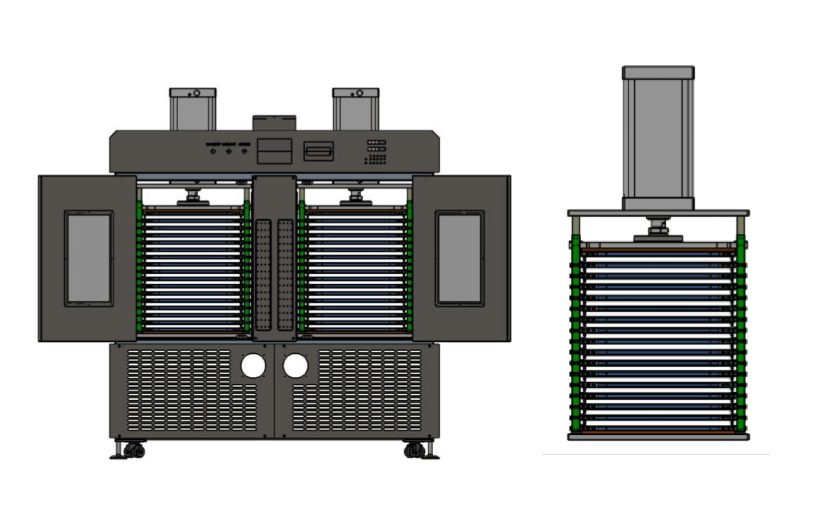

Cada accesorio se divide en 17 capas de placas calefactoras y hay medidas de aislamiento térmico entre las placas calefactoras y los accesorios. Cada capa de placa calefactora está equipada con una sonda de temperatura. El PLC puede inspeccionar la sonda de temperatura de cada capa de la placa calefactora y mostrar el valor de detección de temperatura en la pantalla táctil.

Control PLC

Este equipo implementa control PLC: la temperatura objetivo de calentamiento se puede configurar, y el equipo controla la placa de calentamiento de acuerdo con la temperatura objetivo, y protege y alarma a tiempo cuando la placa de calentamiento tiene un exceso de temperatura.

Temperatura de trabajo

Temperatura ambiente ～ 90 ℃, la precisión del control de temperatura de cada capa de la placa calefactora es de ± 3 ℃.

Precisión del controlador PLC

El PLC puede realizar un control de presurización de 5 etapas en el accesorio y la precisión del control de presión puede alcanzar ±30 kg.

Método de prueba

El método de cuatro hilos se utiliza para medir la corriente y el voltaje de la celda de la batería. La conexión del circuito entre la luminaria y el dispositivo se realiza mediante una PCB especial. La placa de electrodos está instalada en el dispositivo. La batería es presionada por las placas superior e inferior para lograr una conexión rápida y confiable entre el dispositivo y el circuito de la luminaria.

Seguridad

Las puertas y ventanas de observación alrededor del equipo cuentan con medidas de aislamiento térmico. El equipo está equipado con control de acceso de seguridad para garantizar que el equipo sea más seguro y confiable.

Rango de ajuste de voltaje de carga y descarga

1. Rango de ajuste del voltaje de carga: 0mV ～ 5000mV (resolución 1mV);

2. Rango de ajuste del voltaje de descarga: 2000 mV ～ 5000mV (resolución 1mV).

Rango de ajuste de corriente de carga y descarga

0mA ～ 5000mA (resolución 1mA)

Precisión de control de medición

1. Precisión de control de medición de voltaje: ± (0.1% FS + 0.1% RD);

2. Precisión de control de medición actual: ± (0.1% FS + 0.1% RD);

3. Precisión de control de medición de tiempo: ± (0.1% FS + 0.1% RD).

Condiciones finales de carga y descarga

1. Carga de corriente constante (CC): las condiciones finales son voltaje, tiempo y capacidad;

2. Carga de corriente constante y voltaje constante (CC-CV): las condiciones finales son corriente, tiempo y capacidad;

3. Método de descarga: la condición final de la descarga de corriente constante (CC) es el voltaje, el tiempo o la capacidad.

Las principales funciones del software.

1. Controle las condiciones finales del proceso de acuerdo con el tiempo, voltaje, corriente y otros parámetros;

2. Calcular los parámetros de capacidad de carga de la batería formada;

3. Funciones de edición y gestión del proceso de carga y descarga:

3.1 Se pueden configurar hasta 32 parámetros de paso;

3.2 Puede configurar hasta 256 ciclos;

3.3 Cada paso se puede seleccionar mediante atributos como carga de corriente constante, carga de voltaje constante de corriente constante, estantería, descarga de corriente constante y ciclos;

3.4 El archivo de proceso editado se puede archivar para uso futuro.

4. La corriente de carga se puede configurar desde (0 ～ 5000)mA, el voltaje de carga se puede configurar desde (0 ～ 5000) mV, el voltaje de descarga se puede configurar desde (2000 ～ 5000)mV, y el tiempo de cada paso se puede configurar de 1 min a 1000 min.

5. Control de seguridad del software:

5.1 Los datos de ejecución y la curva de cada punto se pueden guardar automáticamente después de ejecutar el paso establecido, y el software tiene la función de alarma de exceso de capacidad;

5.2 Protección contra sobrecarga: cuando el voltaje excede el valor de configuración de protección contra sobrecarga, el flujo del canal se detiene y se puede configurar el valor de configuración;

5.3 Protección de sobretolerancia de capacidad: cuando la capacidad de la celda de la batería excede un cierto rango, el flujo del canal se detendrá;

6. Las baterías formadas se pueden clasificar y equipar con luces indicadoras. El método de clasificación se puede configurar como: capacidad, tiempo, voltaje de circuito abierto, voltaje promedio, voltaje de punto fijo, etc.

7. Los datos de carga y descarga de cada batería se pueden formar en un formulario de lista de datos para que los usuarios los vean o impriman.

8. El equipo admite la función de reconocimiento de código de barras y puede realizar la correspondencia uno a uno entre la batería y el canal y registrar los datos de producción.

Función de protección del sistema

1. Protección contra sobrecorriente, baja corriente, sobrevoltaje, bajo voltaje y sobrecapacidad: los límites superior e inferior del voltaje, la corriente y la capacidad de la batería se pueden preestablecer en el proceso. Cuando se alcanzan las condiciones límite, el sistema forzará automáticamente la suspensión de la batería y la configurará en el software. La interfaz indica una falla.

2. Protección de corriente de fuga: si hay una corriente de fuga superior a 200 mA durante más de tres veces en el estado de funcionamiento, apague la alimentación de entrada de la fuente de alimentación conmutada.

3. Protección contra sobrevoltaje de carga: cuando el voltaje de la batería es superior al voltaje límite superior cuando el voltaje de la batería es superior al voltaje límite superior, la batería dejará de cargarse cuando el sistema esté inspeccionando la batería durante la carga de la batería.

4. Protección contra bajo voltaje de descarga: cuando el sistema inspecciona la batería durante la descarga de la batería, cuando el voltaje de la batería es inferior al voltaje límite inferior, la batería deja de descargarse.

5. Protección contra fallas de energía del equipo: cuando el equipo se apaga de manera anormal, se puede continuar con el paso del proceso actual;

6. Función de registro para canales anormales;

El equipo está equipado con una luz de advertencia de tres colores (con sonido y luz), y la definición del estado de la luz de advertencia

1.Esperando (el proceso ha terminado)-luz amarilla;

2. El proceso está en progreso (reposo, carga, descarga) - Luz verde;

3. Falla del sistema (exceso de temperatura, falla de hardware, etc.): luz y sonido rojos.

La configuración básica de todo el sistema.

1. El aumento de temperatura de la placa de transmisión y el disipador de calor interno de la fuente de alimentación conmutada en el equipo es ≤30 ℃, y la potencia de disipación de calor del disipador de calor debe diseñarse de acuerdo con la escala completa a largo plazo para garantizar que El equipo puede funcionar de manera estable durante mucho tiempo.

2.El ciclo de calibración del equipo es de 3 meses. Dentro de los 3 meses posteriores a la calibración del equipo, asegúrese de que la precisión de control y medición de voltaje de todos los canales sea ≤±(0.1%FS+0.1%RD), y la precisión de control y medición de corriente sea ≤±(0.1%FS+0.1% RD).

3. El método de disipación de calor de la parte eléctrica: refrigeración por escape del ventilador.

Requisitos ambientales del equipo

1. Temperatura ambiente de trabajo: 25±8℃;

2. Humedad relativa: 30% ～ 75%;

3. Requisitos de ventilación del equipo: no debe haber obstrucciones en un radio de 1,5 metros delante y detrás del equipo y 0,8 metros a los lados del equipo.

4. Lugar de instalación: interior, taller limpio.

5.Configuración de la computadora (proporcionada por el comprador): Cada computadora maneja 5 computadoras.
