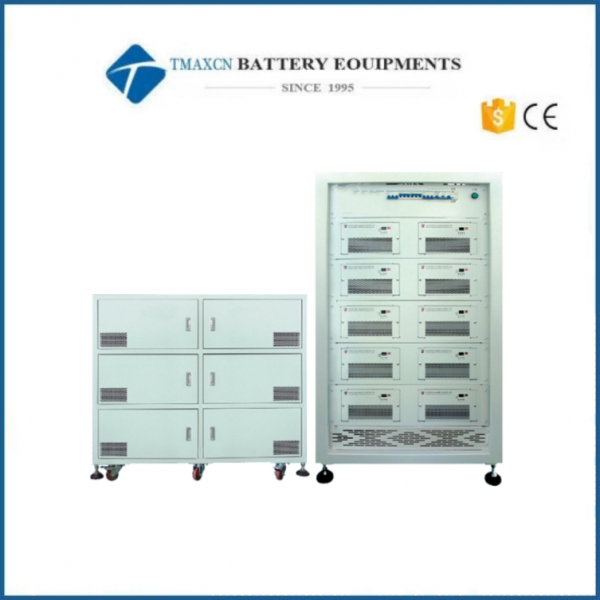

Máquina de envejecimiento de batería de tipo regenerativo de descarga de carga de 100V 20A

YO. A ámbito de aplicación :

1. Adecuado para la prueba de envejecimiento de paquetes de baterías ternarias, fosfato de hierro y litio, ácido de plomo, níquel, hidrógeno, níquel y cadmio;

2. Es aplicable al mismo paquete de batería de puerto y al paquete de batería de puerto dividido;

3. El rango de voltaje de salida del equipo es de 5V~100V, que se puede modular y estabilizar, y el rango de corriente de salida es de 100mA~20A, que se puede modular y estabilizar.

4. Inspección de producción del módulo de batería del fabricante de la batería;

5. Detección de carga y descarga de alta corriente del sistema de batería de alimentación EV/HEV;

6. El mecanismo realiza pruebas de carga y descarga de alta corriente en módulos de batería, pruebas de rendimiento de la batería, etc.

7. Mantenimiento diario del módulo de batería de la fábrica de baterías y estación de carga;

Ⅱ 、 Función del equipo :

1. Prueba de vida útil del ciclo de la batería

2. Prueba de capacidad de la batería

3. Prueba característica de carga/descarga del paquete de baterías

4. Prueba característica de temperatura de la batería

Ⅲ 、 Características del equipo :

1. Precisión del equipo ± (0,1 % RD+0,1 % FS), alta estabilidad;

2. Cada gabinete puede tener 4 canales como máximo, y las condiciones de carga y descarga independientes se pueden configurar después de la agrupación libre para cada canal;

3. Tiene entrada y salida completas, protección de software y hardware, protección de conexión inversa, protección de continuación de falla de energía y otras funciones;

4. No hay corriente de impacto cuando se inicia el canal, el flujo constante y el voltaje constante son continuos, y no hay aumento de corriente;

5. Gestión de red integrada, control centralizado de una computadora y soporte para monitoreo remoto;

6. Concepto de diseño modular, diseño de caja enchufable, fácil de mantener;

7. Datos claros y completos, monitoreo en tiempo real y carga en el sistema MES;

8. El gabinete se puede expandir.

Ⅳ 、 Descripción de la función del equipo :

1. El equipo se utiliza principalmente para la carga y descarga de la batería y la prueba de características de la batería relacionada, y el canal de prueba es completamente independiente. A través del control de programación del software, el cliente puede cargar y descargar la batería con corriente y voltaje dentro de cualquier rango de programación;

2. Para protección de seguridad, el equipo tiene las funciones de conexión antirreversa de salida, detección anormal y protección de la línea de muestreo de voltaje y la línea de prueba de corriente; Cuando la línea de muestreo de voltaje se cae o se desconecta, y la línea de corriente tiene un contacto deficiente, el equipo detectará la anomalía a tiempo y suspenderá el canal de prueba. Con protección de apagado, protección contra sobrecorriente, protección contra sobretensión, protección contra sobretemperatura, puede garantizar la seguridad de la prueba;

3. El proceso de pasos se puede programar con variables definidas por el usuario para lograr múltiples esquemas de prueba combinados y admitir el anidamiento de múltiples bucles;

4. Cada canal de independencia de un solo punto y agrupación libre tiene una fuente de corriente constante programable independiente y una fuente de voltaje constante, que se pueden configurar de forma independiente para la operación de paso de prueba;

5. Interrumpa la conexión. En cualquier caso, como cuando el canal se detiene debido a una falla repentina de energía, interrupción de la comunicación u otras razones anormales, el paso de trabajo tiene la función de conexión automática y operación continua después de que se restablece la siguiente condición;

6. La captura de excepciones puede capturar con precisión los detalles de los cambios de voltaje y corriente. Por ejemplo, si la corriente y el voltaje cambian más allá de cierto rango, el dispositivo puede generar automáticamente una alarma y pausar la prueba;

7. El seguimiento de registros, con función de registro, incluidos los registros durante todo el proceso de prueba y los registros de excepción, se puede utilizar para el seguimiento y la consulta de excepciones durante el proceso de prueba;

8. Análisis y procesamiento de curvas, selección libre de ciclos a mostrar, combinación libre de múltiples curvas;

9. La salida de corriente del equipo adopta el modo de arranque suave para evitar el choque térmico en la batería y el conector causado por la salida repentina de una gran corriente;

10. Carga CCCV. Durante el proceso de carga, CCCV no tiene transición de brecha ni impacto de voltaje y corriente, lo que puede evitar que la batería proteja la PCB debido al impacto de corriente máxima y otros fenómenos;

11. Se adopta un arranque suave para el arranque por pasos de carga y descarga, y no hay impacto de corriente en el momento del arranque, y la transición de conmutación de voltaje constante y flujo constante es suave y sin picos.

12. Protección de sobrecarga de carga exclusiva. Durante el proceso de carga del paquete de baterías, el voltaje de pulso instantáneo en el extremo del tablero de protección o en el extremo de la batería no excederá los 10 V debido a la anormalidad del tablero de protección o la desconexión de otros tableros de protección.

V 、 Requisitos de configuración de pasos de trabajo de software :

NO	Artículo	Función
1	cargando	1. Carga de corriente constante, salida de canal con corriente constante, salida de corriente con arranque suave, sin impacto de corriente; 2. Modo continuo de corriente constante y carga de voltaje constante, al tiempo que limita la salida de voltaje y la salida de corriente, conmutación automática de hardware, arranque suave de hardware actual, flujo constante y voltaje constante sin corriente de impacto .
2	Descarga	1. Descarga de corriente constante, descarga de canal con corriente constante, el control de corriente adopta un arranque suave, sin impacto de corriente; Descarga de potencia constante. El canal descarga en un modo de descarga de potencia constante. El canal ajusta la corriente en tiempo real de acuerdo con el voltaje del puerto de la batería.
3	En pie	El bucle actual se corta, pero la adquisición de datos no se detiene
4	Circulación	Realice la prueba de ciclo del paso de trabajo de acuerdo con los requisitos reales, que se pueden anidar en varias capas
5	Parada	El canal está completamente detenido y el circuito de la batería está completamente desconectado del equipo.

Ⅵ 、 Especificación:

NO	yo tiempo		PAG arametro
1	Números de canal		1-12
2	Modo de acción del canal		completa independencia
3	Modo de trabajo del canal principal		Carga: CCCV con corriente y voltaje constantes; Descarga: CD de descarga de corriente constante, CP de descarga de potencia constante; Quédate quieto y detente.
	Condición de cancelación de la prueba del canal principal		Tiempo, voltaje, corriente, capacidad, etc.
4	Voltaje del canal principal	Rango de tensión de carga	5 V ～ 100 V
		Rango de voltaje de descarga	5 V ～ 100 V
		Precisión	± ( 0,1 %RD+0,1 %FS ）
		resolviendo	1mV
	Corriente del canal principal	Corriente máxima de salida	20A ,
		Corriente de salida mínima	100mA
		precisión	± ( 0,1 %RD+0,1 %FS ）
		poder de resolución	1mA
	Coneccion paralela	Apoyo a la conexión en paralelo	2 canales
	Poder	potencia de salida	Potencia máxima de funcionamiento continuo de un solo canal :20 00W
	Función de corte de parámetros del canal auxiliar		Cuando la señal del canal auxiliar alcanza ciertas condiciones, el paso del canal principal se puede configurar para detener o convertir.
5	programa de control		1. Admite protección de datos de falla de energía, falla de energía, parada manual y prueba de conexión desde el archivo de datos
			Se pueden establecer condiciones de protección de seguridad, que incluyen: límite inferior de voltaje, límite superior de voltaje, límite inferior de corriente, límite superior de corriente, tendencia de voltaje y corriente.
			Las condiciones de protección del canal auxiliar se pueden configurar. Los parámetros que se pueden configurar incluyen: límite de voltaje superior, límite de voltaje inferior, límite de temperatura superior y límite de temperatura inferior.
			Número de ciclos	máx.: 9999
			Unidad de tiempo de paso de trabajo	Apoyo: h 、 min 、 s
			Intervalo de carga de datos	Mínimo: 5S
6	Modo de visualización de datos		Lista de bucles	Hay número de ciclo, capacidad de carga/descarga, eficiencia de carga/descarga, energía de carga/descarga, voltaje promedio de carga/descarga, etc. .
			Lista de procesos	Hay número de serie del proceso, modo de trabajo, tiempo de proceso, capacidad, energía, voltaje medio, voltaje de terminación, corriente de terminación, etc.
			Lista detallada	Se registrará el número de serie, tiempo del sistema, tiempo acumulado, voltaje, corriente, energía, potencia, etc.
7	Modo de exportación de datos		Los datos se pueden convertir a EXCEL y archivos de gráficos, que pueden proporcionar múltiples curvas de análisis de datos, como la eficiencia de descarga de carga, la curva de descarga de carga, el voltaje, la capacidad, las características de tiempo actual y se pueden importar a EXCEL.
8	Tipo de curva		Coordenada X: el tiempo total, la capacidad de descarga de carga, los tiempos de ciclo, etc. se pueden configurar libremente.
			Coordenada Y: voltaje total, corriente, capacidad, temperatura individual, capacidad de descarga de carga, voltaje individual, etc. se pueden configurar libremente.
9	protección de software		Protección de datos contra fallas de energía, suspensión y recuperación de tareas, protección contra sobrevoltaje y sobredescarga, protección contra sobrecorriente y bajo nivel de corriente, protección de capacidad, protección contra sobretemperatura, protección contra fluctuaciones de corriente anormales, protección contra tasa de aumento de voltaje de carga anormal y protección contra tasa de caída de voltaje de descarga anormal.
	Protección de hardware		Conexión inversa de la batería, protección contra sobrecorriente, protección contra sobretensión.
	Función de alarma		El hardware tiene las funciones de interruptor de corte de emergencia, apagado automático después de un corte de energía, conexión y desconexión automática de carga, etc.
10	Línea de salida		El modo de conexión de cuatro cables, la línea de corriente y la línea de voltaje están separados.
11	Modo de conexión de canal de prueba y paquete de batería		Conexión de pinza de cocodrilo, sobrecorriente de pinza de cocodrilo superior a 30 A, todos los canales están conectados a la pinza de cocodrilo uno a uno
12	Servicio de actualización de software		Actualice el software de forma gratuita hasta que la configuración del hardware sea incompatible
13	Bastidor de prueba de paquete de batería
14	Entorno de prueba de equipos y requisitos técnicos.		Modo de trabajo: continuo Ambiente de trabajo: temperatura - 10 ℃ ～ 45 ℃/humedad: 10% ～ 90%

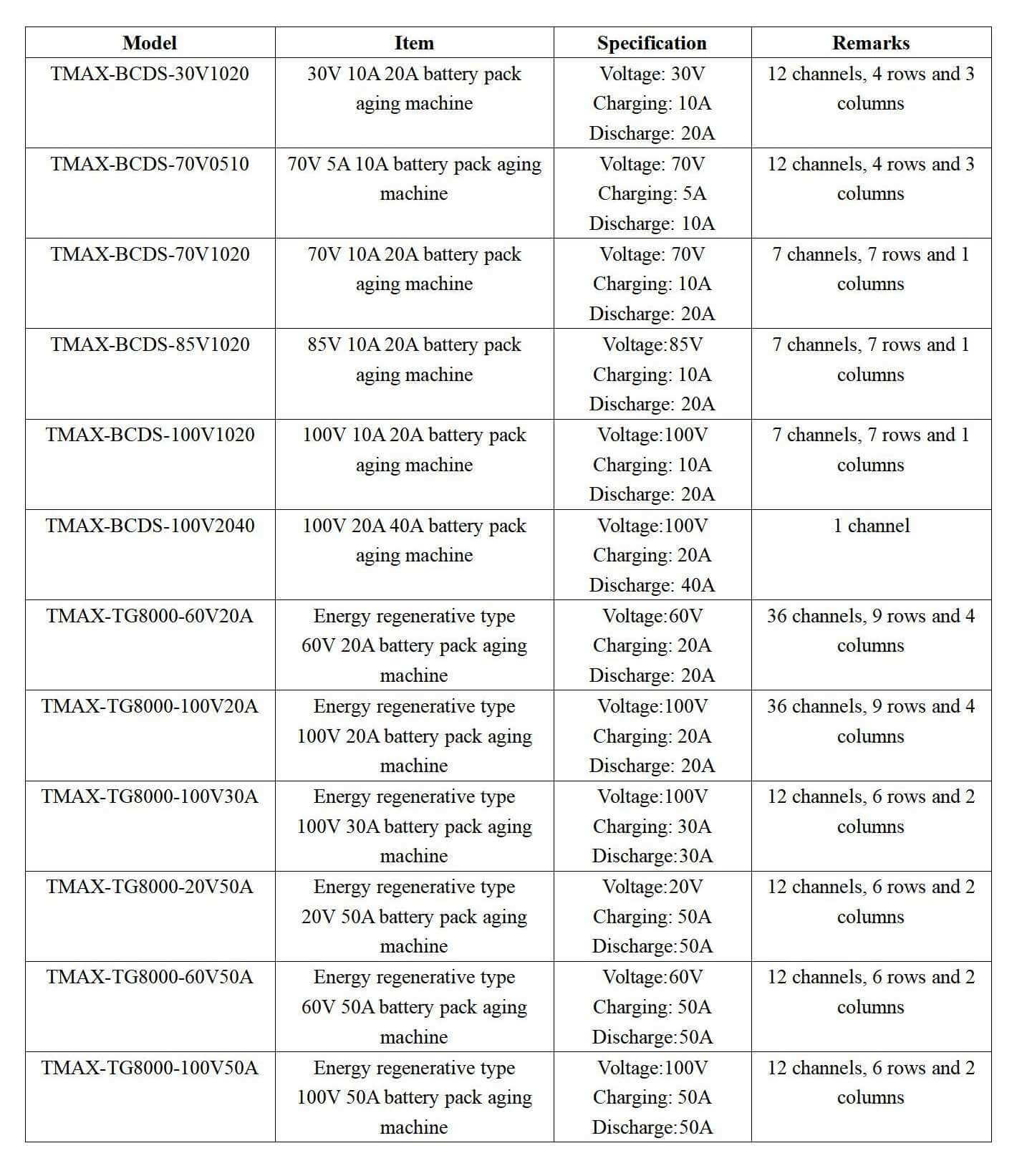

Ⅶ. Selección de la máquina de envejecimiento de carga y descarga del paquete de baterías:
