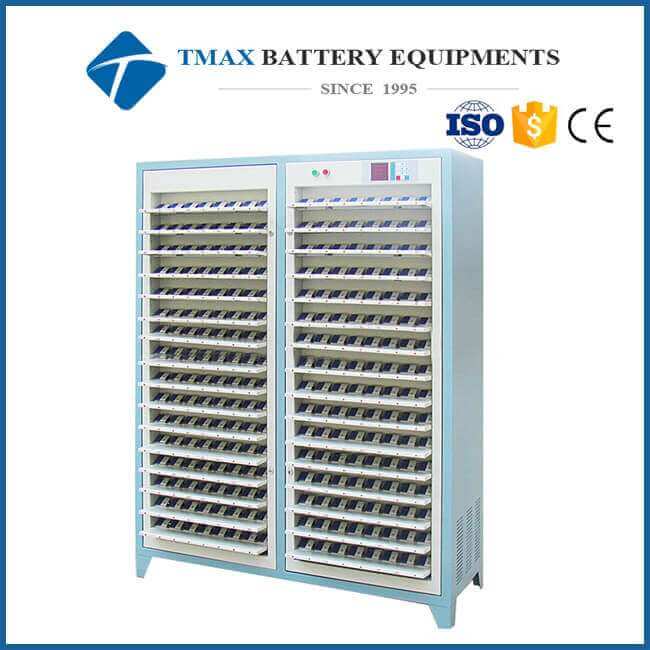

Máquina de prueba de batería de capacidad de polímero de 512 canales

RASGO

este equipo constituido principalmente por el sistema informático y software de control, comunicación Interfaz y gabinete de detección de batería. El gabinete de detección de batería consta de un accesorio y colocó el cuerpo de la placa del accesorio, carga, corriente constante y fuente de voltaje constante descarga constante fuente de corriente, circuito de control de almacenamiento, circuito de muestreo de corriente, voltaje circuito de muestreo, CPU de control principal, memoria de datos, microcontrolador panel de programación y control.

FUNCIÓN

1. es especialmente utilizado para productos químicos y separación de capacidad de las baterías de polímero de iones de litio.

2. Por dispositivo consta de un conjunto de Sistema de control MCU completamente independiente, utilizando una estructura de doble cara para nuestro clientes para ahorrar área de planta, todo el equipo puede probar corriente constante carga y voltaje constante de la batería de iones de litio de 512 monómeros;

3. El probador utiliza una corriente constante única potencia de voltaje constante, interruptor de corriente constante a voltaje constante sin impacto, especialmente adecuado para la carga y descarga de baterías de iones de litio requisitos;

4. El dispositivo puede controlar el centro usando Computadora de un solo chip P89C668, el dispositivo puede controlarse por computadora superior o romperse elimínelo con el circuito de muestreo externo para completar la corriente constante carga de voltaje constante, prueba de descarga de corriente constante, clasificación de capacidad trabajar.

5. mi Cada estación de prueba de batería tiene Corriente constante independiente y potencia de voltaje constante.

ESPECIFICACIÓN

Índice de proyectos	Índice de parámetros
Modelo	TMAX-BT0502-512-LP
Demensión	1500*900*1900 (mm)
fuente de alimentación de trabajo	CA 220V ±5% 50HZ
Disipación de potencia máxima	10000w
Número de canal	512
Rango de altura de la batería de soporte	10-95 mm (ajuste continuo)
Espaciado de abrazadera	35 mm
Rango de medición de voltaje	CC100~4500mV
Precisión de voltaje	±0,1 % FS ±0,1 % DR
Rango de medición de voltaje	CC100-4500mV
Resolución de voltaje	1mV
Rango de voltaje constante	CC2000~4500mV
Voltaje mínimo de descarga	2000mV
Rango de corriente de descarga de carga	CC5~3000
Precisión actual	±0,1 % FS ±0,1 % DR
resolución actual	1mV
Rango de medición de tiempo	999min/paso
Error de medición de tiempo	±0.1%
Temperatura de trabajo	0~40 ℃
Humedad relativa	≤85%
