Máquina de recubrimiento de película azul de batería prismática

1 、 Introducción del equipo :

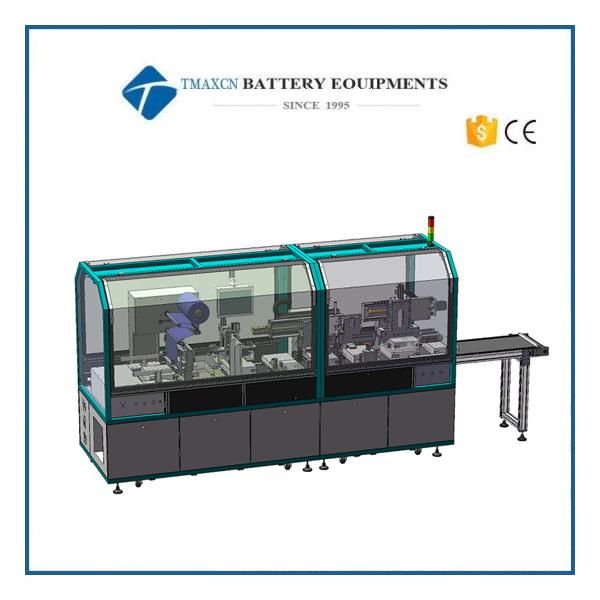

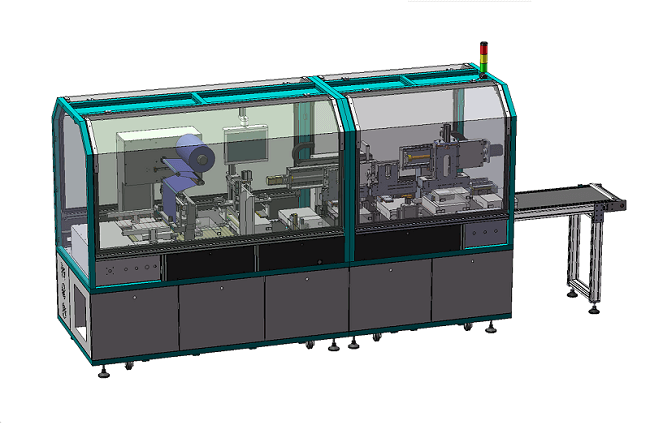

1.1Diagrama de máquina completa

( La capa exterior de la máquina adopta un perfil de aluminio + C.A acrílico

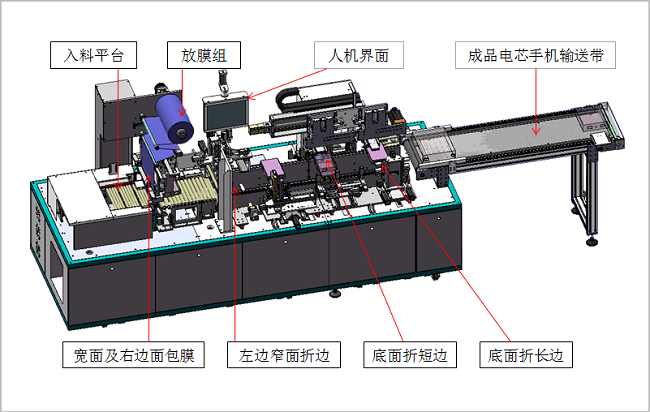

入料平台： Plataforma de alimentación:

放膜组： Grupo de lanzamiento de películas:

人机界面： interfaz:

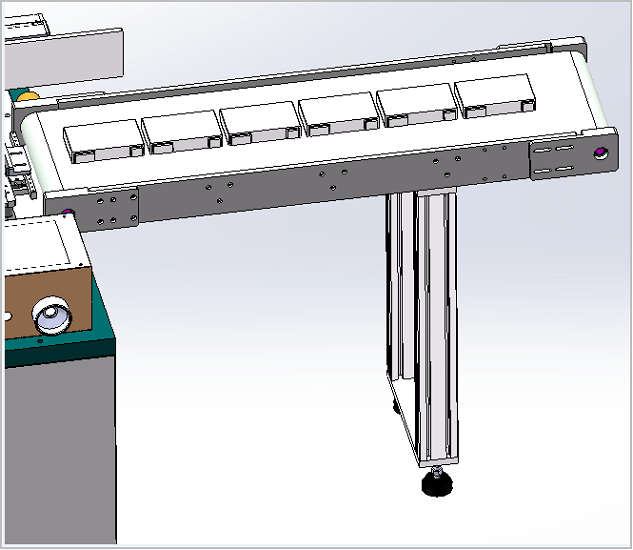

成品电池输送带： Cinta transportadora de batería terminada:

宽面及右边面包膜： Película de pan de cara ancha y lado derecho:

左边窄面折边 :Dobladillo estrecho izquierdo:

地面折短边： Borde corto del pliegue de tierra:

底面折长边： Borde largo plegado inferior:

1.2 Dimensión de apariencia

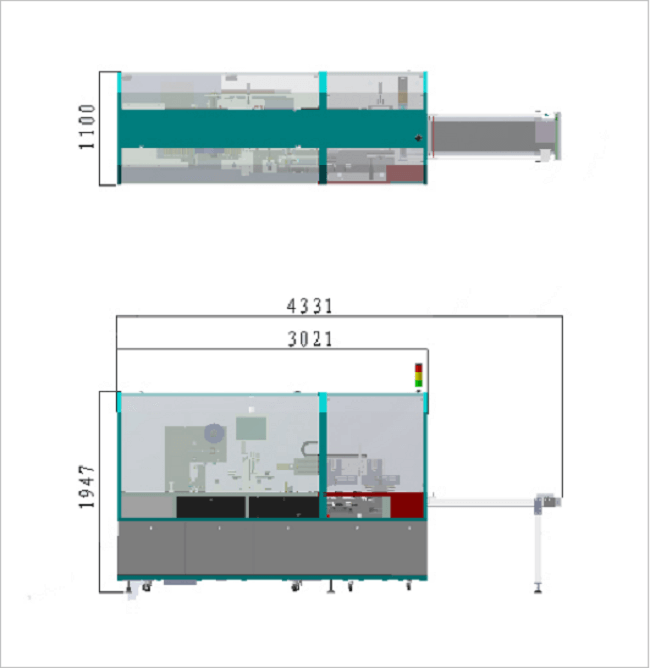

4350mm ( L ） × 1100 mm ( W ） × 1950 mm ( H ）

1.3 Introducción del equipo

Este equipo es aplicable al recubrimiento de prismático celdas de batería Se cubre y pega una capa de pegamento aislante en la superficie de toda la celda, lo que puede proteger mejor la celda y evitar cortocircuitos. Encienda manualmente la batería y recoja la batería.

1.4 Principio y efecto del recubrimiento con pegamento

1.4.1 La película adhesiva se envuelve en todos los lados a lo largo de la dirección de la altura de la batería y se sella en el costado (como se muestra en las Figuras 1 y 2)

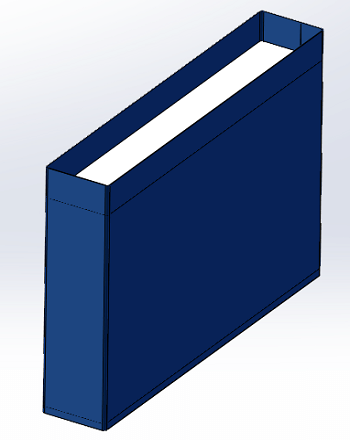

( Figuras 1 ） ( Cifras 2 ）

1.4.2 La parte inferior de la batería está sellada en forma de "Y", con el lado corto sellado primero y luego el lado largo sellado (como se muestra en la Figura 3)

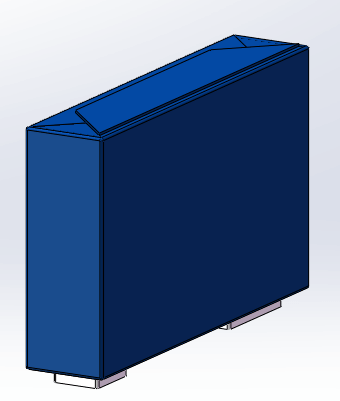

figura 3

1.5 Características del proceso

1.5.1 Tamaño ajustable , Rango ajustable ： 85 mm ～ 220 mm ( H ） * 130 mm ～ 200 mm ( W ） * 20 mm ～ 60 mm ( T ）

1.5.2 Burbuja en cápsula ： Sin arrugas, muescas, rebordes o daños; Burbuja≤5mm , El número de burbujas en cada frente es ≤ 5 y el número de burbujas en cada lado es ≤ 3; No dañe la batería ni raye la película aislante durante el proceso de recubrimiento;

1.5.3 Precisión de recubrimiento: ± 0,5 mm (sin espacio en blanco en la superficie de la batería); Superposición ajustable: 5 mm-10 mm

1.5.4 Aísle la parte en contacto con la batería para evitar cortocircuitos y rayones;

1.6 Material entrante

Película aislante/pegamento: según los requisitos del cliente

1.7 Características institucionales

1.7.1 La parte en contacto con la batería está diseñada con materiales no metálicos;

1.7.2 Cualquier parte en contacto con la batería tiene protección contra cortocircuitos, protección de parada de emergencia y función de protección de corte de energía/gas ;

1.7.3 La acción de recubrimiento no daña la batería. ；

1.7.4 La parte de contacto con la batería está hecha de materiales no metálicos. ;

1.7.5 Visualización del estado de funcionamiento del equipo (luz de tres colores) ;

1.7.6 Se reservará suficiente espacio de mantenimiento para todo el equipo y las partes vulnerables. .

2 、 Entorno de uso del equipo

3 、 T parámetro técnico

4, Principio del equipo y estructura principal.

4.1 Alimentación manual (Figura 4)

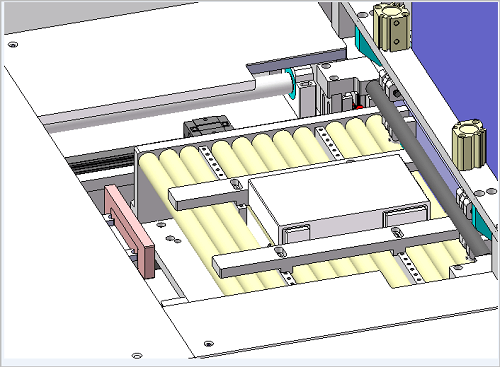

Coloque manualmente la celda en la mesa de alimentación, use el cilindro de aire para corregir automáticamente la celda eléctrica y empuje la celda eléctrica a la siguiente estación a través del servomotor.

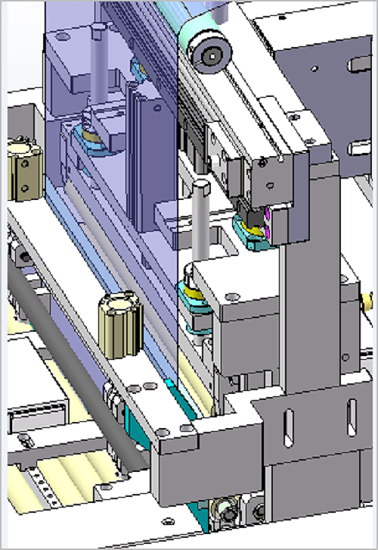

(Figura 4)

4.2 Mecanismo de película azulada (Figura 5)

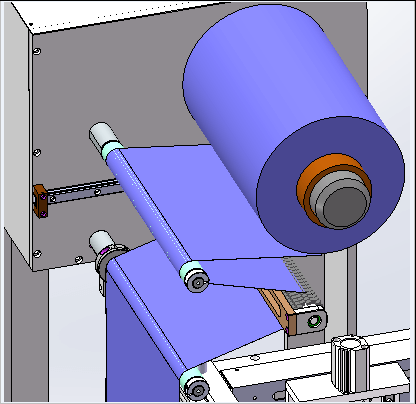

La película azul se desenrolla a través del mecanismo de tensión para lograr un desenrollado estable de la película.

(Figura 5)

4.3 Mecanismo de película azul de pan ancho y angosto (Figura 6 )

Se adopta el núcleo eléctrico de empuje servo, y las acciones de dibujo, recubrimiento y corte de la película se completan a través del cilindro de aire + servo y mecanismo de precisión para realizar una película azul de pan ancha y angosta.

(Figura 6 )

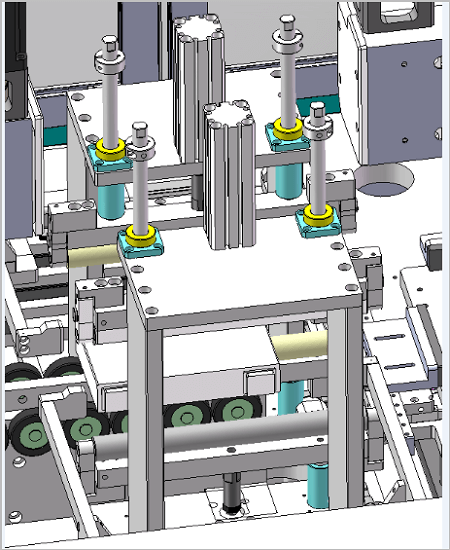

4.5 Dobladillo inferior (Figura 7)

Use el accesorio de precisión para colocar el núcleo eléctrico y complete el plegado inferior del núcleo eléctrico (excluyendo el plegado superior) en combinación con el mecanismo de plegado del cilindro.

(Figura 7)

4.6 Estructura de la colección de células (Figura 8)

Coloque y recoja ordenadamente uno por uno los núcleos eléctricos a través de la correa de transmisión del motor.

(Figura 8)
