número de serie

Artículo

Cantidad

Observación

1.

láser de soldadura

1 colocar

2.

junta soldada

1 colocar

3.

enfriador

1 colocar

4.

Módulo de movimiento

1 colocar

5.

servo motor

1 colocar

6.

Marco + placa + escudo

1 colocar

7.

Observación CCD+ Mostrar

1 colocar

8.

Colector de polvo industrial

1 colocar

9.

Control de movimiento de la plataforma de soldadura

1 colocar

10

software de control de soldadura

1 colocar

11

Tarjeta de control de forma de onda láser

1 colocar

12

CIP

1 colocar

13

Accesorio

1 colocar

número de serie

Artículo

Especificación

Observación

1

Tamaño de la batería

L 166 mm ,

T 22 mm ,

H 234 mm

número de serie

Artículo

Especificación

Observación

1.

Rango de trabajo efectivo del banco de trabajo

L 300 milímetro × W 300 mm × H 200 mm

2.

Precisión de posicionamiento repetido de la junta de soldadura por láser

≤±0,02 mm

3.

Tarifa calificada

98,5%

4.

eficiencia

5 0- 7 0 mm/s

5.

El accesorio de herramientas se puede reemplazar

6.

método de soldadura

Soldadura vertical y soldadura lateral (se requiere accesorio correspondiente)

7.

Potencia de la máquina de soldadura láser

10 00W

8.

Precisión de ajuste de longitud focal de la junta de soldadura

0,02 mm

9.

Función de memoria de parámetros de soldadura, cambiando productos que se han hecho sin programar nuevamente

10

Equipado con función de eliminación de polvo y humo.

11

Equipado con puerta de seguridad y rejilla de seguridad para garantizar un trabajo seguro

12

Ruido

≤75db

13

tasa de fracaso

Tasa de fallas = (duración del apagado por falla/duración del servicio del equipo) ＜ 2%

número de serie

Artículo

Estándar

1.

Ancho de brida de soldadura

＜ 0,3 mm

2.

Penetración y ancho de soldadura

Penetración 0,5 ~ 1,4 mm , Ancho de fusión : 1~1,6 mm ,

3.

Resistencia a la presión de soldadura (resistencia a la tracción)

Tensión soportada ＞ 1.1Mpa

4.

Apariencia y calidad de soldadura.

Después de la soldadura, la soldadura deberá estar libre de defectos como picaduras, soldaduras rotas, desalineación y puntos de explosión, y la soldadura deberá ser suave y plana, lo que no causará una deformación grave de la carcasa. No hay escoria de soldadura en la carcasa después de la soldadura, y el láser no quema el diafragma ni la cinta de alta temperatura dentro de la carcasa.

número de serie

Descripción

Observación

1.

Alimentación manual, tomando la superficie de sellado del núcleo eléctrico como punto de referencia, levante desde la parte inferior del núcleo eléctrico para garantizar la consistencia del punto de referencia superior; El cilindro del lado largo está bloqueado, el cilindro del lado corto está bloqueado, el cilindro de referencia superior está desbloqueado y el extremo inferior del accesorio adopta un mecanismo de posicionamiento de resorte. El resorte se deforma elásticamente para garantizar que la cubierta de la celda no se raye durante el posicionamiento preciso;

2.

Primero suelde previamente la placa de cubierta y la carcasa, y luego suelde completamente después de fijar la posición.

3.

La parte de sujeción no está en contacto general con la celda, y el centro está ahuecado para evitar una presión de extrusión excesiva sobre la celda; Supresión manual: cuando la batería se mueve a supresión, el cilindro de la batería se desbloquea, la celda de la batería aparece y el material se toma manualmente. El lado corto está sujeto por un cilindro giratorio, y el núcleo eléctrico se coloca y se toma del lado, lo que es conveniente para operar .

número de serie

Descripción

Observación

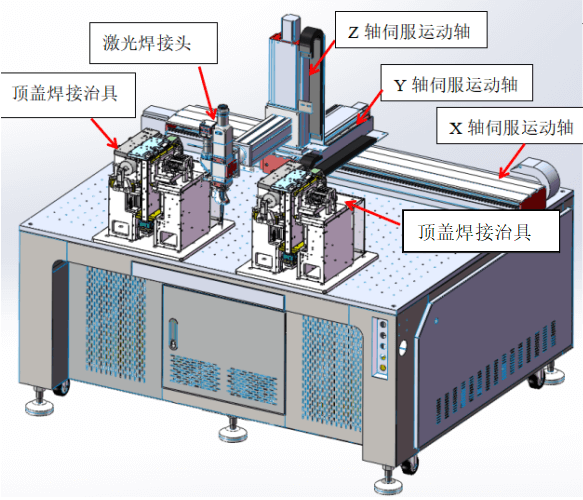

1.

El cabezal de salida del láser es impulsado por un módulo mecánico de alta precisión de tres ejes para garantizar la precisión del hardware; Usando algoritmo y controlador de alta precisión, potencia y ruta de excitación láser precisas; Presione el mecanismo de ensamblaje hacia arriba antes de soldar y luego suelde completamente la cubierta superior para garantizar la tasa de calificación del producto; El tubo de escape y el filtro deben estar hechos de materiales ignífugos y las piezas de conexión deben estar conectadas con anillos de acero.

número de serie

Descripción

Observación

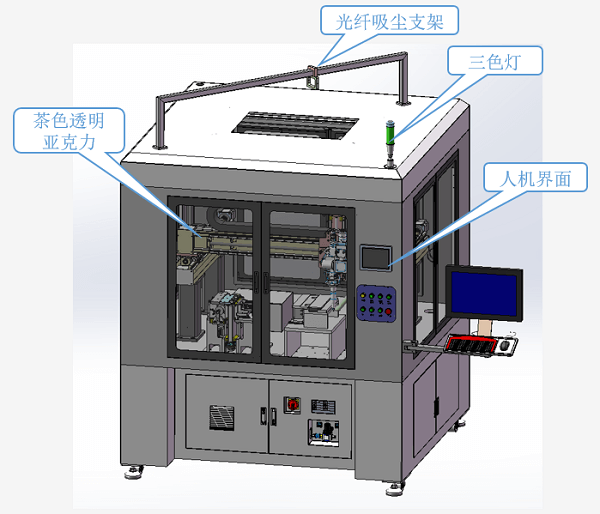

La cubierta superior del equipo está compuesta por láminas de metal y paneles acrílicos Tan, y se instalan rejas de seguridad para garantizar la seguridad de los operadores. La interfaz hombre-máquina del equipo está diseñada de acuerdo con la estructura existente de la empresa, y los parámetros de soldadura son visuales y rastreables.

número de serie

Nombre

Marca

Observación

1

láser de soldadura

创鑫 Chuangxin

2

cabeza de soldadura

万顺兴 Wan Shunxing

3

máquina de agua de refrigeración

东露阳 Dongluyang

4

Módulo de movimiento

上银 Shangyin

5

servo motor

松下 panasonic

6

Marco + placa + escudo

personalizado

7

Observar la CCD + pantalla

personalizado

8

Colector de polvo

鸿海 foxconn

9

Control de movimiento de la plataforma de soldadura

personalizado

10

software de control de soldadura

11

Tarjeta de control de forma de onda láser

personalizado

12

CIP

Advantech/Lenovo

13

Accesorio

personalizado
