No.

Artículo nombre

Modelo y especificación

Lugar de origen

1

reductor

RF167 –Y45 –4P-51.76-M2-D550

Koné

2

mi maquinaria eléctrica

1 juego de motor de frecuencia variable de 45kw-4 niveles de baja velocidad; Motor ordinario de alta velocidad 55kw-4, 1 juego.

Fuente

3

Convertidor de frecuencia

juegos de 45kwx1; Juegos de 55kwx1.

esperanza senlan

4

Termómetro

PT100 (precisión de medición de alta temperatura)

htc

5

Llevando

en plano

marica de alemania

6

L carril de guía inear

OSE

la republica de corea

7

Sello de aceite de esqueleto

Sello de aceite de marco fluoroplástico

Japón NOK

8

Componentes eléctricos

Componentes eléctricos de baja tensión

Schneider

9

V alve

en plano

Ennis

10

Sello mecánico

Dos juegos de sellos mecánicos de aleación

Chishi shield

11

GRAMO oído

La superficie del diente está endurecida, rectificada con precisión y accionada por un engranaje helicoidal

Jieou

12

Grasa lubricante

Cojinete de alta velocidad grasa especial resistencia a la temperatura 600 grados

Mejor

1

V grado acuoso

-0.098MPa，

2

S estilo estructural

Tipo de pórtico

3

Velocidad rpm

Revolución: 0~28 rpm, rotación: 0~53 RPM regulación de velocidad de frecuencia variable control de ahorro de energía;

4

Eje de baja velocidad

Alta velocidad: 0~2000rpm regulación de velocidad de frecuencia variable control de ahorro de energía.

5

Eje de alta velocidad

Patrón de cáñamo de dos ejes,

6

Modo de elevación

Ejes dobles de alta velocidad, dos en la bandeja de dispersión del eje Φ 230.

7

Altura de elevación

Elevación hidráulica del cuerpo de la lata, elevación hidráulica doble de guía lineal, con perno de seguridad, motor de bomba de aceite 3kw

8

Método de medición de temperatura

1000 mm

9

Posicionamiento del cuerpo de lata

Medición de la temperatura de la pared del barril.

10

Poder total ( kilovatios )

El bloque de posicionamiento en la parte inferior del barril se utiliza para el posicionamiento, y la estructura de la brida se coloca en la tapa del hervidor para garantizar el posicionamiento central.

11

Fuente de alimentación

103 kilovatios

12

Dimensión global

CA: 3*380 V, 50 HZ

13

Tamaño

Largo 3700, ancho 1600, alto 3570 (mm)

14

Peso

11T

1

Tamaño de la tetera (mm) (diámetro interior x altura interior)

Φ1100×850, el error de redondez del revestimiento es de 0,2 mm y la suavidad del revestimiento alcanza la superficie del espejo.

2

Volumen (L)

807L

3

Presión de diseño (MPA)

Cilindro interior -0.098mpa, chaqueta 0.8MPa

4

Temperatura de diseño (°C)

-10~+100°C

5

Material principal

SUS304 está en contacto con el material, chaqueta: 304, material inferior: acero inoxidable 304 +q235-b

6

Espesor del cilindro (mm)

Cilindro interior δ 10 mm, chaqueta δ 5 mm。

7

Formulario de regulación de temperatura

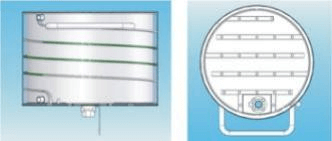

El cuerpo y el fondo de la lata están equipados con camisas, lo que aumenta el área de enfriamiento o calentamiento. El enfriador controla termostáticamente el agua de refrigeración automáticamente.

8

Formulario de descarga

B toda la válvula

9

Modo móvil

Manual

10

Número de cuerpos de lata

1 colocar

número de serie

norte nombre

Material

número de serie

Nombre

Material

1

Cuerpo de lata superior

SUS304

4

eje de mezcla

SUS304

2

Cuerpo inferior

SUS304

5

lodo agitado

SUS304

3

Chaqueta

SUS304+Q235

6

Bastidor, base, etc.

Q235-B

número de serie

PAG propósito

Especificaciones

Cantidad

observaciones

1

Puerto de alimentación de polvo

DN150

1

Tipo de apertura rápida, con puerto de alimentación de apertura rápida DN150

2

Espejo

DN120

2

Uno de ellos está equipado con luz de espejo LED.

3

aspirar

DN20

1

Válvula de bola neumática dentada

4

Puerto de llenado de nitrógeno

DN20

1

Válvula de bola neumática dentada

5

Puerto de escape

DN20

1

Válvula de bola neumática dentada

6

puerto de repuesto

DN50

2

Interfaz de brida

7

Puerto de vacuómetro

M20×1.5

1

Equipado con vacuómetro: Y -100 tipo.

Nota: el cuerpo de la lata superior tiene forma de barril recto, y la pared exterior del cuerpo de la lata está pulida para facilitar la limpieza.

1

Eje mezclador de baja velocidad: la sección transversal de la paleta mezcladora giratoria de masa frita de dos ejes es pentagonal, fundida en acero inoxidable puro; Eje mezclador de alta velocidad:

2 ejes de alta velocidad, dos en la placa de dispersión del eje Φ 230 (la altura se puede ajustar arbitrariamente).

2

Eje y cuchilla de pulpa: la superficie está pulida. Después del procesamiento del centro de mecanizado CNC de cinco ejes, asegúrese de que la línea en espiral sea consistente. La distancia entre la paleta mezcladora y el fondo del barril es de 3 a 5 mm, la distancia entre la paleta mezcladora y la pared del barril es de 3 a 5 mm y la distancia entre la paleta y la paleta es de 4 a 7 mm.

3

Sello del eje: estructura del sello mecánico.

4

Caja planetaria 304

Nota: 1. El diseño es adecuado para el tanque de mezcla de fondo plano y el diseño del eje de lodo es razonable y fácil de limpiar.

2. El cuerpo del portasatélites está diseñado con un orificio de equilibrio de sobrepresión .

S/N

Tipo estándar

1

◆ el gabinete eléctrico se enfría por aire acondicionado. El gabinete eléctrico tiene monitoreo de temperatura y alarma de sobre temperatura. Es controlado por computadora y PLC. Se puede controlar manualmente o programar. La caja eléctrica está sellada. El polvo, el gas combustible y el polvo conductor en el entorno de producción no ingresarán al gabinete eléctrico, para garantizar el funcionamiento normal de todos los componentes eléctricos en el gabinete eléctrico y reducir la tasa de fallas.

2

◆ la fuente de alimentación de control adopta un voltaje de seguridad de 24 V CC.

3

◆ separar el control de programa automático / automático y completar la operación y configuración del inicio, parada, elevación, tiempo de operación y grado de vacío del equipo en la pantalla táctil de la computadora. La computadora tiene una gran capacidad de memoria, que puede almacenar más de miles de procesos. Es fácil de operar y la pantalla es dinámica e intuitiva. Todo el proceso de operación es monitoreado. La temperatura, el grado de vacío, la velocidad y otras curvas de funcionamiento son claras de un vistazo y la alarma se registra visualmente. Se puede insertar un disco U detrás de la computadora para facilitar la carga/descarga del proceso y la configuración de parámetros. Se pueden establecer permisos para evitar que los operadores cambien el proceso artificialmente y asegurar la consistencia de los productos.

4

◆ Protección térmica de sobrecarga del motor electrónico.

5

◆ si el motor tiene falla de fase, puesta a tierra, etc., el sistema protegerá y detendrá la salida.

6

◆ si falla la fuente de alimentación principal, el sistema funciona según la pendiente controlada.

7

◆ si la rotación está bloqueada, el sistema protegerá el motor.

8

◆ cuando la corriente del motor exceda la corriente nominal del motor, se detendrá automáticamente.

9

◆ diseño del panel del gabinete de distribución de energía: indicación de energía, parada de emergencia, pantalla táctil de la computadora, interruptor de botón.

10

◆ modo de refrigeración del armario de distribución: refrigeración por aire acondicionado.

11

◆ distribución y suministro de energía: trifásica de cinco hilos (a, B, C, N, PE), ac380v/220v.

12

◆ Schneider se utiliza para contactores, interruptores de aire, disyuntores, etc.

13

◆ Relé intermedio: marca Schneider.

S / norte

Tipo estándar

1

Temperatura de la pantalla de la computadora y grado de vacío

2

La computadora muestra la velocidad, el paso del proceso, el estado de la operación, el monitoreo, etc.

3

Modo de operación del equipo: operación de botón de la marca Schneider

4

Un botón de parada de emergencia

5

Perilla de velocidad de dispersión de alta y baja velocidad

6

Indicación de potencia, manual/automático, elevación, alivio de presión, mezcla y arranque descentralizado y regulación de velocidad, etc.

S/N

mi explicar ación

1

Presione el interruptor de parada de emergencia y el equipo se detendrá inmediatamente sin ninguna operación.

2

El motor de dispersión se puede iniciar solo después de que el cuerpo de la lata se eleve a la posición. Cuando el cuerpo de la lata sube, el motor de mezcla puede girar lentamente para mezclar

3

Cuando el eje mezclador gira, el cuerpo de la lata no puede caer.

4

Cuando el barril mezclador no está en su lugar, el barril no puede subir.

5

Se detiene automáticamente después de que el cuerpo de la lata sube y baja en su lugar.

6

El barril de material se puede desbloquear solo después de que el cuerpo de la lata se haya bajado en su lugar.

7

Hay una alarma cuando el cuerpo de la lata sube y baja.

8

Cuando la corriente del motor exceda el valor del rango de protección, se detendrá automáticamente.

9

Una vez que el cuerpo de la lata se eleva en su lugar, está equipado con un perno de seguridad para evitar que el cuerpo de la lata caiga de manera anormal después de subir a la posición alta durante el mantenimiento.

S/N

norte nombre

Especificaciones

T extura de material

q cantidad

R emarks

1

Tira de sellado en forma de escalera de la cubierta del hervidor

10×8，L=3700

gel de sílice

1
