1-7-3 Selección de

paleta mezcladora

A. Estándar: "giro en espiral";

1-8-1 Motor distribuido y frecuencia

convertidor

A. Cantidad: uno;

B. Potencia del motor: 4kw / 2p;

C. Con convertidor de frecuencia de 4kw a juego con el motor.

1-8-2 Velocidad de dispersión (rotación)

UNA. Velocidad: 0~ 38 00rpm, ajustable;

B. Velocidad lineal: 0 ~ 12 m/ S;

1-8-3 Eje y disco de dispersión

UNA. Material: SUS304;

B. Diámetro del disco de dispersión: Φ 8 0 mm;

C. Uno, se instala un disco de dispersión en el eje de dispersión para garantizar una mejor dispersión/ mezclando

1-9 Elevación (mezcla barril)

UNA. Elevación hidráulica

B. Altura de elevación: ≤ 38 0.

1-10 Sistema de vacío

A. El proceso de mezcla y dispersión se puede realizar al vacío.

condición; grado de vacío: ≤ - 0.1MPa

C. Bomba aspiradora 2X-4 , 0.55kw/4P motor

(preparado por el cliente)

C. Con tanque de compensación de vacío e interruptor.

D. Sello dinámico: sello mecánico; sello estático: sello de junta tórica.

E. Mantenga la presión durante 24 horas y no derrame aceite en el tanque de mezcla o bajo la condición de mantener la presión. (Esta máquina puede mantener el aire hermético, si existe tal requisito, se pueden proporcionar instrucciones especiales).

1-11 Sistema de posicionamiento

UNA. Con dispositivo de ajuste de posicionamiento y dispositivo de bloqueo, puede coloque con precisión el barril mezclador y el cuerpo superior de la lata, y evite rotación.

B. El tope de posicionamiento de la pestaña inferior del cuerpo superior de la lata está precisamente

emparejado con el barril de mezcla para garantizar que la posición del barril de mezcla sea razonable y el posicionamiento sea preciso.

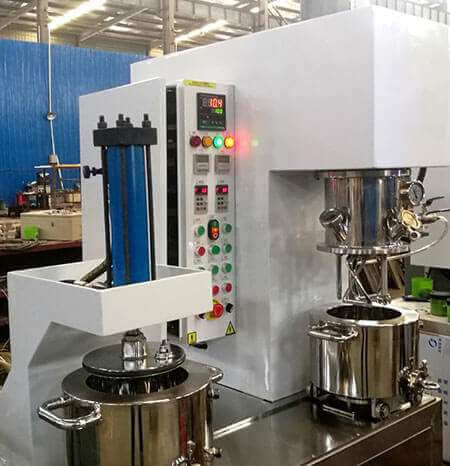

1-12 Gabinete de distribución

La visualización de funciones y el funcionamiento del dispositivo de vacío, la regulación de la velocidad de conversión de frecuencia, la visualización de la temperatura (control), el foco, el levantamiento, la operación de parada de emergencia, etc. en el funcionamiento del equipo se llevan a cabo en el gabinete de distribución de energía.

Nota: la mezcla y la dispersión tienen función de temporización.

1-13 Operación segura

A. Según el convertidor de frecuencia y el interruptor de límite de carrera, a través de la ruta de control especialmente diseñada, el cuerpo de la lata puede detenerse automáticamente cuando alcanza la posición especificada.

B. En el proceso de elevación del cuerpo de la lata, la parte de mezcla/dispersión del equipo no puede iniciarse; De manera similar, cuando la máquina está procesando la mezcla, el cuerpo de la lata no se puede bajar y la cubeta de mezcla no se puede mover.

abrió.

C. El diseño especial del tanque de almacenamiento intermedio de vacío puede prevenir eficazmente la

retorno del aceite de la bomba de vacío al tambor de mezcla.

D. Una hebilla tipo perno de puerta está dispuesta en la tapa de la caldera y la mezcladora

Barril para evitar que el barril mezclador se caiga automáticamente.

1-14 Método de medición de temperatura

Mida la temperatura del material: 0-300 ℃ , la sonda de temperatura se mueve con revolución y contacta directamente con el material

1-15 mesa de trabajo

Plataforma de trabajo de laboratorio de acero inoxidable

1-16 Potencia total del host

4 .4 kilovatios

1-1 7 Tensión de trabajo /

frecuencia

380 V/50 Hz/3 fases ；

Tensión de mando: 220V.
