Probador de batería de litio de 256/512 canales 5V 3A 5A 6A 18650 21700 32650 32700 con función de regeneración de energía

( W yo recuperar energía durante el ciclo de descarga función)

1. Características del producto

(1) Subvertir el modo tradicional de carga y descarga de la batería

▲ T El modo de carga de la fuente de alimentación regulada lineal tradicional se cambia al modo de carga de corte de conmutación PWM, lo que mejora en gran medida la eficiencia de conversión de carga de la batería;

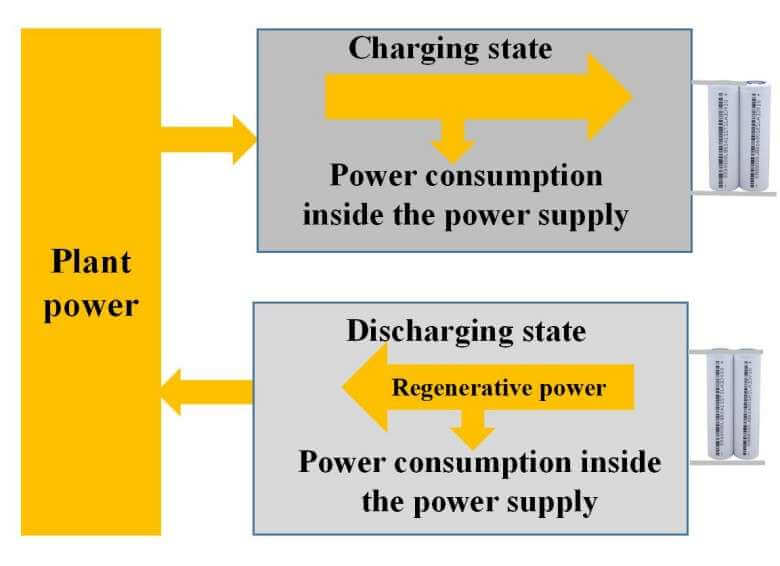

▲ T descargó energía eléctrica de la batería ry se recicla a la red eléctrica de CA mediante la tecnología de retroalimentación de energía eléctrica para realizar la reutilización de energía eléctrica, lo que supera de manera efectiva las deficiencias del modo de descarga de batería tradicional. El modo tradicional de descarga es convertir la energía eléctrica descargada de la batería en calor y desperdiciarla.

▲ O En el método de realización de la retroalimentación de energía eléctrica, la tecnología del rectificador PWM de alta frecuencia puede realizar la transferencia de energía bidireccional, que se aplica ingeniosamente al campo de la recuperación de energía eléctrica. En principio, puede superar el fenómeno de que el dispositivo de control de fase tiristor tradicional es propenso a revertirse y causar un circuito de CC.

(2) Efecto de ahorro de energía significativo

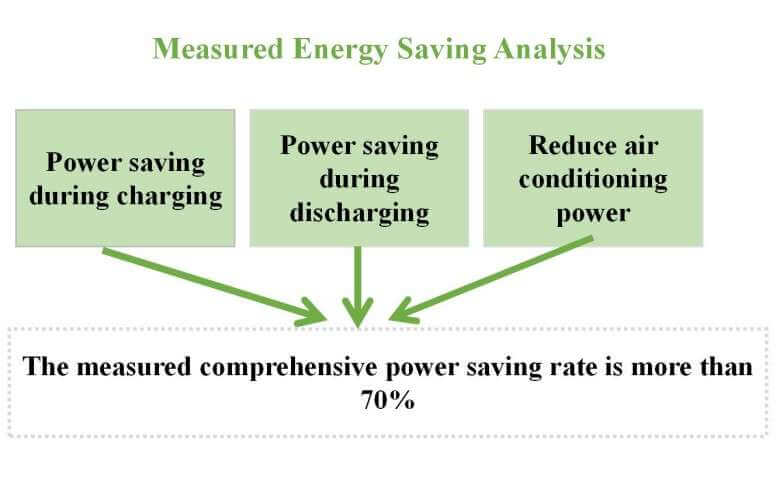

De acuerdo con la medición real, el consumo de energía de los equipos de la serie S2 ~ 4 es más del 40 % menor que el de los equipos tradicionales durante la carga, la tasa de ahorro de energía integral es más del 60 % y el consumo de energía es más del 70 %, lo que ahorra muchos costos para los fabricantes de baterías.

(3) El aumento de temperatura del equipo obviamente se reduce

El aumento de temperatura de los equipos en funcionamiento es solo 1/4 o inferior al de los equipos tradicionales. Al usar este tipo de equipo, especialmente en verano, la temperatura ambiental del sitio de producción del cliente ya no es lo mismo que el de la sala de sauna, lo que hace que los trabajadores se resistan a quedarse. La precisión de la capacidad compartida está más garantizado, y la tasa de falla del equipo es menor.

(4) Excelente calidad de energía

En el lado de entrada de CA, la fuente de alimentación del convertidor bidireccional basada en la tecnología de rectificador PWM de alta frecuencia se utiliza para realizar la conversión bidireccional de CA a CC y de CC a CA. La forma de onda actual inyectada en la red eléctrica es de onda sinusoidal, la tasa de distorsión armónica es inferior al 5% y el factor de potencia es superior a 0,99;

▲ Probador de batería con recuperar energía durante el ciclo de descarga función t equipo puede evitar por completo la situación de grandes multas o incluso la falta de puesta en marcha causada por la calidad de energía no calificada en la inspección de calidad de energía de la empresa de fabricación de baterías.

(5) El voltaje de la batería y el control de corriente son estables, rápidos y precisos

▲ mi Cada canal adopta un control de circuito cerrado de hardware de voltaje y corriente independiente, la detección de corriente y voltaje adopta un amplificador de operación de instrumento, CPU independiente (computadora inferior), anuncio, detección y control del sistema DA, la velocidad de grabación de datos individuales es rápida y la precisión de detección es alta;

El voltaje de control dado y la corriente adoptan un software de circuito cerrado para corregir automáticamente la corriente, y la precisión del control de voltaje y corriente es alta;

(6) La operación es intuitiva y simple, la interfaz hombre-máquina es amigable y la apariencia es hermosa.

2. Básico S estructura y W trabajo F bajo de la D dispositivo

2.1 estructura y principio de funcionamiento del dispositivo

La parte del circuito del dispositivo de detección automática de batería está diseñada con una estructura modular, que se compone principalmente de 7 partes, que incluyen un módulo convertidor CA/CC bidireccional, un módulo de control de voltaje y corriente constante, un módulo de control eléctrico, un módulo de controlador central, un módulo de comunicación y un módulo humano. -Módulo de interfaz de operación de la máquina.

El diagrama esquemático de su composición se muestra en la siguiente figura. Además, el gabinete de detección de batería también incluye una abrazadera de batería, una luz indicadora del estado de carga y descarga de la batería, un interruptor de fuente de alimentación de CA, etc.

La función y el principio de funcionamiento de cada módulo de circuito: cuando la batería se carga con corriente constante y voltaje constante, el módulo convertidor bidireccional de CA / CC transforma el voltaje de CA de la red eléctrica en CC de bajo voltaje con el voltaje de CC de 12V, y realiza el aislamiento eléctrico entre la corriente fuerte y la corriente débil (para garantizar la seguridad personal del operador). Finalmente, el control de carga de corriente constante y voltaje constante y la detección de la batería se realizan a través del módulo de control de corriente constante y voltaje constante. Cuando la batería está descargada, el proceso es justo lo contrario a la carga. Primero, el voltaje de la batería aumenta a 12 V mediante un módulo de control de voltaje y corriente constante, y luego la CC se convierte en CA mediante un módulo convertidor bidireccional de CA / CC y se alimenta directamente a la red de distribución de CA de la fábrica, para realizar la retroalimentación de energía de energía de la batería descargada.

C onfigur ación:

(1) Módulo convertidor CA/CC bidireccional: 8 juegos

(2) Módulos de control de corriente constante y voltaje constante: 64 (cada módulo de control de corriente constante y voltaje constante con 8 canales)

(3) Controlador central: 1 juego

(4) pantalla LED: 2 juegos

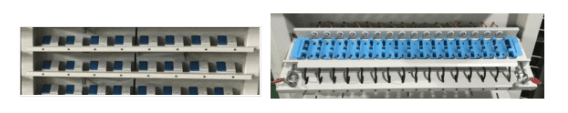

(5) Abrazadera de batería/bloque de terminales: 512 juegos de abrazadera de cuatro cables

(6) Interfaz de comunicación RS-485: 1

3. Principal PAG rendimiento y T técnico yo índices de los D dispositivo

3.1 C función de control

(1) Número de canales de control: 256 o 512 canales en todo el gabinete.

(2) Modo de control de canal:

▲ yo t puede realizar el control de flujo del canal de toda la máquina a través de la computadora superior (PC);

▲ T El control de todo el flujo del canal de la máquina se puede realizar a través del panel de operación del controlador central configurado en el gabinete;

▲ mi Cada canal puede realizar de forma independiente el inicio, la parada, la pausa, la continuación y la protección;

▲ mi Cada canal tiene circuitos de control de hardware independientes de voltaje constante y corriente, que no se afectan entre sí;

▲ T La precisión de la corriente de carga y descarga de cada canal se puede calibrar automáticamente mediante software.

(3) Modo de carga: carga de corriente constante, carga de voltaje constante, carga de corriente constante y voltaje constante

(4) Condiciones de corte de carga: voltaje, corriente, tiempo y capacidad

(5) Modo de descarga: descarga de corriente constante

(6) Condiciones de corte de descarga: voltaje, tiempo y capacidad

(7) El tiempo de inspección y control de muestreo de la batería es inferior a 1-8 segundos, lo que hace que la batería arranque y se detenga más rápidamente, hace que la detección de la capacidad de la batería sea más precisa y el control anómalo de la batería sea más rápido. Tiempo para que todos los datos del gabinete se carguen en la computadora central ≤ 15 segundos

3.2 D ección y PAG protección F unción

(1) Función de detección: voltaje de carga, corriente de carga, corriente de descarga, voltaje de descarga, tiempo de carga de corriente constante, tiempo de carga de voltaje constante, tiempo de descarga de corriente constante, capacidad de carga, capacidad de descarga, etc.

(2) Función de protección:

▲ O Ver voltaje, bajo voltaje, sobre corriente, bajo corriente y sobre protección de capacidad;

▲ B Protección de conexión inversa de la batería: cuando la batería se conecta de forma inversa, el circuito de hardware desconectará automáticamente el circuito de la batería y no habrá cortocircuito, descarga, carga inversa y otros fenómenos de la batería, ni dañará el circuito de carga y descarga de la batería;

Protección de apagado del equipo: en caso de falla anormal de energía del equipo, se pueden continuar los pasos del proceso actual; en caso de interrupción de la comunicación a largo plazo o falla de la PC, el equipo ingresará automáticamente al estado de espera y continuará con los pasos del proceso actual después de la recuperación de la comunicación;

▲ V Protección de desconexión de voltaje, protección de carga de batería anormal, protección de interrupción de comunicación, etc.

4.Especificación:

Número de canales de dispositivo	Toda la máquina tiene 256/ 512 canales en total
Modo de control de flujo de trabajo	Control de todo el gabinete
Modo de carga	Corriente constante y voltaje constante
Condiciones de corte de carga	Voltaje, corriente, tiempo, capacidad
Modo de descarga	Corriente constante
Condiciones de corte de descarga	Voltaje, tiempo y capacidad
Ciclo de Inspección de Muestreo	≤10 s
Rango de medición de voltaje	0 ~ 5V, R disolucion 1mV
Rango de voltaje de la batería	Carga: 0 ~ 4,5 V, D está cargando: 4.5 ~ 2V
Rango de voltaje constante	3 ~ 4,5 V
Precisión de voltaje	± ( 0,05 %RD+0,1 %FS ）
Alcance actual	Carga 0.025-6A, D escarga 0.025-6A, R resolución 1mA
Precisión actual	± ( 0,1 %RD+0,1 %FS ）
Periodo de tiempo	Cualquier configuración dentro de 0 ~ 30000 minutos, la unidad de tiempo es min
Precisión de tiempo	≤±0.1%

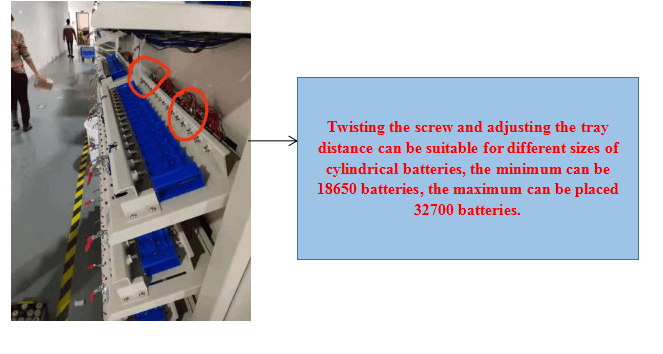

Tipo de accesorio	Luminaria cilíndrica de cuatro hilos
Espaciado de accesorios	35 mm
Altura de la batería de soporte	0~90mm
Fuente de alimentación de trabajo	Sistema trifásico de cuatro hilos, AC380V ± 5%, 50Hz, consumo de energía ≤14KW para 256 canales y ≤28KW para 512 canales
Modo de comunicación	RS485, tasa de baudios 57600
Dimensión global	720 mm ( Ancho ） *500mm ( Profundo ） *1840mm ( Alto ） para 256 canales 1440 mm ( Ancho ） *500mm ( Profundo ） *1840mm ( Alto ） para 512 canales
Ambiente de trabajo	Temperatura: 0-40 ℃, temperatura relativa ≤ 85%
Corriente de funcionamiento a plena carga	La línea de fase máxima es 30A, y la línea cero máxima es 3A
Corriente de arranque del equipo	El momento de cierre del interruptor de aire es de aproximadamente 60A
Peso de la máquina	Aproximadamente 100 kg para 256 canales/ 250 kg para 512 canales

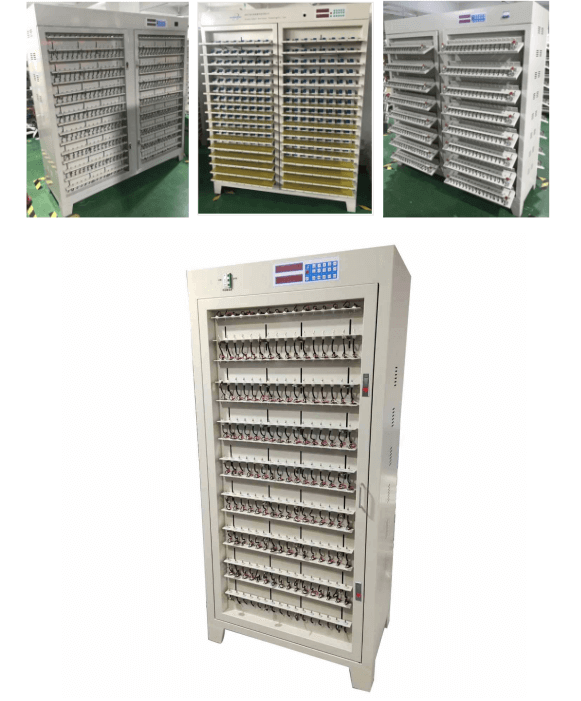

5. Estructura del gabinete y modo de apertura.

6. Equipo R responsabilidad A seguro METRO medidas

6.1 T La máquina adopta la función de calibración automática para garantizar que la corriente y el voltaje en cada punto cumplan con los requisitos de los indicadores técnicos durante mucho tiempo. Después de adoptar la función de calibración automática, el potenciómetro se cancela en la placa de circuito y se elimina el problema de la desviación de corriente y voltaje causada por la deriva del potenciómetro.

6.2 L La resistencia de aleación de deriva de baja temperatura se utiliza para el muestreo actual y se clasifica por valor de resistencia de alta precisión. Los elementos de chip importados de alta precisión y alta estabilidad se utilizan para el chip de detección de voltaje y corriente, lo que puede reducir de manera efectiva la deriva de temperatura y la deriva de tiempo y garantizar la estabilidad a largo plazo y los requisitos de precisión de la corriente.

6.3 A Todos los dispositivos de alimentación son importados, y el margen de voltaje del dispositivo de alimentación y la selección de cuotas actuales es grande, generalmente más de 2 veces, lo que garantiza efectivamente la confiabilidad del circuito principal de cada hardware de enlace.
