Protection Board Tester

Máquina de prueba de placa de protección de batería de potencia serie 1-24/32

  • Model Number:

    TMAX-ZOWAY24-120
  • Place of Origin:

    China
  • Update:

    Optional
  • Puerto de envío:

    Xiamen
  • Pago:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    5 days
Detalles del producto

Máquina de prueba de placa de protección de batería de potencia serie 1-24/32


Características

Se utiliza principalmente para detectar si los indicadores funcionales de la placa de protección de la batería de alimentación están dentro del rango de parámetros, a fin de proporcionar un conjunto de estándares de detección para el personal. Se utiliza principalmente para probar la placa de protección de la batería de potencia del fabricante de la placa de protección y del fabricante de la batería de potencia.

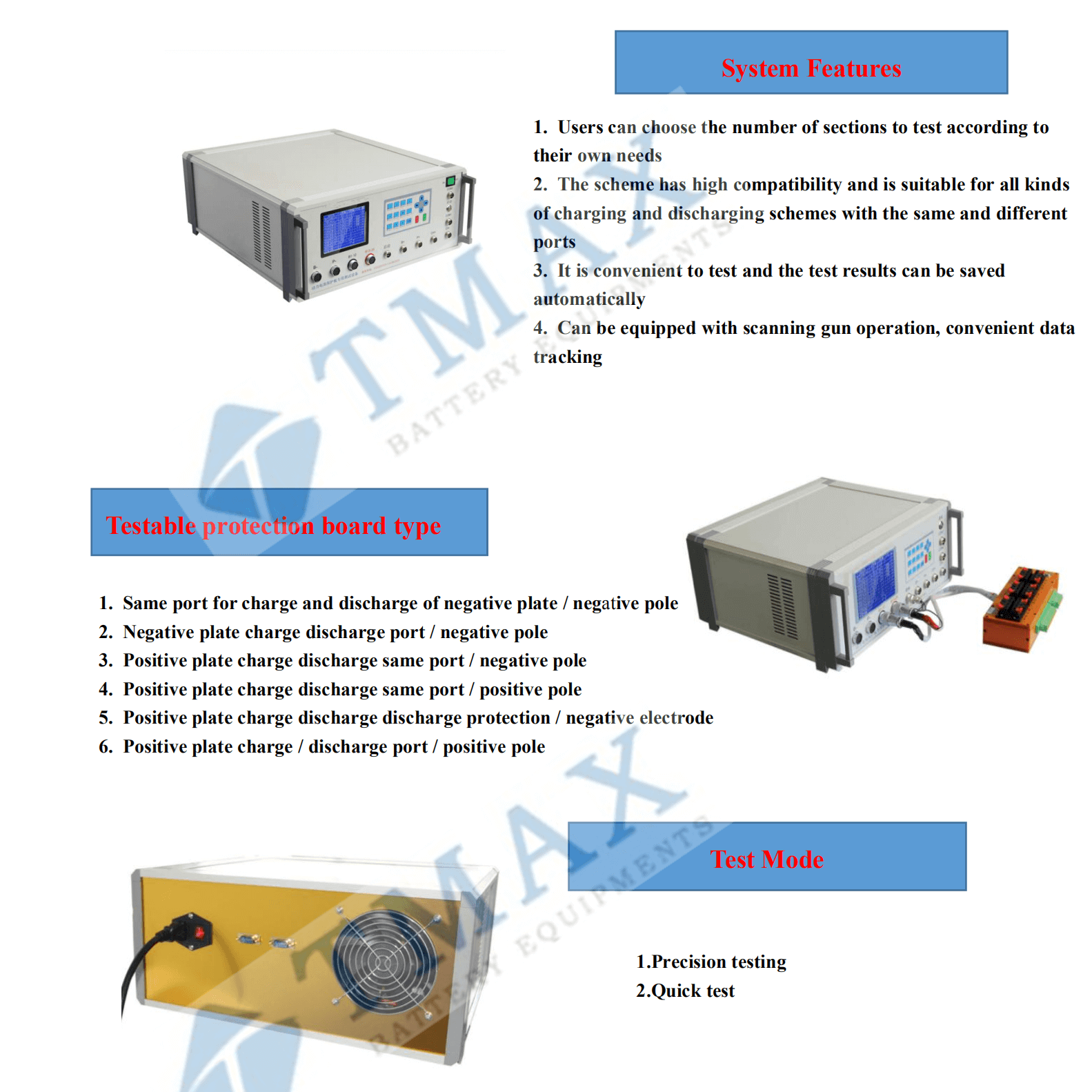

Función
El sistema de prueba de la placa de protección se divide en dos tipos: prueba rápida y prueba precisa
Prueba precisa: puede detectar con precisión los valores precisos de varios parámetros funcionales de la placa de protección de la batería de alimentación (el error es de 5 mv), lo cual es conveniente para la depuración y el desarrollo de la muestra, y proporciona un conjunto de estándares para detección rápida para el Personal de I+D.

Prueba rápida: de acuerdo con los parámetros de diseño de la placa de protección, los parámetros de prueba se configuran para realizar la prueba rápida, lo cual es conveniente para que los fabricantes de placas de protección y los fabricantes de baterías de energía realicen pruebas y envíos rápidos a gran escala. Al mismo tiempo, es adecuado para la prueba de placas de protección de varios esquemas de hardware y algunos esquemas de software.


Actuación

Elementos de prueba de rutina:

Prueba de resistencia interna, prueba de sobrecarga y sobredescarga, recuperación de sobrecarga, prueba de recuperación de sobredescarga, prueba de sobrecorriente (sobrecorriente de carga y descarga), voltaje de protección de sobrecarga, voltaje de recuperación de sobrecarga, voltaje de protección de sobredescarga, voltaje de recuperación de sobredescarga, sobrecorriente protección, etc

Elementos de prueba especiales:

Prueba de protección contra cortocircuitos (se refiere al nivel de microsegundos de la prueba de protección contra cortocircuitos real).

Prueba de autoconsumo de una sola sección (se refiere al autoconsumo verdadero y exacto de cada sección).

Corriente de ecualización y voltaje de ecualización (puede captar con precisión la corriente de ecualización y el voltaje de apertura de ecualización).

Tipos de tableros de protección que admiten pruebas:
LiFePO4, LiCoO3, LiMn2O4


Especificación

Módulo de alta corriente: el nivel actual es de 150 A y la precisión actual es de 0,1 A.

Módulo de voltaje: rango de voltaje de 0,5 a 5 V, salida programable de 0,5 a 5 V, precisión de voltaje de 5 MV.
Módulo de cortocircuito: supercondensador, simula completamente el voltaje de la batería del paquete, la placa de protección contra cortocircuitos al instante, captura con precisión el tiempo y la corriente del cortocircuito.

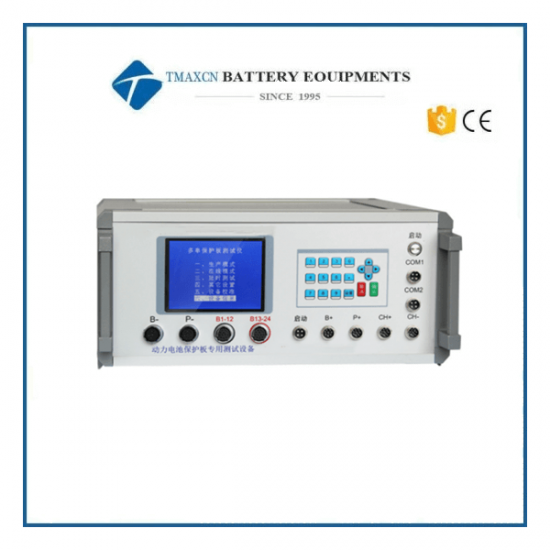

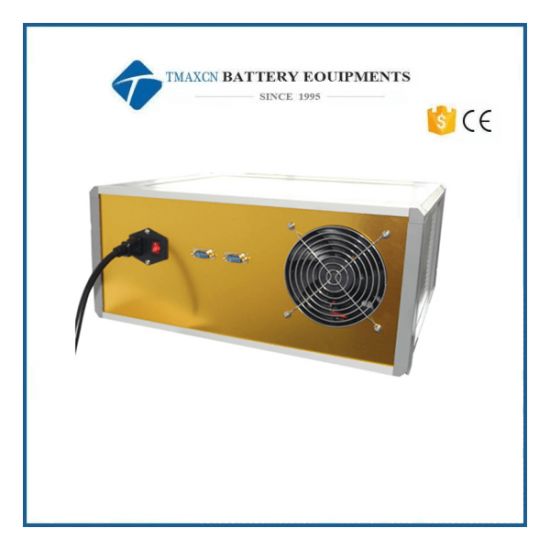

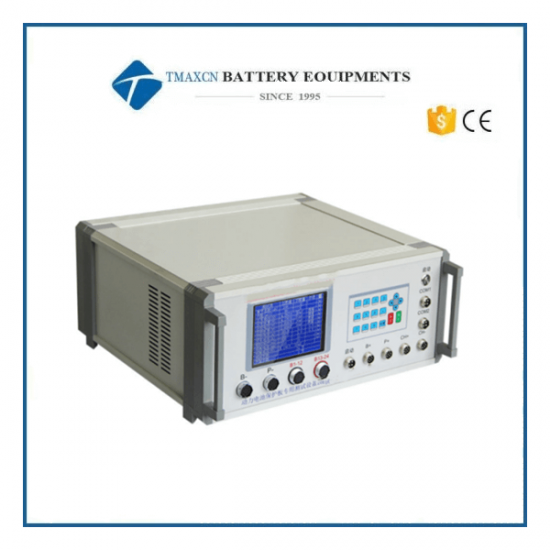

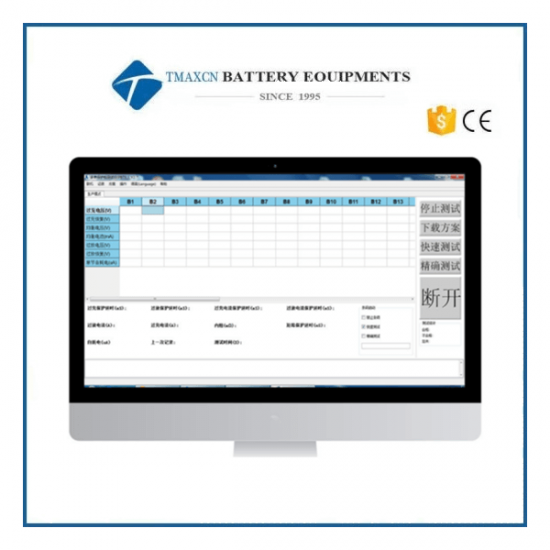

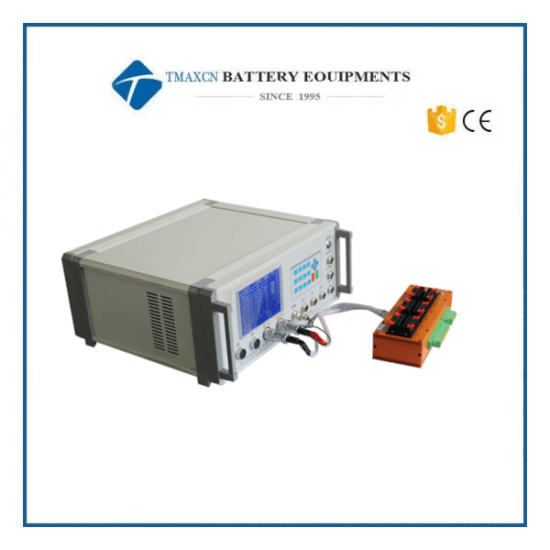

Imágenes del producto

NO. Elementos Rango de medición Precisión
1 Número de cadenas de prueba 1-32
2 Voltaje de referencia LiCoO3 (3,8 V) LiFePO4 (3,0 V)
3 Voltaje de protección de sobrecarga 0.5-5V ±5mV
4 Sobre voltaje de protección de descarga 0.5-5V ±5 mV
5 Voltaje de recuperación de sobrecarga (recuperación automática) 0.5-5V ±5 mV
6 Sobrevoltaje de recuperación de descarga (autorrecuperación) 0.5-5V ±5mV
7 Corriente de protección de sobrecarga 1-40A ±0.1A
8 Sobre corriente de protección de descarga 1-150A ±0.1A
9 Tensión de apertura equilibrada 0.5-5V ±5mV
10 Corriente en tiempo real balanceada 0-1000mA ±1mA
11 Retardo de protección contra sobrecorriente 0-15S ±1mS
12 Retardo de protección de sobrecarga 0-20S ±1mS
13 Retardo de protección contra sobredescarga 0-20S ±1mS
14 Autoconsumo de una sola sección 0-500uA ±1uA
15 Resistencia interna del lazo 0-500 mΩ ±1mΩ
dieciséis Protección contra cortocircuitos (más de 6 cuerdas) 0-9999us ±1uS
Ámbito de aplicación: Todas las placas de protección de esquema de hardware y algunas placas de software en el mercado (es necesario comunicar elementos de prueba especiales)
