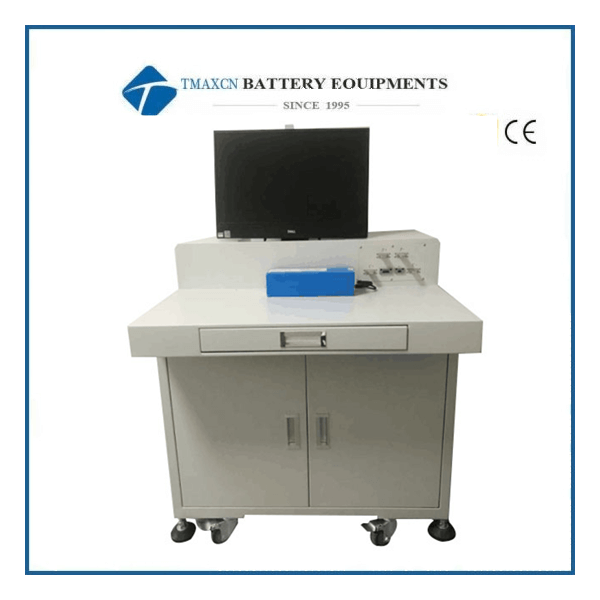

Battery Comprehensive Tester

Probador completo de paquete de batería terminado de 100 V 200 A

  • Model Number:

    TMAX-BTS100-20-200
  • Update:

    Optional
  • Puerto de envío:

    Xiamen Port
  • Pago:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    5 days
Detalles del producto

Probador completo de paquete de batería terminado de 100 V 200 A


1. Introducción del equipo

El equipo de prueba integral para batería terminada es un equipo de prueba rápido y preciso para el rendimiento de la batería terminada. Los principales elementos de prueba incluyen: voltaje de circuito abierto, resistencia interna de CA, prueba de descarga, prueba de sobrecorriente de descarga, prueba de protección contra cortocircuitos, prueba de carga y prueba de protección de carga. El sistema utiliza un procesador ARM de 32 bits y un convertidor AD de 16 bits para voltaje y corriente. En comparación con equipos similares, el sistema tiene las ventajas de una velocidad de prueba rápida, alta precisión de prueba y soporte para que múltiples dispositivos funcionen al mismo tiempo. Es ampliamente utilizado en electrónica de automóviles, aeroespacial, barcos, almacenamiento de energía solar, bicicletas eléctricas, motocicletas eléctricas, batería de energía de respaldo, fuente de alimentación de comunicación, etc.


2. Características principales del equipo.

1. La potencia de salida continua del equipo es de 2kW.

2. La potencia de carga continua del equipo es de 12KW.

3. El voltaje de prueba máximo es de 100 V. (Se puede personalizar según los requisitos)

4. Corriente de carga máxima (20 A ), corriente de descarga (100 A ) y sobrecorriente de descarga (200 A ). (se puede personalizar según los requisitos)

5. Control programable de elementos de prueba.

6. Interfaz amigable hombre-máquina de la computadora superior.

7. Admite un software de computadora superior para controlar 8 dispositivos.

8. El dispositivo admite puerto serie y comunicación de red con la computadora superior.

9. Los registros de prueba se pueden guardar en la base de datos (SQL) o en un archivo (Excel).

10. Admite la función de exportación e importación de proyectos de prueba.

11. El equipo admite la carga y descarga del mismo puerto y baterías de puerto dividido.

12. El dispositivo admite la función de carga y activación de la batería.

13. Prueba de evaluación de consistencia de la unidad de batería.

14. Prueba de resistencia interna del paquete de baterías.

15. Prueba de carga del paquete de baterías.

16. Prueba de protección de alta corriente del paquete de baterías.

17. Prueba de protección contra cortocircuitos de autenticidad de la batería.

18. Prueba de carga continua de la batería.

19. Prueba de protección de carga de alta corriente del paquete de batería.

20. El voltaje de entrada del equipo es AC220V / 50Hz. (la línea de entrada debe estar conectada a tierra)

21. La carcasa de entrada del equipo está bien conectada a tierra.


3. Elementos de prueba

1. Voltaje de circuito abierto: pruebe el voltaje en los extremos positivo y negativo de la batería de circuito abierto.

2. Resistencia interna de CA: pruebe la resistencia en ambos extremos del circuito de descarga de la batería.

3. Prueba de descarga: pruebe la capacidad de carga continua de la batería, deje que la batería se descargue continuamente durante un tiempo determinado y verifique la caída de voltaje.

4. Prueba de sobrecorriente de descarga: prueba la función de protección contra descarga de alta corriente de la batería y activa la función de protección contra sobrecorriente de descarga de la placa de protección de la batería.

5. Protección contra cortocircuitos: tiempo de protección de corte de batería de cortocircuito de polo positivo y negativo de la batería de prueba ( nivel de microsegundos ).

6. Prueba de carga: pruebe la función de carga continua de la batería y pruebe si la función de carga de la batería es buena.

7. Prueba de sobrecorriente de carga: pruebe la función de protección de carga de corriente alta de la batería, y la función de protección de corriente de carga de la placa de protección de la batería se activa por la carga de corriente alta de la batería.


4. Resolución de rango de prueba

Elementos de prueba

resultado de la prueba

Rango de prueba (unidad)

poder de resolución

Abra el circuito de voltaje

1. Voltaje de circuito abierto 1

0-100 (V)

±2mV

2. Voltaje de circuito abierto 2

0-100 (V)

impedancia interna

1. Resistencia interna de CA

0-1000(mΩ)

±1mΩ

1. Tensión de arranque

0-100 (V)

±2mV

Prueba de descarga

2. Tensión final

0-100 (V)

±2mV

3. Corriente de descarga

0.2-100(A)

±1mA

4. Tiempo de descarga

0-60 (S)

±1mS

Descarga sobre la prueba actual

1. sobre corriente de descarga

4-200(A)

±1mA

2. sobre el retraso actual

0-30(S)

±0,1 mS

Protección contra cortocircuitos

1. Retardo de cortocircuito

0-9999 (EE. UU.)

±0.1uS

1. Tensión de arranque

0-100 (V)

±2mV

Prueba de carga

2. Tensión final

0-100 (V)

±2mV

3. Corriente de carga

0.2-20(A)

±1mA

4. Tiempo de carga

0-60 (S)

±1mS

Prueba de protección de carga

1. Sobrecorriente de carga

4-20(A)

±1mA

2. Retraso en la carga

0-20(S)

±0,1 mS

5. Accesorios de equipo

Nombre de los accesorios

Cantidad de accesorios

comentarios

Computadora, mouse, teclado

un conjunto

Uso en línea

Equipo de prueba integrado

Uno

Equipo de prueba

Línea de plomo de prueba

un conjunto

Conéctese al equipo de prueba en el orden apropiado

Manual de usuario

un conjunto

Software de computadora superior

Uno

esta en la computadora
