Slliding Furnace

Horno tubular de 1200 ° c con mecanismo de desplazamiento interno para hpcvd

  • Model Number:

    TMAX-1200X-S-HPCVD
  • Pago:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    15 day
  • Contactar ahora
Detalles del producto

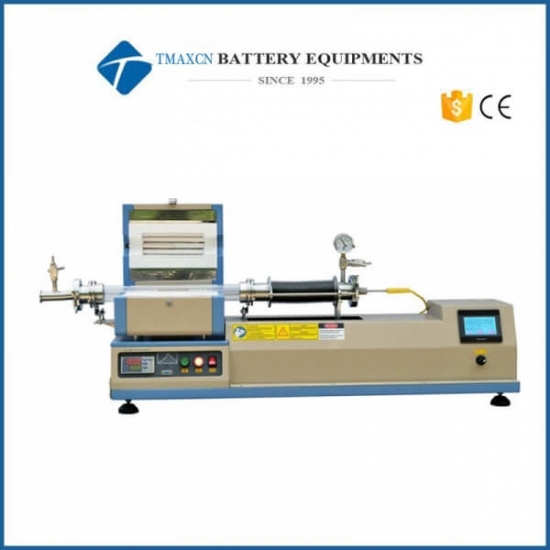

Horno tubular de 1200 ° c con mecanismo de desplazamiento interno para hpcvd


tmax-1200x-s-hpcvd es un tubo dividido compacto de 2 " horno con sistema interno de desplazamiento de muestras dentro del tubo de procesamiento. esta permite la posición & amp; control de temperatura de la etapa de muestra o crisol a través del controlador digital de pantalla táctil. Está diseñado para multifuncional procesamiento térmico rápido, como híbrido deposición fisicoquímica (hpcvd), evaporación térmica rápida (rte), y también horizontal crecimiento cristalino de bridgman (HDC) en diferentes atmósferas para la investigación de cristal de nueva generación.


especificaciones:

división   horno de tubo

  • 208        - 240 vac, 50 / 60hz, 1.2 kw máx. el consumo de energía
  • trabajando        temperatura: 1100 ° c continua y 1200 ° c máx.
  • 2 "        tubo de cuarzo (50 mm o.d x 44 mm i.d x 450 mm l) con        bridas selladas al vacío.
  • optioanl:         puede elegir el horno de tubo de doble zona en la foto a la derecha a la derecha        costo para crear un gradiente térmico más alto o una temperatura constante más larga        zona

- horno de dos zonas

temperatura   controlar

  • pid        control automático mediante relé de estado sólido con 30 pasos programables
  • construido        en protección contra sobretemperatura y falla de termopar
  • +/- 1 ° c        exactitud
  • tipo k        pareja térmica
  • calefacción        longitud de zona: 200 mm (8 ")
  • constante        zona de temperatura: 60 mm (+/- 1 ° c @ 1000 ° c)

sellado al vacío

  • 2 "        brida de sujeción rápida con accesorios de 1/4 '', medidor de vacío así como        válvula de aguja en el lado derecho
  • el        la brida derecha está conectada a un fuelle de acero inoxidable que es        extensible hasta 150 mm.
  • izquierda        brida con puerto de vacío kf25 de sujeción rápida y ventilación de lengüeta de 1/4 ''        válvula
  • max.        nivel de vacío: 10e-2 torr por bomba mecánica y 10-e5 por        turbobomba

interno   mecanismo de viaje        &amperio;
panel de control de plc

  • uno 1/4 "        dia. x par térmico de tipo k de 24 '' de largo es        insertado a través de la brida derecha para soportar un bote mini-crisol        en la camara. un motor paso a paso puede conducir el crisol dentro del tubo        desde el centro de calefacción hasta el extremo derecho del horno, 100 mm max.
  • toque        el panel de control de pantalla permite la configuración de la distancia de viaje y la temperatura        visualización de la posición del crisol
  • de viaje        la velocidad es constante a 180 mm / min. (el control de velocidad variable es        disponible a pedido a un costo adicional)
  • un        Mini-crisol de 50x20x20mm (~ 20 ml)        está instalado en una pareja térmica (haga clic en la imagen 3 para ver).

  • ain        portamuestras o grafito        soporte de sustrato plano para la oblea        está disponible a pedido, se aplicará una tarifa de personalización adicional

max.   calefacción y amperios; velocidad de enfriamiento

el   La velocidad máxima de calentamiento y enfriamiento se puede lograr moviendo la muestra al precalentado   zona caliente y mover la muestra fuera de la zona caliente. la rampa típica / cool   la tasa se enumera a continuación:



partes opcionales

  • tú        puede necesitar una válvula de ángulo recto & amp; fuelles para conectar un vacío        bomba (haga clic en las primeras y segundas imágenes para ordenar)
  • anticorrosivo        medidor digital hasta 10e-5 torr es        opcional para la aplicación de cvd (foto 3)
  • tú        puede solicitar un sistema de suministro de gas multicanal para la operación de dvd o cvd (        foto 4)

dimensiones

garantía

dos   años de garantía limitada con soporte de por vida (piezas consumibles como tubos   y las juntas tóricas no están cubiertas por la garantía)

ordenador portátil,   software y amplificador; control wifi (opcional)

  • marca        nueva laptop con microsoft window 10 y microsoft office 2013 (30 días        prueba gratuita) para uso inmediato.
  • labview        sistema de control de temperatura basado permite        usuario para editar el perfil de temperatura, administrar la receta de tratamiento térmico, registrar        y trazar datos para hornos mti.
  • un        El control remoto inalámbrico proporciona un rango operativo de hasta 300 metros.
  • encima        las características están disponibles a pedido a un costo adicional (hasta $ 1,000).        Por favor contáctenos para más información.
  • Nota: el        el software solo es compatible con el controlador de temperatura yudian de mti

·


conformidad

  • ce        certificado
  • todos        los componentes eléctricos (& gt; 24v) tienen certificación ul / met / csa
  • el        el horno está listo para pasar        certificación tuv (ul61010) o csa a un costo adicional.

advertencia


  • tubo        Los hornos con tubos de cuarzo están diseñados para usarse bajo vacío y bajo        presión & lt; 0.2 bares / 3 psi / 0.02 mpa
  • atención :        Se debe instalar un regulador de presión de dos etapas en el cilindro de gas para        limite la presión a menos de 3 psi para una operación segura.
  • vacío        definición límite para todos los hornos de tubos de cuarzo: * las presiones de vacío pueden        solo debe usarse de manera segura hasta 1000 ° c

solicitud   notas

esta   El horno multifuncional es adecuado para las siguientes aplicaciones:

  • rte :         el crisol cargado con material de evaporación se coloca en        En el centro del horno, mueva el soporte de la muestra hacia abajo        posición con la temperatura adecuada donde tiene lugar la deposición.
  • hpcvd similar        configurado como rte, también introducimos gas reactivo para mezclar con evaporación        vapor y hacer deposición
  • horizontal        crecimiento cristalino de bridgman carga        material y semilla en un crisol y colóquelo en el centro del        horno. mueve el crisol a la velocidad deseada para hacer crecer un solo cristal        bajo gradiente térmico adecuado.
  • Si        Si tiene alguna pregunta y sugerencia, contáctenos antes        adquisitivo
  • después        cvd, el grafeno debe transferirse del catalizador metálico a otro        sustrato para la mayoría de las aplicaciones. mediante el uso el        cinta de transferencia de grafeno , el residuo puede ser        bajo

  • para        horizontal direccional        cristalización (hdc), puede usar una alimentación de gas como se muestra a continuación
