Vacuum Planetary Mixer

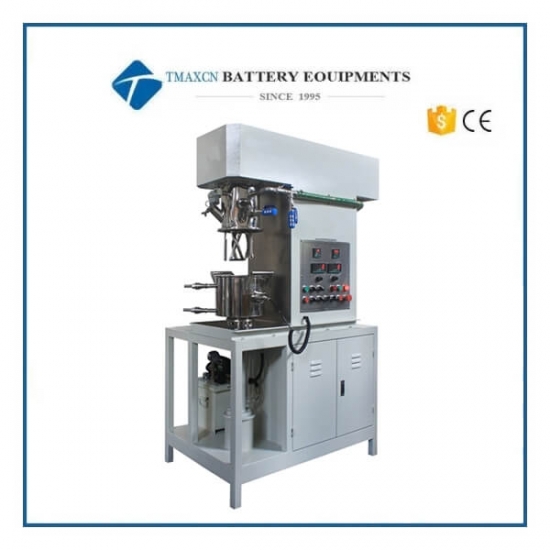

Mezclador planetario al vacío de 2 litros para mezclar y dispersar polvos y líquidos

  • Model Number:

    TMAX-PM-2
  • Place of Origin:

    Fujian, China (Mainland)
  • MOQ:

    1
  • Pago:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    5 days
Detalles del producto

Mezclador Planetario al Vacío 2L para Polvo y Líquido

Mezcla y Dispersión


Ámbito de aplicación

El polvo y el líquido de todo tipo de baterías comunes se mezclan y dispersan, y finalmente se obtiene la suspensión de la batería con una mezcla uniforme. Es muy adecuado para procesos de alta viscosidad.

El rango de viscosidad adecuado para las condiciones de trabajo es ≤ 1,2 millones de CP.


Principales parámetros del equipo:

1. Partes inferiores del cañón

2. Volumen total de diseño: 3.8L

3. Volumen efectivo: 1.2- 2 L

4. Diámetro interior del contenedor: 180 mm

5. Profundidad interior del contenedor: 150 mm

6. Material del contenedor: 304 partes en contacto con materiales

7. Tipo de chaqueta reguladora de temperatura: chaqueta de una sola capa en la pared del barril para refrigeración o calefacción; chaqueta de una sola capa en el fondo del barril para enfriar o calentar

8. Interfaz de chaqueta de regulación de temperatura: G3 / 8 ", equipada con unión de apertura rápida, resistencia a la presión de la chaqueta ≤ 0.4MPa

9. Sistema de circulación de camisa de regulación de temperatura: provisto por el cliente, se recomienda que la temperatura de entrada del agua de la camisa sea ≤ 8 ℃, y el flujo de agua de refrigeración sea > 1,5 l/min

10 Forma de descarga: no hay válvula de descarga en la parte inferior del barril

11 Temperatura ambiente de diseño: - 10 + 120 °C


parte de mezcla

1. Frecuencia de trabajo: 5-50 Hz

2. Poder de mezcla: 0.75kw

3. Velocidad del impulsor: 8-76 rpm

4. Velocidad de la caja de cambios planetaria: 5-52 rpm

5. Diámetro del impulsor: 94 mm

6. Estilo del impulsor: torsión espiral de sección transversal variable, hélice de 90 °

7. Material del agitador: 304

8. Velocidad lineal del agitador: 0,03-0,37 m/s

9. Número de agitadores: 2

10 Distancia entre remos: 6 ± 1 mm

11 Distancia entre la paleta y la pared del cañón: 3 + 1 mm

12 Distancia entre la paleta y el fondo del balde: 2-3 mm


Dispersión parte

1. Frecuencia de trabajo: 5-50 Hz

2. Poder descentralizado: 1.1kw

3. Velocidad de dispersión: 450-4450rpm

4. Diámetro de la placa de dispersión: 60 mm

5. Estilo de placa de dispersión: zigzag

6. Materia: 304

7. Velocidad lineal dispersiva: 1,3-13 m/s

8. Número de discos distribuidos: 1

9. Número de ejes distribuidos: 1


raspado de piezas

1. Materia: 304

2. Material: politetrafluoroetileno

3. Velocidad de raspado de paredes: consistente con la velocidad de la caja planetaria

4. Desmontable o no: diseño desmontable (la pared de raspado debe eliminarse en un proceso de alta viscosidad)


Base y piezas de elevación

1. Material del componente: acero al carbono para estructura de alta rigidez

2. Modo de elevación: elevación hidráulica

3. Guía de elevación: varilla guía

4. Carrera de elevación: ≤ 225 mm


Partes superiores del cañón

1. Material del cañón superior: 304

2. Puerto de alimentación de polvo + líquido: un cubo de alimentación de espejo DN50

3. Foco: un espejo de vidrio templado DN50

4. Vacío + ventilación: un cable interno G1 / 2 "

5. Puerto de escape: compartido con puerto de vacío

6. Puerto de medidor de vacío con pantalla digital: interfaz de diente métrico de tornillo interno M14 × 1,5


Sistema de control

1. Gabinete eléctrico: utilizado para la colocación de componentes eléctricos de bajo voltaje como convertidor de frecuencia

2. Panel de operación: se utiliza para colocar botones, perillas, etc.

3. Fuente de alimentación: CA 3 × 380 V ± 5 %, 50 Hz

4. Modo de control: control electrónico

5. Modo de control de potencia y regulación de velocidad: arranque y control del inversor

6. Modo de refrigeración: refrigeración por aire

7. Modo de operación: el botón + perilla correspondiente se opera en el panel superior del gabinete eléctrico

8. Tabla de visualización de temperatura digital: temperatura del material

9. Botón de parada de emergencia: uno

10 Sistema de alarma: alarma de sobrecalentamiento, apagado de alarma de sobrecalentamiento, apagado de alarma

11 Pantalla de velocidad: la tabla del panel muestra la velocidad

12 Indicador de encendido: uno


Sistema de interbloqueo de seguridad

1. Parada de emergencia: presione el interruptor de parada de emergencia para detener el equipo inmediatamente sin ninguna operación

2. Comience a mezclar a baja velocidad: puede rotar mientras levanta el barril

3. Dispersión de alta velocidad: el cañón se puede girar solo cuando está en su lugar

4. Bloqueo de seguridad en funcionamiento: cuando la máquina está funcionando para mezclar, el cubo de mezcla no se puede bajar ni abrir.

5. Evite el reflujo de la tubería de vacío: el diseño especial del tanque de compensación de vacío puede prevenir de manera efectiva que el aceite de la bomba de vacío fluya hacia el tanque de mezcla

6. Parada por falla de operación: el convertidor de frecuencia está equipado con sobrecarga, sobrecorriente, sobretensión, fuga, falta de protección

7. Elevación de la cubeta mezcladora: la cubeta mezcladora solo puede elevarse después de que esté en su lugar.

8. Si no se descarga el vacío en el tambor mezclador (no se restablece la presión normal), no se puede reducir.

9. El tambor de mezcla se puede iniciar solo después de que se eleve a la posición correcta y se disperse a alta velocidad.

10 Después de que el tambor de mezcla sube a la posición, está equipado con un sistema de protección de bloqueo para evitar que el tambor de mezcla caiga anormalmente cuando sube a la posición alta.

11 Durante la etapa de mezcla en seco, el agitador debe girar y levantar el tambor.


Otras instrucciones

1. Sonda de temperatura: Pt100

2. Método de medición de temperatura: el cabezal de medición de temperatura instalado en la pared del barril se utiliza para detectar la temperatura del material

3. Cojinete de piezas de transmisión: las piezas de alta velocidad son cojinetes importados, las piezas de baja velocidad son cojinetes nacionales

Sello de aceite: marca nacional, sello estático con junta tórica, sello dinámico con sello mecánico

4. Grasa lubricante: marca nacional

5. Aceite lubricante para sello mecánico: marca importada

6. Válvula: marca nacional

7. Demanda de diseño de vacío: los clientes deben proporcionar su propio sistema de vacío con una capacidad de bombeo de 2l / S (2xz-2)

8. Mantenimiento del vacío: - 0,098 mpa, mantenimiento de la presión durante 24 horas, superior a -0,085 mpa, sin fugas en el cilindro

9. Potencia total del host: > 3kw

10 Peso total: alrededor de 550Kg

11 Tamaño del equipo: largo 1000 mm × ancho 700 mm × alto 1835 mm

12 Color exterior: beis

13 Capacidad de carga del suelo: 900 kg / m2
