vacuum mixer machine

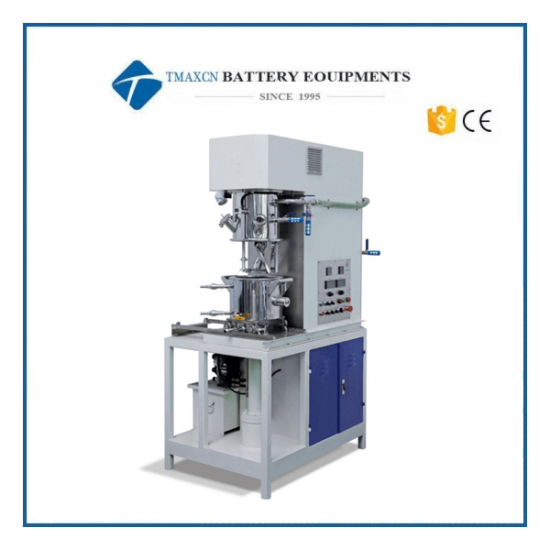

Máquina mezcladora mezcladora de vacío planetaria de alta velocidad de 5L

  • Model Number:

    TMAX-LMX5L
  • Pago:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    5 days
Detalles del producto

Máquina mezcladora mezcladora de vacío planetaria de alta velocidad de 5L


Está hecho de acero inoxidable SUS304, que puede resistir la corrosión de ácidos, álcalis y solventes orgánicos. Al mismo tiempo, puede aspirar el barril mezclador y remover la lechada en el estado de vacío, de modo que no haya burbujas en la lechada, para que el proceso de recubrimiento del material de mezcla sea más uniforme. El agitador del instrumento está diseñado como un agitador de cinta en espiral y un mezclador planetario para lograr que no haya una zona muerta de mezcla en el barril de mezcla. De acuerdo con los requisitos del proceso, la placa de dispersión y la mezcla de revolución adoptan una operación de velocidad de múltiples etapas, y se puede configurar la velocidad y el tiempo de cada etapa.


*Está hecho de acero inoxidable SUS304 y puede resistir la corrosión de ácidos, álcalis y solventes orgánicos.

* Cuatro impulsores de agitación planetaria de doble eje, impulsor de marco giratorio con placa de dispersión de alta velocidad y raspado de paredes, sin ángulo muerto de mezcla;

*La macromezcla se realiza mediante la rotación y rotación de la agitación a baja velocidad, y la micromezcla se realiza mediante la fuerza de corte en la placa de dispersión de alta velocidad;

* En el entorno de vacío, las burbujas producidas en el proceso de mezcla se pueden eliminar de manera efectiva y el efecto de mantenimiento del vacío es bueno;

* Se puede llevar a cabo la operación de velocidad de varias etapas, y se puede configurar la velocidad de agitación y el tiempo de cada sección

* El diseño de elevación del barril de lodo, equipado con foco, fácil de operar, garantiza la seguridad en el proceso de mezcla al vacío;

* Diseño de tanque de mezcla encamisado, puede pasar agua de refrigeración, adecuado para una variedad de requisitos de proceso, con controlador de temperatura y sistema de alarma de alta temperatura;


*Rango de viscosidad (mPas): 1800 ~ 11000

*Contenido sólido aplicable (%): 18 ~ 88


Especificaciones

1-1 Nombre, especificación y modelo de la máquina

1. Mezclador de vacío de dispersión planetaria;

2. TMAX- LMX5L

1-2 Estructura basica

A. Cangilón de elevación hidráulica con estructura en voladizo;

B. modo de medición de temperatura directo único;

C. Eje monodisperso + doble eje de agitación + con pared rascadora

1-3 Barril inferior (tambor mezclador)

A. Especificación: diá. 240 mm × 180 mm; volumen de diseño: 8L; volumen efectivo: 5

B . Material del revestimiento: SUS304;

C . La pared interior se pule después del torneado para garantizar una buena redondez;

D . El plano de la brida superior del tambor mezclador está sellado con el cuerpo del cilindro superior a través de un anillo de sellado;

mi . G1 / 2 "válvula de bola de descarga en la parte inferior del barril;

F . Cuerpo de barril con un par de asas.

G. La interfaz de entrada y salida es G3/8 ", equipada con unión de apertura rápida; la camisa se puede enfriar o calentar con agua fría o agua caliente.

1-4 Barril superior

Un Material: SUS304;

B.A Φ Tolva de alimentación de 40 polvos/líquidos, que se puede abrir y cerrar rápidamente; 1 foco; 2 ventanas pequeñas (un puerto de foco y un orificio de observación), un manómetro de vacío y otras tuberías de conexión necesarias (vacío/ventilación/espera).

1-5 sistema de mezcla

Al mismo tiempo, combinado con el diseño de baja holgura de la lechada de mezcla, el agitador de baja velocidad hace que los materiales produzcan un fuerte movimiento de interferencia de amasado y un movimiento de circulación arriba-abajo/izquierda-derecha; La placa de dispersión de alta velocidad corta fuertemente y rompe los materiales para asegurar que los materiales se dispersen completamente y se mezclen uniformemente.

1-6 -1 Motor, reductor

A. Cantidad: un juego;

B. Potencia del motor: 1.5kw/4p;

C. Con regulador de velocidad de frecuencia variable de 1,5 KW a juego con el motor;

D. El reductor coincidente BL1 tiene una relación de reducción de aproximadamente I = 29 y un factor de servicio de FA = 1,0.

1-6-2 velocidad de revolución planetaria

Velocidad: 0 ~ 50 rpm (marco de referencia: tierra), ajustable.

1-6-3 raspador de pared

Cantidad: 1 grupo; material de raspado: SUS304 y teflón; consistente con la velocidad de revolución.

1-6-4 valor de referencia de autorización (no obligatorio)

A. Tolerancia entre la suspensión de mezcla y el fondo: 2-4 mm;

B. Tolerancia entre la lechada de mezcla y la pared del barril: 3 ± 1,5 mm;

1-7-1 eje de mezcla / velocidad de mezcla de pulpa

Velocidad: 0 ~ 80 rpm (marco de referencia: caja planetaria); o 0 ~ 130rpm (marco de referencia: tierra); ajustable.

1-7-2 lechada de mezcla

Un Material: SUS304; B. cantidad: uno (Grupo).

1-7-3 forma de mezcla

"Tipo de giro en espiral"; velocidad lineal: 0 ~ 0,55 m/s (sistema de referencia: caja planetaria).

Motor distribuido 1-8-1

A. Cantidad: uno; B. potencia del motor: 2.2kw/2p; C. Gobernador de frecuencia variable emparejado con motor.

1-8-2 velocidad de dispersión (rotación)

A. Velocidad: 0 ~ 6000 rpm, ajustable; B. velocidad lineal: 0 ~ 17 m/s.

Eje y disco de dispersión 1-8-3

Un Material: SUS304; C. diámetro de la placa de dispersión: Φ 55 mm;

B. Se instala una placa de dispersión en el eje de dispersión para garantizar una mejor dispersión/mezcla.

1- 9 Sistema de elevación

A. Elevación hidráulica: cilindro tipo pistón Φ 63/D40 × S 270; equipado con doble varilla guía y dispositivo de posicionamiento; Posicionamiento seguro y fiable.

B. Un conjunto de estación de bombeo de aceite hidráulico con un motor de 0,37 kw/4p; Sin fugas de aceite y bajo nivel de ruido.

C. Altura de elevación: 270.

1-1 0 Sistema de vacío

R. El proceso de agitación y dispersión se puede realizar al vacío y el grado de vacío es inferior a -0,098 MPa.

B. Equipado con bomba de vacío 2xz-2.

C. Con depósito de inercia de vacío e interruptor.

D. Sello dinámico: sello mecánico; sello estático: junta tórica.

E. Mantenga la presión durante 24 horas, no hay fugas de aceite en el barril de mezcla bajo la condición de mezclar o mantener la presión.

1-11 sistema de posicionamiento

A. Con el dispositivo de ajuste de posicionamiento y el dispositivo de bloqueo, puede colocar con precisión el tambor mezclador y el barril superior y evitar la rotación.

B. El tope de posicionamiento de la pestaña inferior del barril superior coincide con el tambor mezclador con precisión para garantizar una posición razonable y un posicionamiento preciso del cubo mezclador.

1-12 sistema de control

(control de operación manual)

A. Función de control de operación manual: arranque/parada de vacío, regulación de velocidad de conversión de frecuencia, visualización de temperatura (o control de temperatura), interruptor de foco, elevación, parada de emergencia de operación y otras funciones se llevan a cabo en el panel de operación.

Nota: la dispersión tiene función de temporización (recomendada, pero no incluida en la operación manual convencional (sin PLC y pantalla táctil).

B. Función de operación de la interfaz hombre-máquina: este artículo es un artículo opcional. Si el cliente lo necesita, se incrementará el precio y se cotizará el esquema por separado.

1-13 operación segura

1. Conforme a JBIT 7669-2004 estándar de mezcla de plástico

2. La pintura debe ser uniforme, plana, consistente en color y brillante; la superficie de la pintura debe ser transparente, antiadherente, fuerte adherencia, llena de elasticidad, sin arrugas, peladuras, fugas, marcas de flujo, burbujas y otros fenómenos. Está de acuerdo con Hg/t3228-2001.

1-15 Sistema de seguridad

A. Según el convertidor de frecuencia y el interruptor de límite de carrera, a través de la ruta de control de diseño especial, el cuerpo de la lata se puede detener automáticamente cuando alcanza la posición especificada.

B. La parte de mezcla/dispersión del equipo no puede iniciarse durante el proceso de elevación del barril; de manera similar, cuando la máquina está procesando la mezcla, el barril no se puede bajar y el tambor de mezcla no se puede abrir.

C. El diseño del circuito, como el interruptor de proximidad, se usa para garantizar que el tambor de mezcla no se pueda bajar bajo el estado de vacío.

D. El diseño especial del tanque intermedio de vacío puede evitar que el aceite de la bomba de vacío regrese al tanque de mezcla.

E. Los cierres tipo perno de la puerta se colocan en la tapa de la caldera y el tambor mezclador para evitar que el cilindro de aceite se caiga automáticamente.

1-14 modo de medición de temperatura

La sonda de medición de temperatura está ubicada en la pared (o fondo) cerca de la parte inferior del barril, que entra en contacto con el material y muestra la temperatura.

1-15 potencia total del motor principal

3.7KW + potencia del motor de elevación: 0.37kw

Voltaje/frecuencia de trabajo: 380 V/50 Hz/trifásico; voltaje de control: 220 24V.

1-1 6 dimensión total del equipo: 1050x560x1200 (mm);

1-1 7 peso del equipo: alrededor de 400 kg;
