Electrolyte Filling Machine

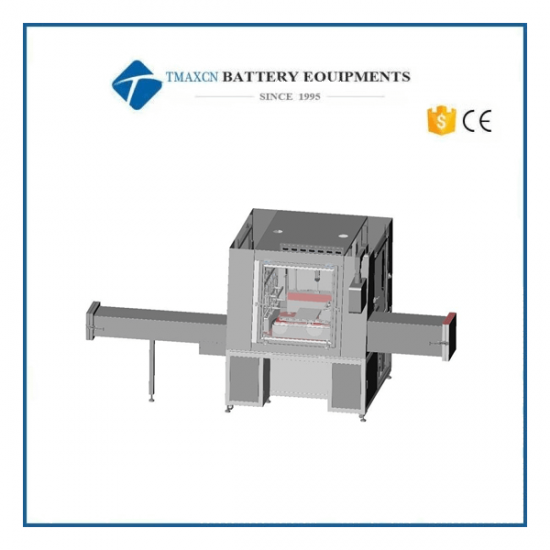

Máquina automática de llenado de electrolitos para celda de bolsa

  • Model Number:

    TMAX-ZDZY
  • Pago:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    5 days
Detalles del producto

Máquina automática de llenado de electrolitos para celda de bolsa

Se utiliza principalmente para célula de la bolsa automático llenado de electrolitos , evaluación de la difusión al vacío, sellando después del llenado de electrolitos.

Coloque manualmente la batería en el accesorio y colóquela, pise el pedal y el tocadiscos se moverá automáticamente a la siguiente estación para electrólito inyección. Después electrólito se completa la inyección, girará a la caja de pie de vacío para desgasificación (tiempo ajustable, presión de vacío, desgasificación veces) y quedarse quieto . Después de la desgasificación se completa, diríjase a la estación de pre-sellado al vacío. Después de completar el sellado previo, gire a la posición inicial, retire manualmente la celda de la batería sellada y sujétela nuevamente para comenzar la operación del ciclo. .

Tamaño de celda aplicable:

Tamaño de la celda de la bolsa (mm)

Observación


battery filler

1. Buena consistencia de forma y tamaño de la batería;

2. Requisitos de compatibilidad del tamaño de la batería cuadrada (mm) El dispositivo puede contener de 4 a 8 celdas y la tolerancia de tamaño es de ± 2,0 (cuando A≤60, se pueden colocar 8 piezas y A≥60 solo se pueden colocar 4 piezas);

Tamaño A: ≤125 mm (incluidas pestañas);

Tamaño B: ≥30 mm (sin incluir el tamaño del sellado del borde);

tamaño C: 60-140±2 mm;

Tamaño D: ≥30 mm (sin bolsa de aire perforada dentro de los 30 mm de la altura hacia abajo de la apertura de la bolsa de aire de la celda de la batería);

Tamaño E: 2-20 mm;

Estructura de la máquina

battery filler

Parámetros principales

1. Dimensiones generales y dimensiones de la cámara de transición:

General dimensiones : 3,8 m de largo x 1,6 m de ancho x 1,9 m de alto (tamaño neto: 1,6 m de largo x 1,6 m de ancho x 1,2 m de alto),

La transición frontal cámara Talla : longitud 900 *ancho 400 *altura 400 ,

Él espalda transición tamaño de la cámara: longitud 550 *ancho 400 *altura 400 .

(Usando la puerta interior y la puerta exterior, la apertura de la puerta interior se controla mediante un cilindro de aire y un pedal, y la puerta exterior se controla manualmente)

2. Cinta transportadora

Con el fin de garantizar la continuidad de la alimentación, se fabrica especialmente un conjunto de cintas transportadoras de alimentación en el recipiente de sobrealimentación, que se controla mediante un pedal.

3. Materiales principales

use placa de acero inoxidable SU304 y paso cuadrado, la caja de vacío está hecha de aleación de aluminio con tratamiento de oxidación, la parte de carga del marco está hecha de pintura de soldadura de paso cuadrado de hierro de 50 mm * 50 mm * 3,0 mm, y la parte superior del la chapa está hecha de acero inoxidable de 1,5 mm. Después de hacer el tablero, se pinta el exterior.

4. Anillo de cristal y guante

el vidrio de la guantera está hecho de una placa de PC transparente importada de 6 mm, la placa de PC transparente está hecha de un marco de metal de acero inoxidable, sujeta con tornillos, el anillo del guante está hecho de material anticorrosión, el anillo del guante y el anillo de sellado están instalados en la PC transparente sobre el tablero.

5. Guantes de brazo largo, copas para los pies y ruedas

Los guantes de estación de operación reservados son guantes de brazo largo resistentes a ácidos y álcalis. Se proporciona un par (2 en total) como estándar. Hay tazas de 4 pies y 4 ruedas. Las copas de los pies están listas para ser instaladas. Después del posicionamiento.

6. Tecnología de procesamiento y junta a tope.

todas las placas inferiores están totalmente soldadas para garantizar la estanqueidad. Las juntas a tope se unen mediante algodón de sellado más tornillos y tuercas, y hay una puerta de mantenimiento rápido.

7. Electrólito sistema de almacenamiento:

Equipado con dos conjuntos de sistemas de suministro de líquido automático de electrolito, almacenamiento de líquido, inyección de líquido y eliminación de burbujas a presión constante, que se pueden usar en ciclos y tienen una función de alarma cuando el tanque de electrolito está vacío.

8. Sistema antiagarrotamiento

la bomba de inyección de líquido se transmitirá automáticamente de acuerdo con el tiempo predeterminado (la duración se puede configurar) cuando la bomba de inyección de líquido no se usa durante mucho tiempo y la aguja no gotea para evitar que la cristalización del electrolito haga que la bomba de inyección mermelada.

9. Función de retención de apagado

la caja de absorción se puede mantener bajo presión cuando la energía está apagada. (Puede evitar que el cilindro provoque la explosión de la caja debido a la presión excesiva en el cilindro superior después de que se apaga la energía bajo presión). Todo el sistema se puede restaurar después de que se restablezca la energía. Detecta automáticamente el estado en el que se puede completar la operación antes de que se corte la energía.

10 Función de sellado automático

La estación de sellado puede distinguir automáticamente el sellado de la batería que se ha llenado con líquido y la batería que no se ha llenado con líquido no está sellada.

11 La función de juicio NG de la bolsa de aire

antes de la inyección de líquido, la bolsa de aire está bien y no está bien. Después de tirar de la bolsa de aire, el sistema distingue automáticamente el estado OK y NG de la bolsa de aire, y la aguja de inyección de líquido solo está en el estado OK de la bolsa de aire. La boca se bajará para inyectar líquido automáticamente.

Iluminación de la guantera: lámpara LED DC24V con iluminación, material anticorrosión, interruptor de control de pantalla táctil.

12 Parámetros de la bomba de inyección

Volumen máximo de inyección de líquido por círculo: 2,2 g/revolución por segundo; precisión: menos del 0,25%

La precisión de la inyección es alta, la precisión está dentro del 0,25%

Amplia aplicabilidad, adopta un diseño de estructura de núcleo de válvula rotativa, adecuado para baja viscosidad (<10000CPS), viscosidad media (10000~100000CPS), a alta viscosidad (>100000~500000CPS)

Anticontaminación, adopta un diseño de estructura de núcleo de válvula rotativa, sin anillo de sello dinámico, fácil de limpiar y simple de mantener, se puede usar para el llenado aséptico y cumple con los requisitos de las industrias alimentaria, farmacéutica y de otro tipo.

Usando anticorrosión, cabezal de bomba de cerámica especial de alta resistencia al desgaste, diseño de larga duración, componentes importados en piezas clave, fuerte capacidad anticorrosión, confiable y duradero

La máquina tiene una función de conteo automático.

Fácil de usar, evite la bomba de inyección de líquido tipo válvula unidireccional con anillo de sellado dinámico que es propenso a las burbujas de aire

Sin reemplazo dinámico del anillo de sellado, más simple, más conveniente y más fácil de mantener que las bombas de émbolo

Modo de control, el PLC conectado se puede controlar automáticamente o se puede operar manualmente mediante un interruptor de pie externo
