tab welding machine

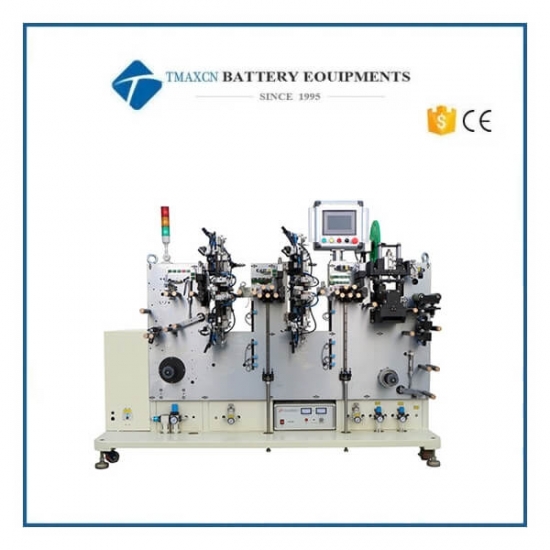

Máquina automática de soldadura de pestañas para celdas cilíndricas

  • Model Number:

    TMAX-TWM
  • Pago:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    5 days
Detalles del producto

Máquina automática de soldadura de pestañas para celdas cilíndricas


1. Descripción del equipo:

Él Las funciones de esta máquina automática de soldadura de pestañas incluyen: alimentador de electrodos, electrodo de soldadura, cinta adhesiva para electrodos, cinta adhesiva para juntas de revestimiento en blanco, corte de electrodos, enrollado de electrodos, etc.

2. METRO ain componentes de la máquina

2. 1. Mecanismo de cremallera:

Incluye el cuerpo principal del bastidor, la placa grande (placa de montaje) y los componentes de la interfaz hombre-máquina.

(a) El cuerpo principal del bastidor soporta y fija todo el equipo;

(b) La placa grande (placa de montaje) proporciona un plano de instalación unificado y una referencia para otros sistemas;

(c) Los componentes de la interfaz hombre-máquina controlan el funcionamiento del equipo;


2. 2. electrodo mecanismo de desenrollado y rectificado:

(a) El electrodo La bobina está fijada por un eje neumático de 3 pulgadas, que es impulsado por un servomotor para desenrollarse activamente. La tensión del cilindro es controlada por una válvula reguladora de presión de precisión, y la electrodo la tensión es constante;

(b) El servomotor de corrección de desviación impulsa el par de varillas roscadas para ajustar automáticamente la posición de la bobina, de modo que la posición del borde exterior de la electrodo es estable. Él electrodo el transporte y el posicionamiento se completan con el electrodo El dispositivo de rodillos transportadores y el mecanismo de posicionamiento y detección de fibra óptica, y cada longitud de transporte está controlada por el servomotor y la detección de fibra óptica.

2. 3. Electrodo mecanismo de suministro y corte:

electrodo dispositivo de desenrollado, enderezamiento y transporte: electrodo es el modo de alimentación de la bobina, la tensión de desenrollado está controlada por un mecanismo de desenrollado activo, electrodo se nivela mediante un mecanismo de nivelación después de desenrollar, electrodo El transporte adopta el transporte de husillo de bolas con servomotor, corte de longitud fija para garantizar la precisión de electrodo longitud de transporte; electrodo El dispositivo de transporte adopta el diseño del módulo, a través de una guía lineal y un dispositivo de bloqueo. El modelo de ajuste es conveniente y rápido, la precisión es estable, la longitud expuesta del electrodo está asegurado, y el error de paso del electrodo se distribuye dentro de la electrodo . Antes de soldar, ambos lados del metal del electrodo deben alinearse para garantizar la precisión de la posición y la precisión de la soldadura del electrodo negativo.

2. 4 . Electrodo mecanismo de soldadura:

(a) Con Kepu/Gold y una máquina de soldadura por ultrasonidos. Soldadura automática según la posición del recubrimiento, tiempo de soldadura, presión, carrera y velocidad ajustables;

(b) Se proporciona un dispositivo de modo de dispensación y hay un revestimiento deficiente electrodo función de detección y electrodo no esta soldado.

2. 5 . Electrodo mecanismo de tracción

El servomotor acciona las ruedas dentadas para tirar del electrodo s, diseño de ángulo de gran alcance y un electrodo Se proporciona rodillo de presión.

2.6. Electrodo mecanismo de almacenamiento:

El rodillo de transición está fijado a la disposición vertical de los rieles rectos, la placa está reservada y la tensión es constante. El rodillo de transición alcanza la posición límite, regresa automáticamente, producción normal.

2. 7 . Cinta de protección mecanismo:

Automático cinta adhesiva según la posición del recubrimiento; use un modo de gelatina único, alta precisión, longitud ajustable, estructura estable, ajuste conveniente. Está equipado con una gelatina para encontrar una institución positiva. Hay una función de alarma de vacío cuando hay un mecanismo de gelatina sin adherirse a la película. Con dos juegos de mecanismos adhesivos, se pueden unir 4 cintas. El mecanismo de la gelatina puede abrirse selectivamente.

2.8. Electrodo dispositivo de eliminación de polvo:

El polvo en la superficie de la placa se limpia con un cepillo para eliminar la interfaz del tubo de polvo.

2.9. Electrodo mecanismo de cobro:

Después de cortar el soldado y electrodo con cinta , utilice el automático colección de electrodos mesa.

Nota: Cuando el electrodo se cambia la variedad, se cambia la parte dedicada.
