Automatic Winding Machine

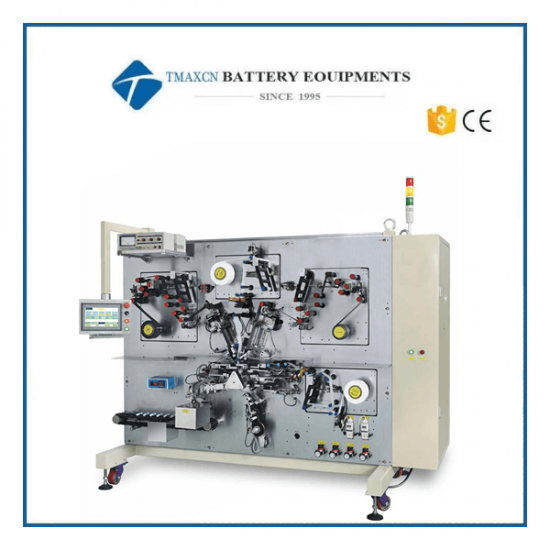

Máquina bobinadora automática para línea de producción de celdas cilíndricas y supercondensadores

  • Model Number:

    TMAX- ZQR60
  • MOQ:

    1
  • Pago:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    5 days
Detalles del producto

Máquina bobinadora automática para línea de producción de celdas cilíndricas y supercondensadores


ESPECIFICACIONES:

1 Esta máquina es bobinadora automática completa usado para Máquina de bobinado de baterías de condensadores y cilindros .

2 El proceso de bobinado total se completa automáticamente.

1) Diámetro exterior del núcleo de la batería terminada: D=φ25-φ70mm con tolerancia ±0.8%.

2) Diámetro de la hoja de bobinado: φ8-φ20 mm (estándar d = φ8 mm)

3) Longitud de bobinado: 1000-6000 mm

4) Altura del núcleo de la batería terminada: b = 100–170 mm

5) Terminación de la cinta protectora: 1,1-2 ciclos, ajustable, posición del palo ajustable, Longitud superpuesta: 50-360 mm

6) Núcleo de la batería terminado Grado de alineación de los bordes de la siguiente manera

7) modo de bobinado de la siguiente manera

Proceso tecnológico:

Separador alimentación → Detener la alimentación de cinta y cinta protectora → Alimentación de placas positivas y negativas → Detección de láminas positivas y negativas → Bobinado de grupo de polos

→Control de longitud→Pegar la cinta de terminación y la cinta protectora→ Monitoreo del diámetro final → Biselado → Agujero pasante → Prueba de cortocircuito → Buena discriminación de productos.

para materiales :
