máquina de prueba de cortocircuito de la batería
Model Number:
TMAX-6055-NTPago:
L/C D/A D/P T/T Western UnionDelivery Time:
20 day
Contactar ahora
- Correo electrónico : [email protected]
- Correo electrónico : [email protected]
- Wechat : Wechat 18659217588
Anterior:
bobinadora semiautomática para el montaje de la batería cilíndricaSiguiente:
Máquina automática de soldadura por puntos de un solo lado para 18650 celdas

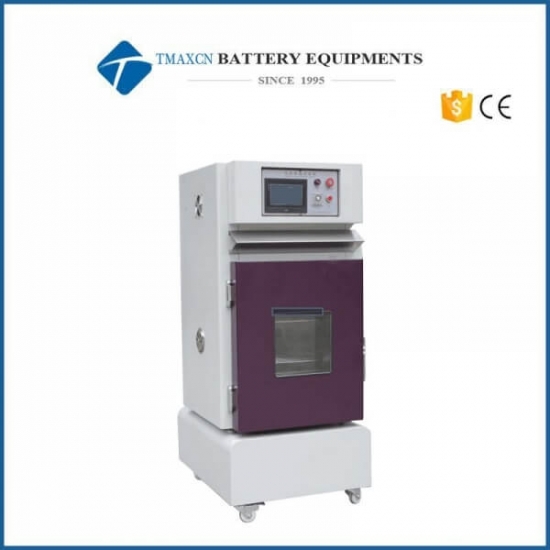

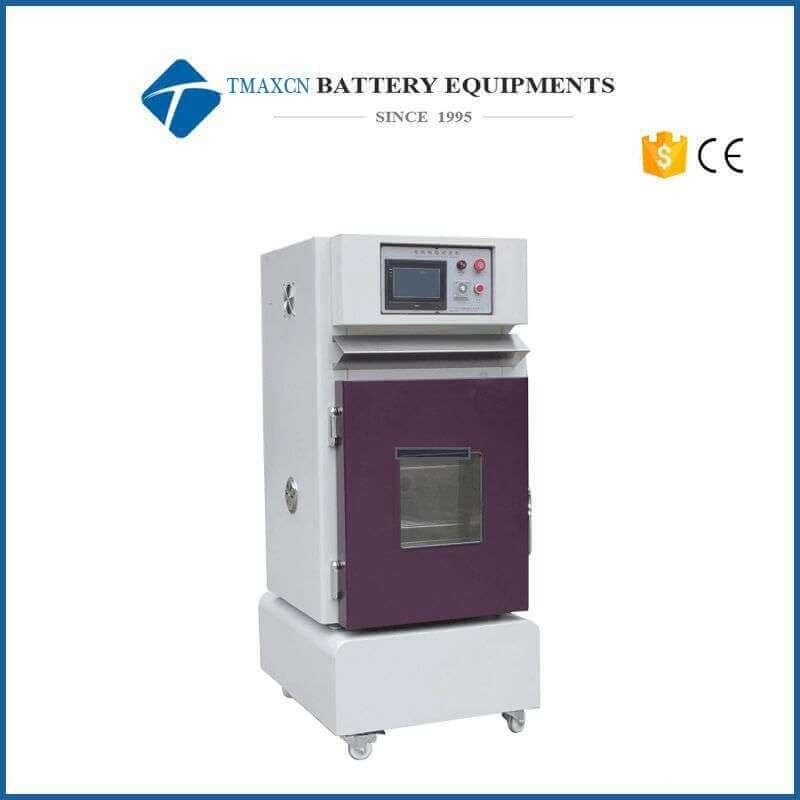

máquina de prueba de cortocircuito de la batería
1) nombre del producto : batería cortocircuito prueba máquina
2) modelo : tmax -6055-nt
3) equipo descripción :
3.1 la alta corriente controlada a distancia la máquina de prueba de cortocircuito está diseñada para cumplir con las diferentes baterías requisitos de prueba de cortocircuito. la máquina de prueba de corto circuito debe cumplir con el Rango de resistencia interna según los requisitos estándar. ≤ 100m Ω para obtener el cortocircuito máximo corriente requerida por el prueba.
3.2 controlar modo: control plc, use contactor de corriente alterna schneider como componente del interruptor, prueba de ajuste condiciones en la interfaz plc, el contactor chupa y envía un cortocircuito fuerte corriente para hacer que todo el circuito sea corto, alcance la prueba requerida corriente, el resistencia de bucle en el proceso de el equipo (es decir contactor resistencia + conexión terminal + batería accesorio total resistencia de 80 ± 20mΩ). la corriente máxima de cortocircuito del contactor es 1000a. la corriente máxima de cortocircuito que puede soportar el circuito de prueba es 1000a. la temperatura de la superficie de la batería, los datos de cambio de voltaje y el cambio de corriente los datos durante la prueba son detectados por el elemento de adquisición y retroalimentados a el control principal de plc programa.
4) criterio :
gb 31241-2014 "requisitos de seguridad para baterías de iones de litio y paquetes de baterías para productos electrónicos portátiles"
gb / t 18287-2013 "especificación general de la batería de iones de litio del teléfono celular"
gb / t 8897.4-2008 "los requisitos de seguridad de la batería de litio original de la parte 4 de la batería"
yd / t 2344.1-2011 "batería de fosfato de litio y hierro para comunicación parte 1: batería integrada"
gb / t 21966-2008 "baterías de litio y baterías en el transporte de requisitos de seguridad"
mt / t 1051-2007 "batería de iones de litio para lámpara de minero"
yd 1268-2003 "Requisitos de seguridad y métodos de prueba para baterías de litio y cargadores para teléfonos móviles de comunicación"
gb / t 19521.11-2005 "batería de litio mercancías peligrosas características peligrosas de la prueba de seguridad"
ydb 032-2009 "paquete de baterías de iones de litio para respaldo"
ul 1642 "estándar de batería de litio"
ul 2054 "paquete de baterías domésticas y comerciales"
un38.3 "recomendaciones sobre el transporte de mercancías peligrosas - manual de ensayos y criterios parte iii"
mh / t 1052-2013 "especificación de prueba de batería de litio para transporte aéreo"
iec62133-2012 "Requisitos de seguridad para baterías y acumuladores que contienen electrolitos alcalinos o no ácidos"
iec 62281: 2004 "requisitos de seguridad para baterías de litio y baterías en el transporte"
iec 60086: 2007 "Requisitos de seguridad de la batería original parte 4 para baterías de litio"
5) característica:
sistema de control |
1. toque por favor interfaz.
2. control de temperatura pid, temperatura constante automática y compensación de alta temperatura.

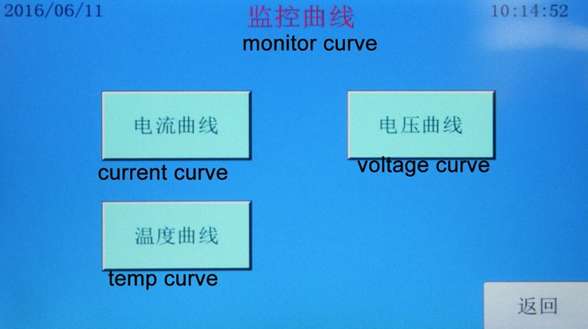

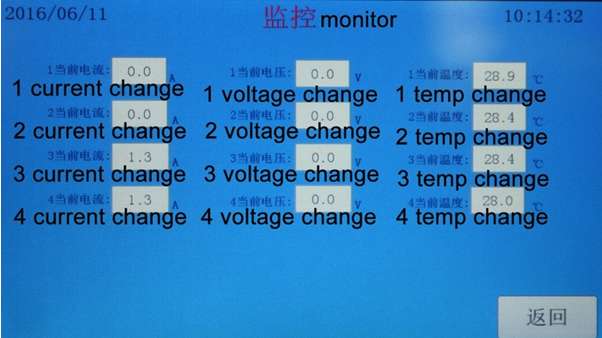

3. registrar la temperatura de la superficie de la batería, la corriente y voltaje.
4. el proceso de prueba es automáticamente revisado. |
alto contactor actual |
1. la corriente de trabajo nominal es 1000a dc, equipada con un soplador magnético serie partición vertical extinción de arcos extinción de arcos sistema.
2. el sistema electromagnético y el sistema de extinción del arco de contacto principal se fijan respectivamente en el marco de la base de la instalación, adoptando un giro de esquina tipo beat sistema electromagnético y una bobina de atracción de doble devanado para instalar una presión acanalada dispositivo en los bordes giratorios y esquinas;
3. el contactor está hecho de cobre. baja resistencia y respuesta rápida |
r control de emoticones |
1. control inalámbrico de larga distancia;
2. Función confiable, estable, de autobloqueo y enclavamiento, fuerte capacidad antiinterferente, larga vida útil
|
adquisición de voltaje |
Voltaje de medición: 0-100v,
garantizar la precisión de la prueba precisión de la pantalla: f.s ± 0.2% rdg ± 1 dígito
método de acción: 2 métodos integrales
frecuencia de adquisición: 2 veces / segundo
número de canales: 2 canales |
adquisición actual |
corriente de medición: 0-1000a
precisión de visualización: f.s ± 0.2% rdg ± 1 dígito
método de acción: 2 métodos integrales
frecuencia de adquisición: 2 veces / segundo
número de canales: 2 canales |
adquisición de temperatura |
temperatura de medición: -20-600 ° c
precisión de visualización: 0.5 ° c
frecuencia de adquisición: 1 vez / segundo
número de canales: 4 canales |
material de equipo |
caja interior 1.5 mm sus # 201 acero inoxidable,
caja exterior: tratamiento de cocción en placa de acero laminado en frío de 1,5 mm |
función de ventilación |
Hay una entrada de aire en el lado izquierdo del equipo y una salida de humo en la parte superior. el los gases de escape producidos durante la prueba se pueden descargar al exterior a través del ventilador superior y el escape reservado conducto. |
función a prueba de explosiones |
1. la ventana de observación es de tres capas de templado vaso.
2) prueba estructura de caja se divide en interior capa, exterior capa, e intermediosandwich.
3. la puerta de la caja de prueba está hecha de bisagra de acero inoxidable de alta resistencia, segura y confiable. 4. Dispositivo de alivio de presión: hay una ventana de alivio de presión y a prueba de explosión en la parte posterior del dispositivo, con un diámetro de 100mm. |

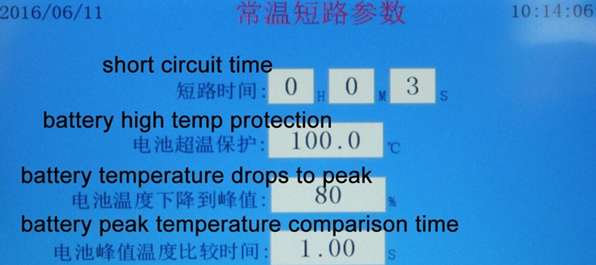

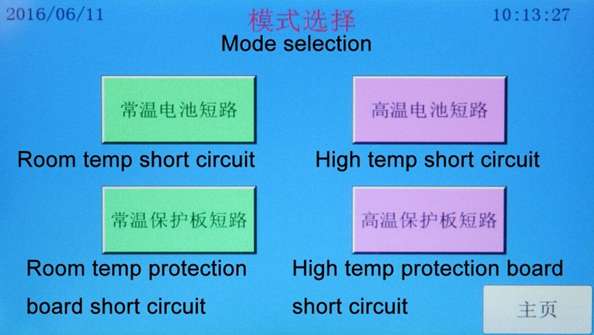

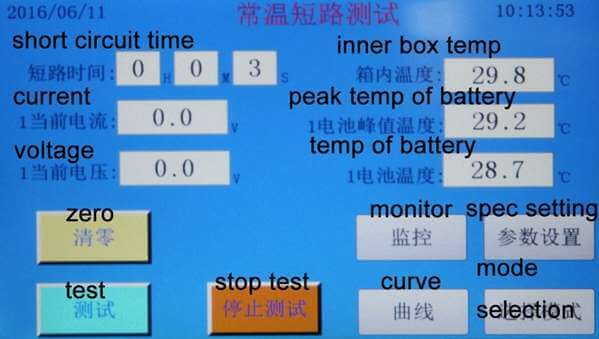

interfaz de modo de prueba |
|
|
|
|
|
|
|
|
|
|
1) especificación:
tensión de trabajo |
|
voltaje de impacto |
ac 1kv / 1.2-50μs & lt; valor pico & gt; 1 minuto |
características de operación |
tensión de arranque en estado frío ≯66 % nosotros voltaje de liberación de estado frío ≯30 % nosotros , ≮5 % nosotros |
modo de cortocircuito |
succión neumática |
máximo medible voltaje de la batería |
100v |
tiempo de respuesta de hvdc |
≤5μs |
max. corriente de circuito |
1000a |
resistencia interna de dispositivo |
80 ± 20mΩ |
distancia de control remoto |
7 metros |
rango de temperatura de prueba |
rt + 10 ~ 100 ℃ |
Actual , voltaje, adquisición de temperatura canales |
total de 8 canales |
tiempo de actuación |
tiempo de respuesta / tiempo de liberación ≯30ms |
vida mecánica |
300,000 veces |
control de temperatura exactitud |
0.1 ℃ |
uniformidad de temperatura |
± 2 ℃ |
fluctuación de temperatura |
± 0.5 ℃ |
tamaño de la cámara de prueba interior |
400 * 400 * 400 mm |
cámara de prueba externa Talla |
950 * 850 * 1650 mm |
ambiente de trabajo |
temperatura: -10 ℃ ~ 100 ℃ humedad: 10 ~ 90% |
suministro de energía |
ac220v, 50hz |
potencia del equipo |
2.5kw |
2) configuración:
1) prueba máquina: 1 conjunto
2) cableado lateral estándar: 2 pares
3) mando a distancia: 1 conjunto
4) tablero de asbesto estándar: 2 piezas
1) suministramos maquinas con soporte de tecnología de batería.
2) nosotros proveemos conjunto completo de equipo de batería de litio para investigación de laboratorio, investigación a escala piloto y producción lin mi.
1 paquete estándar exportado: protección anticolisión interna, embalaje de caja de madera de exportación externa.
2 envío por expreso, por aire, por mar de acuerdo con los requisitos de los clientes para encontrar la forma más adecuada.
3 responsables del daño durante el proceso de envío, cambiará la parte del daño por usted de forma gratuita.
