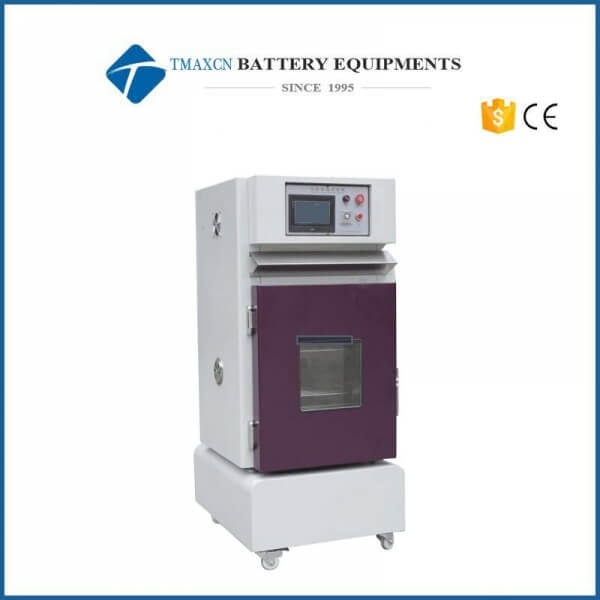

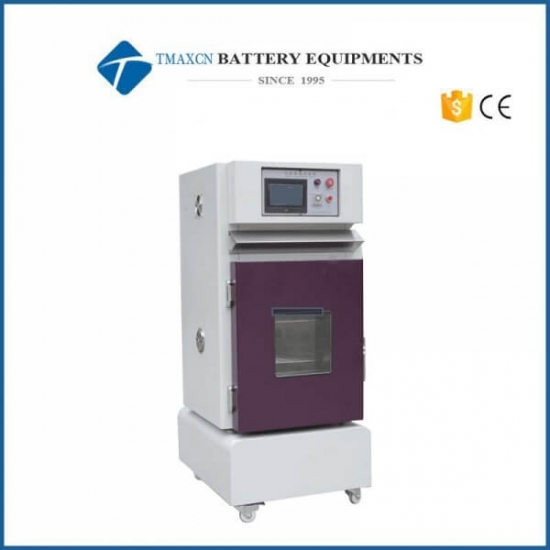

máquina de prueba de cortocircuito de la batería
Model Number:
TMAX-6055-NTPago:
L/C D/A D/P T/T Western UnionDelivery Time:
20 day
Contactar ahora
- Correo electrónico : [email protected]
- Correo electrónico : [email protected]
- Wechat : Wechat 18659217588
Anterior:
máquina de sellado final de calentamiento por vacío de celda de bolsaSiguiente:
Máquina mezcladora de vacío planetaria 1-10l con bomba de vacío y enfriador de agua
máquina de prueba de cortocircuito de la batería
equipo descripción:
1 . la alta corriente controlada a distancia la máquina de prueba de cortocircuito está diseñada para cumplir con las diferentes baterías requisitos de prueba de cortocircuito. la máquina de prueba de corto circuito debe cumplir con el Rango de resistencia interna según los requisitos estándar. ≤ 100m Ω para obtener el cortocircuito máximo corriente requerida por el prueba.
2 controlar modo: control plc, use contactor de corriente alterna schneider como componente del interruptor, prueba de ajuste condiciones en la interfaz plc, el contactor chupa y envía un cortocircuito fuerte corriente para hacer que todo el circuito sea corto, alcance la prueba requerida corriente, el resistencia de bucle en el proceso de el equipo (es decir contactor resistencia + conexión terminal + batería accesorio total resistencia de 80 ± 20mΩ). la corriente máxima de cortocircuito del contactor es 1000a. la corriente máxima de cortocircuito que puede soportar el circuito de prueba es 1000a. la temperatura de la superficie de la batería, los datos de cambio de voltaje y el cambio de corriente los datos durante la prueba son detectados por el elemento de adquisición y retroalimentados a el control principal de plc programa.
criterios:
gb 31241-2014 "requisitos de seguridad para baterías de iones de litio y paquetes de baterías para productos electrónicos portátiles "gb / t 18287-2013 "especificación general de la batería de iones de litio del teléfono celular"
gb / t 8897.4-2008 ", la batería original, parte 4, batería de litio requerimientos de seguridad"
yd / t 2344.1-2011 "batería de fosfato de hierro y litio para comunicación parte 1: batería integrada "gb / t 21966-2008" litio baterías y baterías en el transporte de requisitos de seguridad "
mt / t 1051-2007 "batería de iones de litio para lámpara de minero"
yd 1268-2003 "requisitos de seguridad y métodos de prueba para litio baterías y cargadores para teléfonos móviles de comunicación "gb / t 19521.11-2005 "batería de litio mercancías peligrosas características peligrosas de la prueba de seguridad "
ydb 032-2009 "paquete de baterías de iones de litio para respaldo" ul 1642 "estándar de batería de litio"
ul 2054 "paquete de baterías domésticas y comerciales"
un38.3 "recomendaciones sobre el transporte de mercancías peligrosas - manual de ensayos y criterios parte iii "mh / t 1052-2013" aire especificación de prueba de batería de litio de transporte "
iec62133-2012 "requisitos de seguridad para baterías y acumuladores que contienen electrolitos alcalinos o no ácidos "iec 62281: 2004 "requisitos de seguridad para baterías de litio y baterías en transporte"
iec 60086: 2007 "Requisitos de seguridad de la batería original parte 4 para baterías de litio"
característica:
| sistema de control |
1) toque de plc interfaz. 2) control de temperatura pid, temperatura constante automática y alta compensación de temperatura. 3) registrar la temperatura de la superficie de la batería, la corriente y voltaje. 4) el proceso de prueba es automáticamente revisado. |
| alto contactor actual |
1) La corriente nominal de trabajo es 1000a CC, equipada con una serie magnética soplador tabique vertical de arcilla extinción del arco de extinción sistema. 2) El sistema electromagnético y la extinción del arco de contacto principal Los sistemas se fijan respectivamente en el marco base de la instalación, adoptando un vuelta de esquina tipo beat sistema electromagnético y una bobina de atracción de doble devanado para instalar una presión acanalada |
|
|
dispositivo en los bordes giratorios y esquinas; 3. el contactor está hecho de cobre. baja resistencia y respuesta rápida |
|
| remoto controlar |
1) inalámbrico de larga distancia controlar; 2) Función confiable, estable, de autobloqueo y enclavamiento, fuerte antiinterferente capacidad, largo Servicio vida |
|
| voltaje adquisición |
Voltaje de medición: 0-100v, garantía de precisión de prueba precisión de visualización: f.s ± 0.2% lectura ± 1 dígito método de acción: 2 métodos integrales frecuencia de adquisición: 2 veces / segundo número de canales: 2 canales |
|
| adquisición actual |
corriente de medición: 0-1000a precisión de visualización: f.s ± 0.2% rdg ± método de acción de 1 dígito: 2 integral frecuencia de adquisición de métodos: 2 veces / segundo número de canales: 2 canales |
|
| temperatura adquisición |
temperatura de medición: -20-600 ° c precisión de visualización: 0.5 ° c frecuencia de adquisición: 1 vez / segundo número de canales: 4 canales |
|
| equipo material |
la caja interior 1.5 mm de acero inoxidable sus # 201, caja exterior: tratamiento de cocción en placa de acero laminado en frío de 1,5 mm |
|
| función de ventilación |
hay una entrada de aire en el lado izquierdo del equipo y un humo Salida en la parte superior. el los gases de escape producidos durante la prueba pueden descargarse al exterior a través del ventilador superior y el escape reservado conducto. |
|
| función a prueba de explosiones |
1) la ventana de observación es de tres capas de templado vaso. 2) prueba estructura de caja está dividida en el interior capa, exterior capa, e intermedio emparedado. 3) la puerta de la caja de prueba está hecha de bisagra de acero inoxidable de alta resistencia, segura y fiable. 4. dispositivo de alivio de presión: hay un alivio de presión y ventana a prueba de explosiones en la parte posterior del dispositivo, con un diámetro de 100mm. |
| interfaz de modo de prueba |
|
|
|
|
|
|
|
|
|
|
|
|
|
especificación:
| tensión de trabajo |
|
| impacto voltaje |
ac 1kv / 1.2-50μs & lt; valor pico & gt; 1 minuto |
| operación caracteristicas |
tensión de arranque en estado frío ≯ 66 ％ nosotros voltaje de liberación de estado frío ≯ 30 ％ nosotros ， ≮ 5 5 ％ nosotros |
| corto modo circuito |
succión neumática |
| máximo medible voltaje de la batería |
100v |
| hvdc tiempo de respuesta |
≤5μs |
| max. corriente de circuito |
1000a |
|
dispositivo |
80 ± 20mΩ |
| distancia de control remoto |
7 metros |
| rango de temperatura de prueba |
rt + 10 ~ 100 ℃ |
| corriente, voltaje, temperatura adquisición canales |
total de 8 canales |
| tiempo de actuación |
tiempo de respuesta / tiempo de liberación ≯ 30ms |
| vida mecánica |
300,000 veces |
| control de temperatura exactitud |
0.1 ℃ |
| uniformidad de temperatura |
± 2 ℃ |
| fluctuación de temperatura |
± 0.5 0.5 ℃ |
| tamaño de la cámara de prueba interior |
400 * 400 * 400 mm |
| cámara de prueba externa Talla |
960 * 860 * 1700 mm |
| ambiente de trabajo |
temperatura: -10 ℃ ~ 100 ℃ humedad: 10 ~ 90% |
| suministro de energía |
ac220v, 50hz |
| potencia del equipo |
2.5kw |
configuración:
1) prueba máquina: 1 conjunto
2) cableado lateral estándar: 2 pares
3) mando a distancia: 1 conjunto
4) tablero de asbesto estándar: 2 piezas
1) suministramos maquinas con soporte de tecnología de batería.
2) nosotros proveemos conjunto completo de equipo de batería de litio para investigación de laboratorio, investigación a escala piloto y producción lin mi.
1 paquete estándar exportado: protección anticolisión interna, embalaje de caja de madera de exportación externa.
2 envío por expreso, por aire, por mar de acuerdo con los requisitos de los clientes para encontrar la forma más adecuada.
3 responsables del daño durante el proceso de envío, cambiará la parte del daño por usted de forma gratuita.
