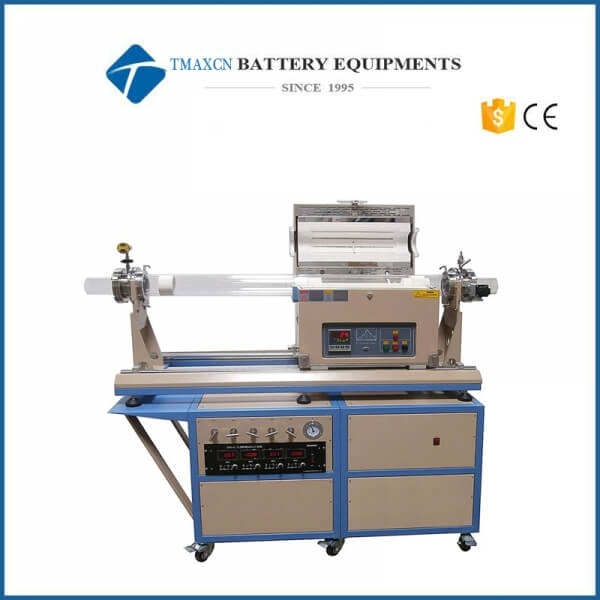

Slliding Furnace

tubo doble (100/80 mm) - horno deslizante cvd y sistema de gas y vacío de 4 canales

  • Model Number:

    TMAX-1200X-4-C4-SL-U
  • Pago:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    15 day
  • Contactar ahora
Detalles del producto

tubo doble (100/80 mm) - horno deslizante de DVD y 4 canales de gas y amplificador; Sistema de vacío


tmax-1200x-4-c4-sl-ul es Un sistema especial de DVD de doble tubo diseñado para recubrir películas delgadas la lámina de metal, especialmente para preparar electrodos flexibles en lámina metálica en la investigación energética de nueva generación. calentamiento rápido y El enfriamiento se puede lograr deslizando el horno. por favor refiérase a las operaciones sección de instrucciones para ver las operaciones del horno:

  • Un tubo de doble cuarzo: 100 mm de diámetro. tubo exterior y suspendido por 80      mm dia. tubo interior lámina metálica (crecimiento de grafeno      sustrato) se envolverá dentro de la superficie del tubo para      reacción de cvd.
  • bridas selladas al vacío      para el tubo doble, que permite que fluyan gases reactivos entre dos tubos (      10 mm de espacio) y flujo de gas inerte dentro del tubo para enfriamiento.
  • 4 canales de gas      controlado por 4 mfcs digitales separados
  • la bomba de vacío es      incluido con adaptador kf25 y tubo para enchufar y usar
  • el riel deslizante es      instalado en la parte inferior del horno de una sola zona, lo que permite un rápido      calentar o enfriar deslizando el horno de un lado a otro.
  • una diapositiva deteniéndose      Se incluye una abrazadera para mantener la posición del horno.

tanto la zona de calentamiento como el sistema de vacío son seleccionables: calentamiento simple o doble zona; bomba de vacío en seco sin aceite de alta velocidad - vbs-m1 o dos etapas bomba mecánica - vbs-acp15.

especificaciones:

estructura del horno

zona de calentamiento individual

  • aislamiento al2o3 de alta pureza        La cámara garantiza una excelente uniformidad de temperatura.
  • Los ventiladores de refrigeración se instalan en        La parte inferior del horno para garantizar una ventilación eficiente.
  • montaje de brida deslizante se hace        de acero inoxidable
  • doble tubo de cuarzo: 100 mm        dia. Tubo exterior y suspendido por 80 mm de diámetro. interior        tubo. lámina metálica (grafeno        sustrato de crecimiento) se envolverá dentro de la superficie del tubo para        reacción de cvd
  • longitud de la zona de calentamiento: 440 mm
    longitud de la zona de calentamiento a temperatura constante: 120 (± 1 ° c) @ 400 ~ 1100 ° c

zona de calentamiento dual

  • aislamiento al2o3 de alta pureza        La cámara garantiza una excelente uniformidad de temperatura.
  • Los ventiladores de refrigeración se instalan en el        parte inferior del horno para garantizar una ventilación eficiente.
  • max. temperatura: 1200 ° c y        temperatura continua: 1100 ° c.
  • dos zonas de calentamiento controladas        por separado:

rieles deslizantes de doble dirección para garantizar   horno se mueve sin problemas.

  • 200mm        longitud para cada zona de calentamiento, 400 mm de longitud total de calentamiento
  • 250mm        zona de temperatura constante si las dos zonas se calientan a la misma temperatura
  • 500oc máx.        diferencia de temperatura si coloca un bloque térmico entre dos zonas

poder

zona de calentamiento individual
potencia: 208-240vac, 50 / 60hz, monofásica, 2.5kw (interruptor de 20a   necesario)

zona de calentamiento dual
poder:   208-240vac, 50 / 60hz, monofásico, 4 kw (interruptor 50a   necesario)
10   pies cable de alimentación sin enchufe (pregunte a   electricista con licencia para hacer el enchufe)

temperatura de calentamiento

  • max. temperatura: 1100 ° c
  • temperatura continua: 1000 ° c

calefacción y amperios; enfriamiento   Velocidad

max. calentamiento y enfriamiento   Las tasas dependen de la temperatura de trabajo. haga clic en las tablas a continuación para   ver el max. calefacción y amperios; la velocidad de enfriamiento varía a diferentes temperaturas   rango.
(calibrará la temperatura y la velocidad de enfriamiento de calefacción en su trabajo   condición antes del uso)
parcela de calefacción parcela de enfriamiento

tubos de cuarzo fundido

  • tubo de cuarzo de alta pureza:

dos pares de bridas selladas al vacío con   camisas de enfriamiento por agua y válvulas de aguja de acero inoxidable

  • tubo exterior eq-qztube-101d-1400 : od: 4 "x id:        3.8 "x 55" de largo (od 100 x id 96 x 1400 mm)
  • dentro        tube eq-qztube-80d-1800: od: 3.15: x id x 2.95 "x 70.8"        longitud (od 80 x id 75 x 1800 mm


bridas de vacío

usando un tubo doble para inducir el crecimiento de cvd en Papel metálico (envuelto alrededor   superficie del tubo interior):

  • 1-1. a continuación, un par de        bridas ss304 para sellar tanto el tubo exterior como el espacio entre        el tubo exterior y el interior del tubo (este espacio se considera como un        cámara de reacción).
    • brida lateral izquierda: ajuste de púas         con válvula de aguja como entrada de gas, un medidor digital de vacío con rango de medición de 10 ^ -4 a         1000 torr ,         entrada / salida de refrigeración por agua incluida
    • brida lateral derecha: ángulo recto         válvula con brida kf25, válvula de aguja de liberación de vacío, agua         entrada / salida de enfriamiento incluida

  • 1-2.        Deje ambos extremos del tubo interior abiertos para que se enfríe el gas.

vacío final   presión: 10 ^ -2 torr (por bomba mecánica)
10 ^ -5 torr (por bomba turbo molecular)


controlador de temperatura

  • control automático pid con        30 segmentos programables para un control preciso de la velocidad de calentamiento,        velocidad de enfriamiento y tiempo de permanencia.
  • alarma de sobretemperatura incorporada        y la protección permite la operación sin ningún asistente.
  • terminado        protección de temperatura y alarma permite        operación sin asistente (s).
  • Precisión de temperatura de +/- 1 ºc.
  • puerto de comunicaciones rs485.
    • temperatura avanzada         controlar (Opcional)
    • temperatura mts02-y         kit de software de control (para controladores de la serie yd518p) + laptop de 15 "         El paquete está disponible en la barra de opciones. puedes actualizar el         controlador de temperatura a la eurotherm         Controlador de temperatura 3504 que es totalmente compatible con         Labview. este paquete incluye un programador eurotherm 3504, un         cable de comunicación (rs485 - usb) y un cd de software. haz clic en la foto         a continuación para ver las especificaciones completas del controlador de temperatura eurotherm 3504.


medidores de flujo másico & amp; estación de mezcla de gas

  • 4 flujo de masa de precisión        controlador (mfc) con pantalla digital y perilla de ajuste son        instalado en la caja inferior izquierda para controlar el caudal de gas:
  • 4 canales de gas (contacto mti        ventas si necesita más)
    • mfc         1: rango de control de 0 ~ 100 sccm
    • mfc         2: rango de control de 0 ~ 200 sccm
    • mfc         3: rango de control de 0 ~ 200 sccm
    • mfc         4: rango de control de 0 ~ 500 sccm
  • precisión de la velocidad de flujo: ± 1%        fs
  • entrada y salida de gas: 1/4 "        conector de tubo swagelok
  • un tanque de mezcla de gas de 80 ml es        instalado en la carcasa inferior
  • cada canal de gas tiene un        válvula de aguja de acero inoxidable para fácil encendido / apagado
  • el caudal es ajustable        desde el panel de mfc

estación de bombeo de vacío y   válvulas

opcional 1:

  • pfeiffer's        bomba de vacío seco sin aceite de alta velocidad (226l / min), límite de 10e-3 torr es        instalado dentro de un carro móvil resistente. por favor haga clic en la imagen        a continuación para más detalles.
  • kfd25        adaptador y inoxidable        tubo de acero son        conectado entre la bomba y la brida del tubo con precisión pelota        válvula .
  • 10e-2 torr vacío puede ser        logrado dentro del tubo de procesamiento
  • digital        indicador de vacio (hecho        en los EE. UU.) está instalado en la brida del lado izquierdo.
  • (opcional) para mayor vacío        nivel de 10 ^ -5 torr, por favor ordene debajo del móvil turbo        bomba .

opcional 2:

  • la resistente paleta rotativa de doble paso        bomba de vacío con filtro de escape & amp; entrada kf-d25 esta instalado        dentro de un carro móvil resistente. por favor haga clic en la imagen de abajo para más        detalles.
  • 6.7x10 -4 mbar        el vacío se puede lograr dentro del tubo de procesamiento
  • digital        indicador de vacio (hecho        en los EE. UU.) está instalado en la brida del lado izquierdo. por favor haga clic en        segunda imagen a continuación para más detalles
  • para un mayor nivel de vacío a        10 ^ -5 torr, ordene debajo del móvil turbobomba a un costo adicional:

función de enfriamiento de agua

El enfriamiento por agua en la brida es principalmente para enfriar la junta tórica   dentro de la brida para garantizar la cámara mejor sellada a alta temperatura:

  • bridas de refrigeración por agua requieren        & gt; = flujo de agua de 10 l / m.
  • puede usar agua del grifo como        refrigerante, pero le recomendamos encarecidamente que use agua recirculante        enfriador por consideraciones ambientales. por favor haga clic en el pulgar a continuación para        ordene el enfriador de agua a un costo adicional.

partes opcionales (edificio   hasta un horno de tubo único)

puedes construir un 80mm   dia. cámara de reacción de un solo tubo al ordenar bridas de sellado adicionales y   instálelos en el tubo interior:

  • brida lateral izquierda: ajuste de púas        con válvula de aguja como entrada de gas y conexión de paso de 1/4 '' para        cliente para insertar un sensor de medición
  • brida lateral derecha: accesorio kf25        con medidor mecánico y válvula de descarga de vacío

dimensión

  • horno: 550 x        380 x 520 mm
  • carcasa móvil inferior x 2: 600 x        600 x 600 mm (uno para estación de mezcla de gas y el otro para bomba de vacío)

Envío

  • peso de envío: ~ 800 lb
  • envío por flete con tres        paletas
  • se aplicará una tarifa de embalaje

garantía

un año limitado   garantía del fabricante (piezas consumibles como tubos de procesamiento, juntas tóricas,   y los elementos calefactores no están cubiertos por la garantía, por favor   pedir reemplazos en productos relacionados a continuación).

computadora portátil, software y amplificador;   control wifi (opcional)

  • portátil nuevo con microsoft        Windows 10 y Microsoft Office 2013 (prueba gratuita de 30 días) para uso inmediato        utilizar.
  • temperatura basada en labview        sistema de control permite al usuario editar        perfil de temperatura, gestionar recetas de tratamiento térmico, registrar y trazar datos        para hornos mti.
  • un control remoto inalámbrico        Proporciona hasta 300 metros de rango de operación.
  • las características anteriores están disponibles        previa solicitud a un costo adicional (hasta $ 1,000). por favor contáctenos para más        información.

· Nota:
el software solo es compatible con la temperatura yudiana de mti   controlador

conformidad

  • ce        certificado
  • todos        los componentes eléctricos (& gt; 24v) tienen certificación ul / met / csa
  • el        el horno está listo para pasar la certificación tuv (ul61010) o csa en        costo adicional.

notas de aplicación

  • hornos de tubo con tubos de cuarzo están diseñados        para usar bajo vacío y baja presión & lt; 0.2 bares / 3 psi /        0.02 mpa
  • atención : un        El regulador de presión de dos etapas debe instalarse en el cilindro de gas para        limite la presión a menos de 3 psi para una operación segura.
  • el flujo        la tasa de gases debe limitarse a & lt; 200 sccm (o 200        ml / min) para reducir los choques térmicos al tubo
  • definición de límite de vacío para todos los tubos de cuarzo        hornos: * las presiones de vacío solo se pueden usar de forma segura hasta 1000 ° c
  • Click aquí para        aprender como instalar        tubo de cuarzo / cerámica y brida de vacío para horno de tubo mti .
  • una diapositiva        Se incluye una abrazadera de detención para mantener la posición del horno.

  • después        cvd, el grafeno debe transferirse del catalizador metálico a otro        sustrato para la mayoría de las aplicaciones. mediante el uso el grafeno        cinta de transferencia, el residuo puede ser bajo.

advertencia

  • muestra rápida        El enfriamiento se puede lograr deslizando la cámara de calentamiento. por favor use        engranajes protectores como traje resistente al calor & amp; guantes si pretendes        para hacerlo
  • no toques el        superficie del tubo cuando hace calor!

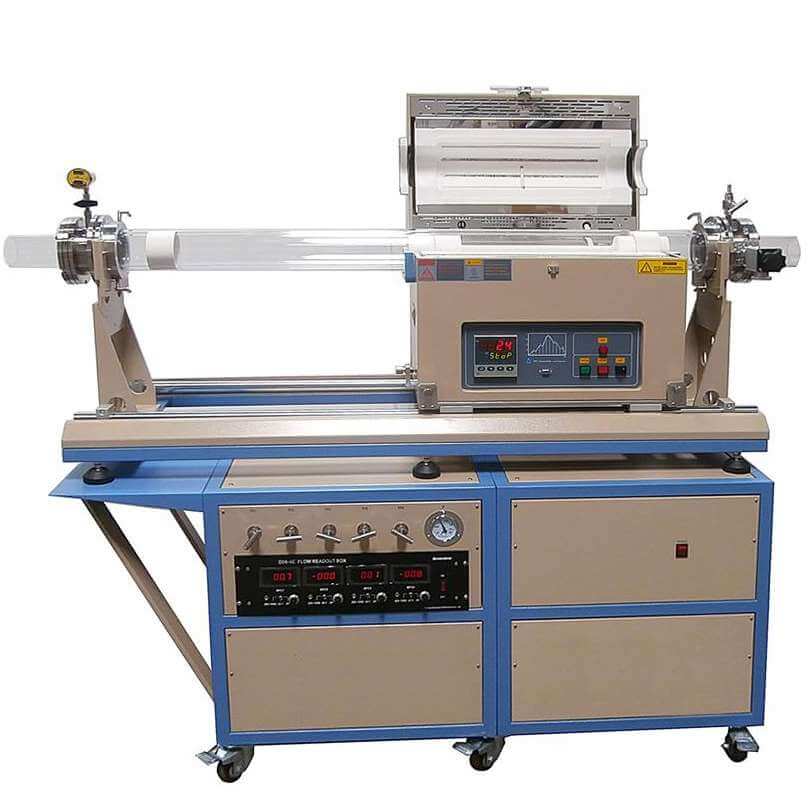

CVD Sliding Furnace
