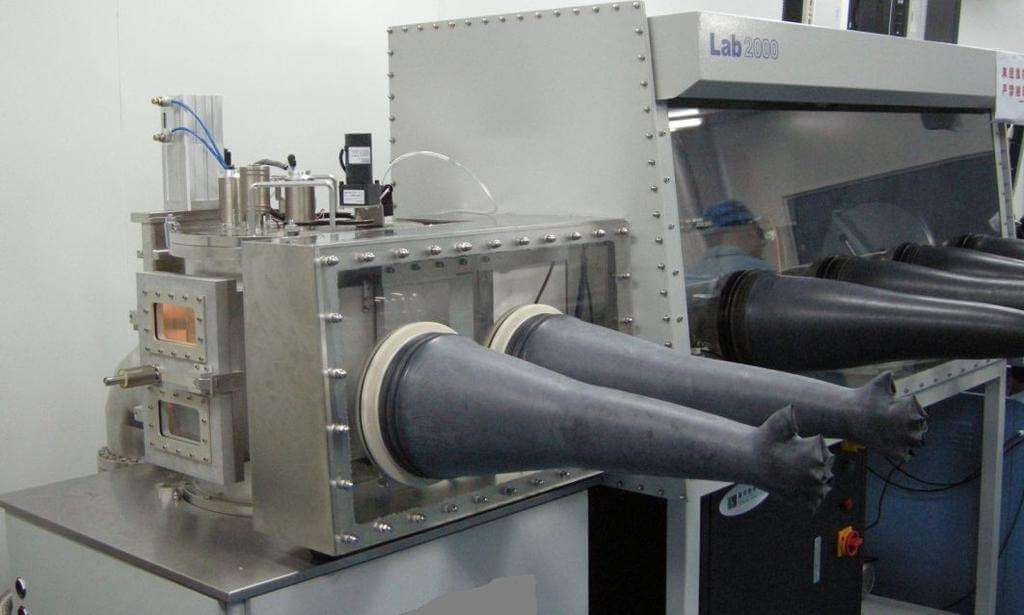

Estructura

Estructura integrada (Sistema de Purificación integrado bajo la caja)

Fuente de alimentación

110 - 220 V CA, 50/60 Hz, monofásico

Caja de guantera

Material de la caja: Acero inoxidable 304 (Tipo 304), espesor 3 mm

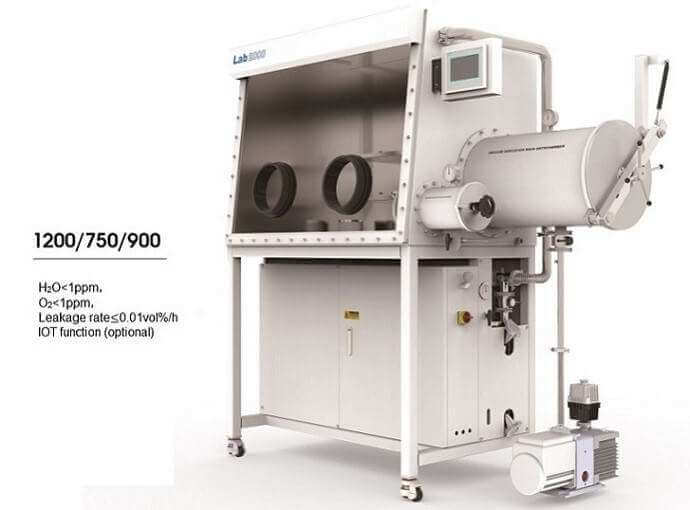

Tamaño de la caja (antecámara y soporte excluidos): 1220 mm (largo) x 750 mm (ancho) x 900 mm (alto)
47.2" x 29.5" x 35.4"
Altura del soporte de la caja: 900 mm (35,43")

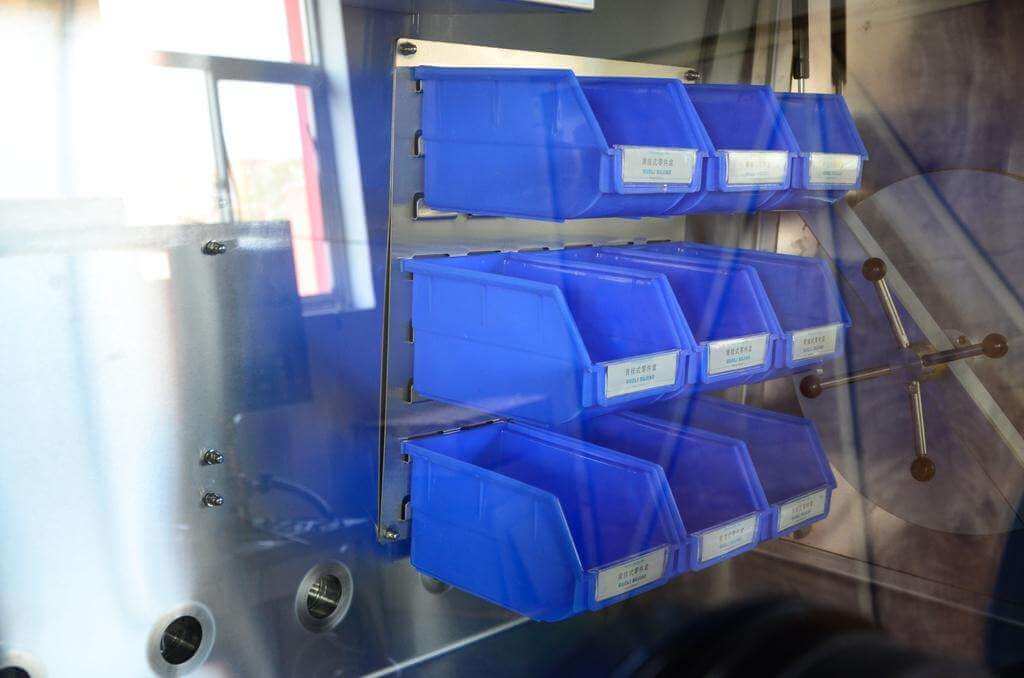

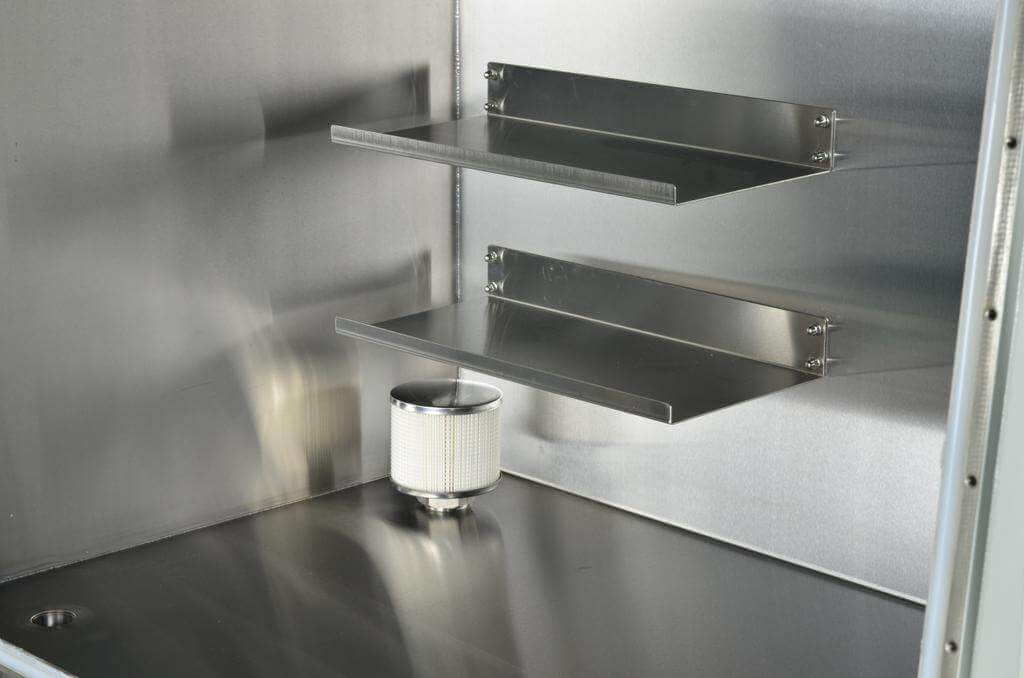

Bandeja

Diseño estándar

Dos capas en caja.

Varias cajas de herramientas, se pueden colocar según las necesidades del usuario.

Ventana frontal

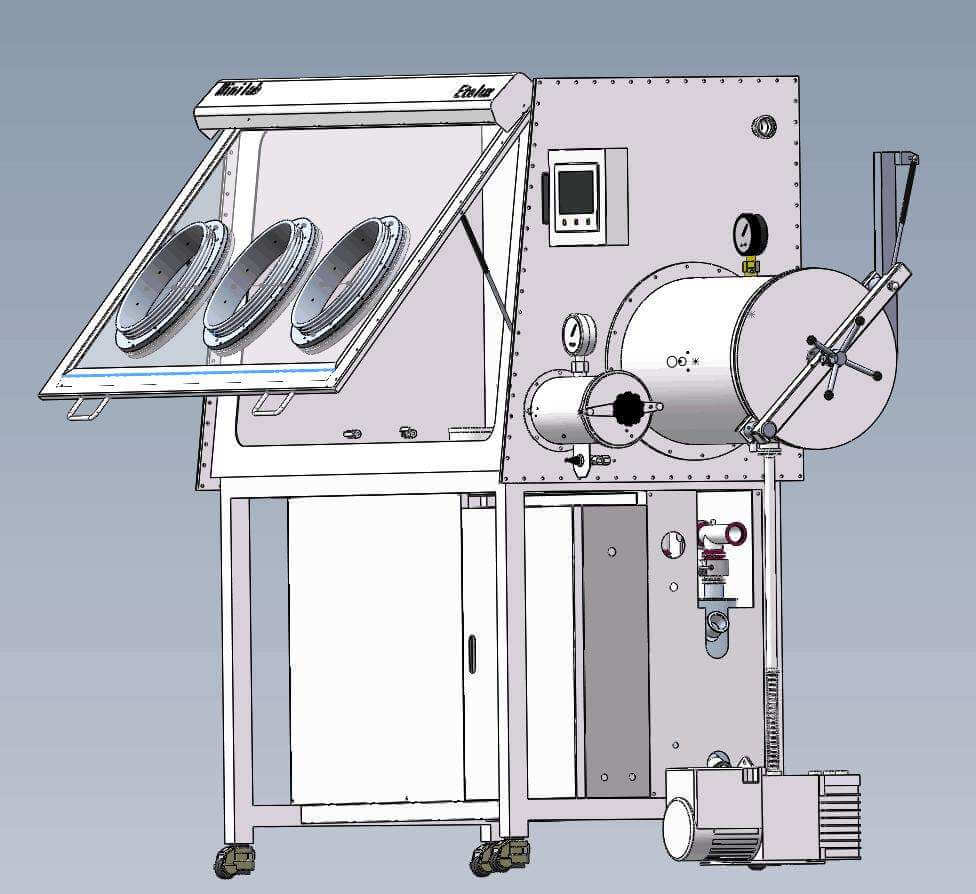

Ventana de operación de diseño inclinable, ventana frontal de vidrio templado de seguridad extraíble, 8 mm de espesor, resistencia al desgaste, resistencia a la corrosión, buena transmisión de luz, anillo de sellado con anillo de sellado OMEGA de 3/8 de pulgada de espesor.

Opción: ventana abierta

La ventana frontal puede diseñarse para abrirse en lugar de fijarse, con el fin de colocar una variedad de instrumentos (función personalizada).

Entorno de la caja en el interior

H2O <1 ppm (20 °C/68 ℉, 1 atm)
O2 <1 ppm (20 °C/68 ℉, 1 atm)

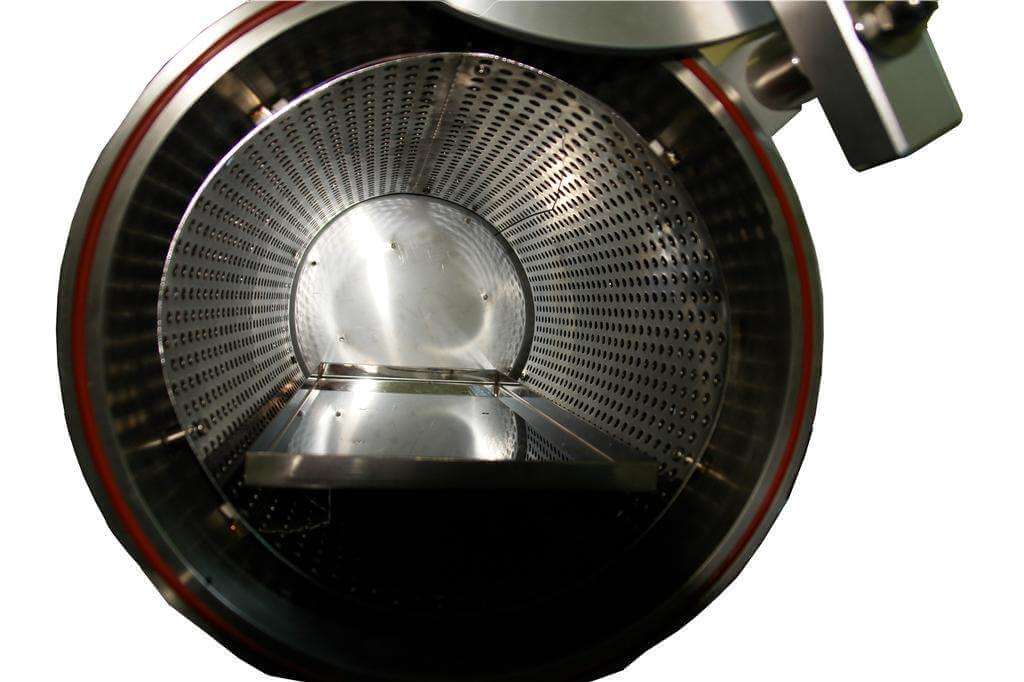

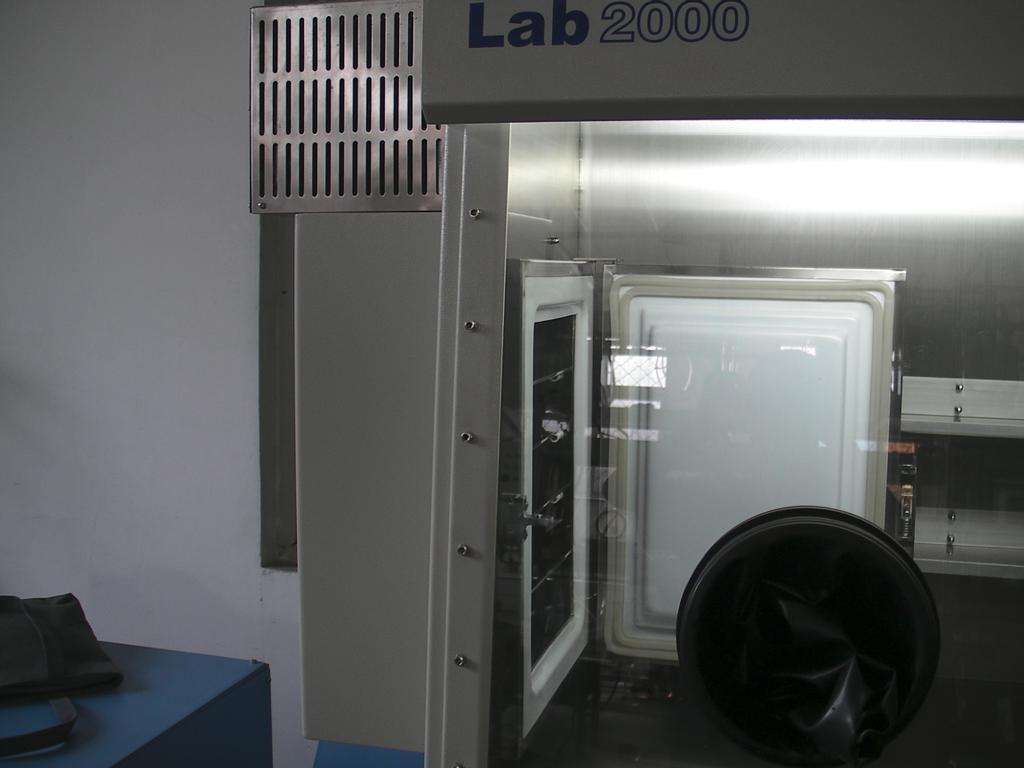

Antecámara

Manera de control: manual
Diseño: dos antecámaras circulares.
Tamaño de la cámara principal: Φ360 mm (diámetro) x 600 mm (longitud) (ubicación: lado derecho de la caja)
14.17 "(diámetro) x 23.62" (largo)
Tamaño de la minicámara: Φ150 mm (diámetro) x 300 mm (largo) (ubicación: lado derecho de la caja)
5.9 "(diámetro) x 11.8" (largo)
Grado de vacío:<=－0.1MPa(las antecámaras del lado derecho incluyen la cámara principal y la minicámara, todas ellas necesitan vacío y visualización. La marca del manómetro de vacío es WIKA alemana。

Opción/añadir forma de control automático

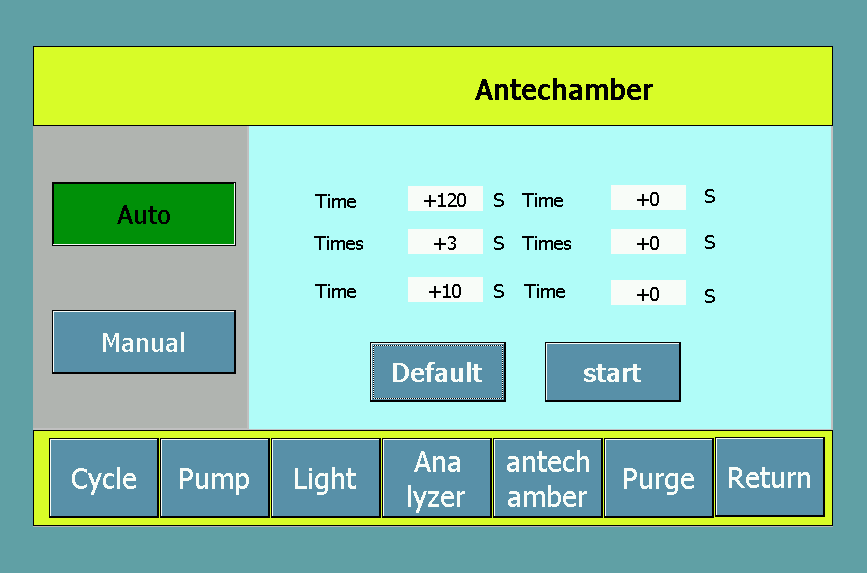

Controlará automáticamente la antecámara mediante el ajuste de tiempo y el número de veces para el escape y llenado de gas.

Opción/Añadir: modo calefacción

Temperatura máxima: 200 ℃/ 392 ℉
Precisión de control: ±2 ℃/±3,6 ℉
La cámara principal y la minicámara pueden agregar la función de calentamiento (en comparación con la antecámara estándar, el tamaño es un poco diferente)

Gas de trabajo y gas de regeneración

Gas de trabajo: 99,999 % N2 de alta pureza, Ar, He y otros gases inertes
Gas de control: 99,999 % de gas inerte de alta pureza
Gas de regeneración: gas de mezcla de gas de trabajo y H2，hidrógeno（H2）El volumen representó 5-10%
Si el sistema puro solo tiene la función de eliminación de humedad, el gas de regeneración es el mismo que el gas de trabajo

Sistema de purificación de gases

Columna pura única:
Material de eliminación de oxígeno alemán BASF, material de alta absorción de humedad US UOP. El proceso de regeneración del sistema de purificación es un control automático y una función automática de eliminación de humedad y oxígeno.
La pureza del gas se puede sostener y mantener a largo plazo: H2O<1ppm, O2<1ppm。

Opción: sistema de purificación de doble columna
(uno en uso y el otro en reserva)

¿Por qué elegir la columna duel pure? 1 、 La columna pura debe regenerarse después de saturada absorbiendo el oxígeno y la humedad. El tiempo de regeneración es de 16 horas. Si no hay una columna reservada, puede dejar de funcionar. (Recomendamos el sistema de purificación de doble columna a la fábrica u otra unidad que necesite que la guantera funcione continuamente); 2, la capacidad pura de las columnas puras dobles es dos veces mayor que la de una sola columna

Sistema de control de presión

La presión de la caja se puede controlar automáticamente mediante la pantalla táctil del PLC
Precisión de control: ± 1Pa
También se puede controlar manualmente con un interruptor de pie

Sistema de filtrado

Los extremos de entrada y salida están provistos de filtro.
La precisión del filtro es: 0,3 mu m

Ventilador circulante cerrado

Ventilador de conversión de frecuencia de alta velocidad, caudal 0-100m3/h, control por microprocesador, dispositivo de acero inoxidable para pruebas de presión.
Con dispositivo de refrigeración por agua (puede equiparse con enfriador de agua y equipo de refrigeración externo)

Sistema de control

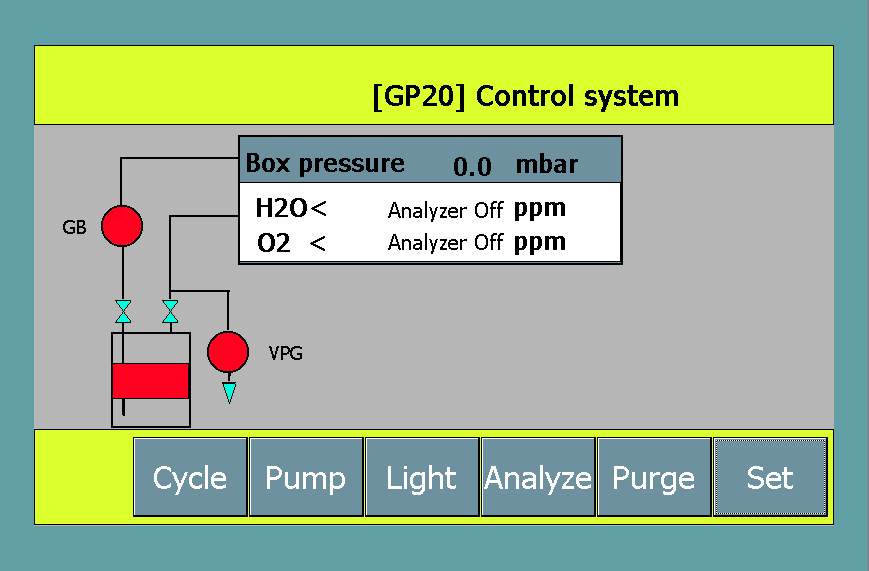

Pantalla táctil de colores SIEMENS (6 pulgadas), sistema de control PLC, bilingüe en chino e inglés se puede cambiar
Sensor de presión: -2500～2500Pa pantalla táctil, precisión ±1Pa
Control de presión: controle la presión de la caja a un punto de ajuste (se puede configurar el alcance)

mediciones

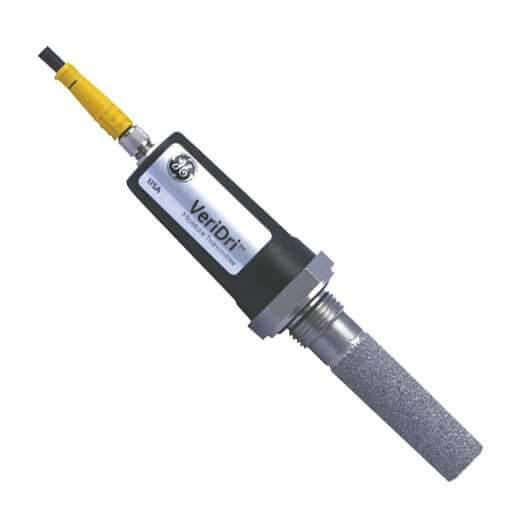

Analizador de humedad: marca GE de EE. UU., pantalla táctil de 0~1000 ppm, precisión de 0,1 ppm

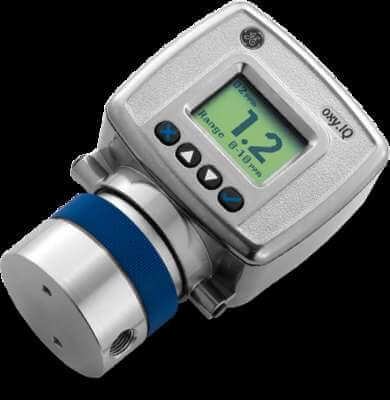

Analizador de oxígeno: marca GE de EE. UU., pantalla táctil de 0~1000 ppm, precisión de 0,1 ppm

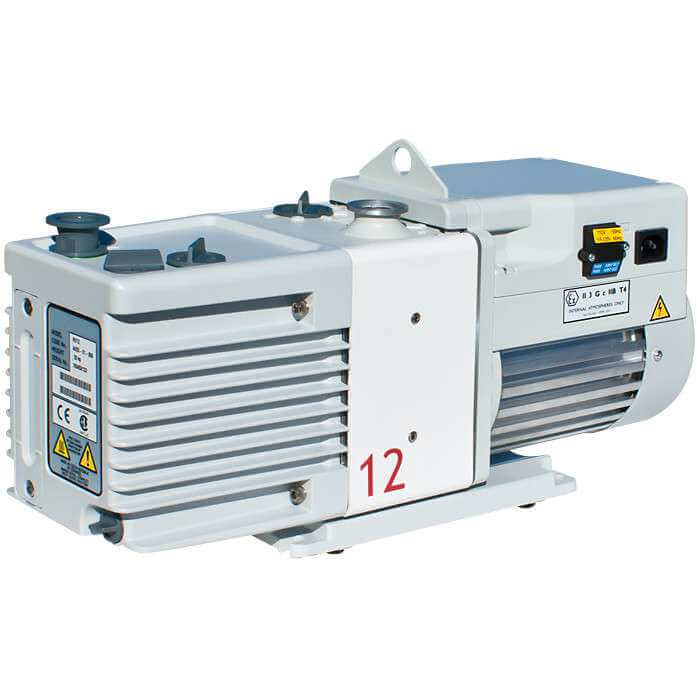

Bomba aspiradora

Marca británica EDWARDS, velocidad de bombeo 8,4-12 m3/h, modelo: RV12
Presión extrema 2 x 10-3 mbar/1,5 x 10-3 Torr
Brida de entrada NW25
Brida de salida NW25
Nivel de ruido: 50 Hz 时 48 dBA

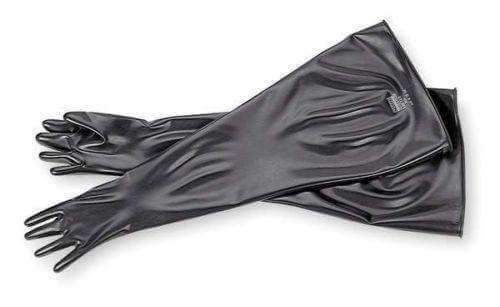

Guante

Marca: US NORTH
Material: Butilo
Modelo para estándar: 8B1532

sistema de iluminación

Equipado con lámpara fluorescente. Marca: PHILIPS

Sistema de eliminación de disolventes

La adsorción eficiente del carbón activado puede eliminar con eficacia trazas de disolventes orgánicos;

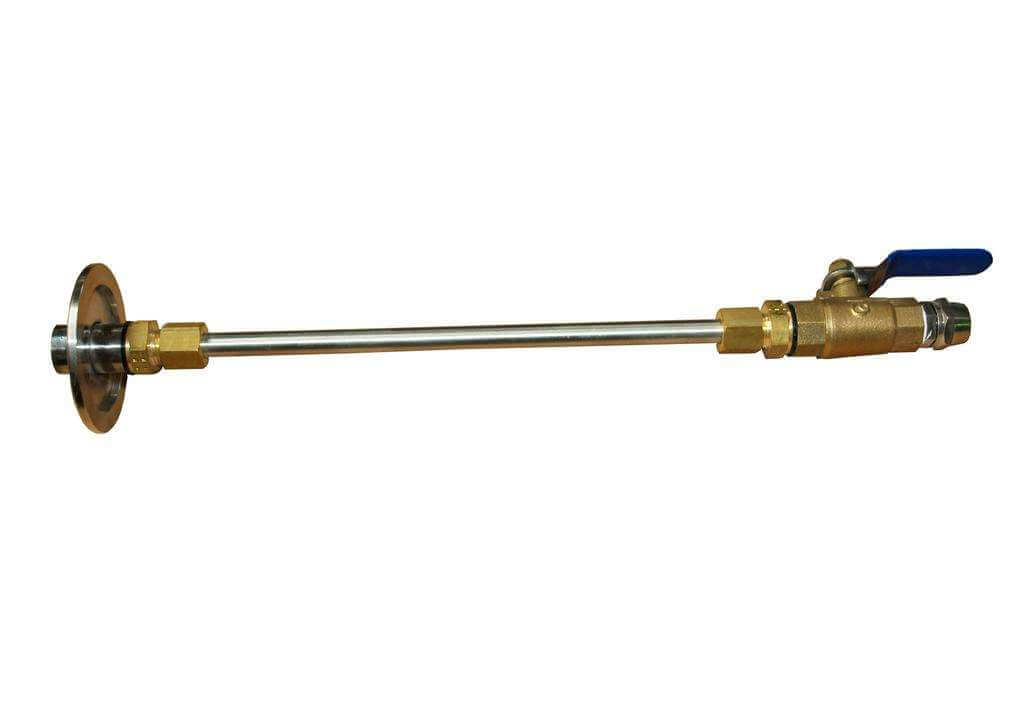

Junta estándar KF40 de repuesto

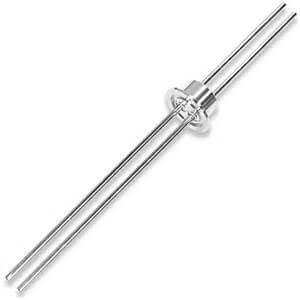

Diseño especial para KF40 Joint, puede llevar el agua a la caja

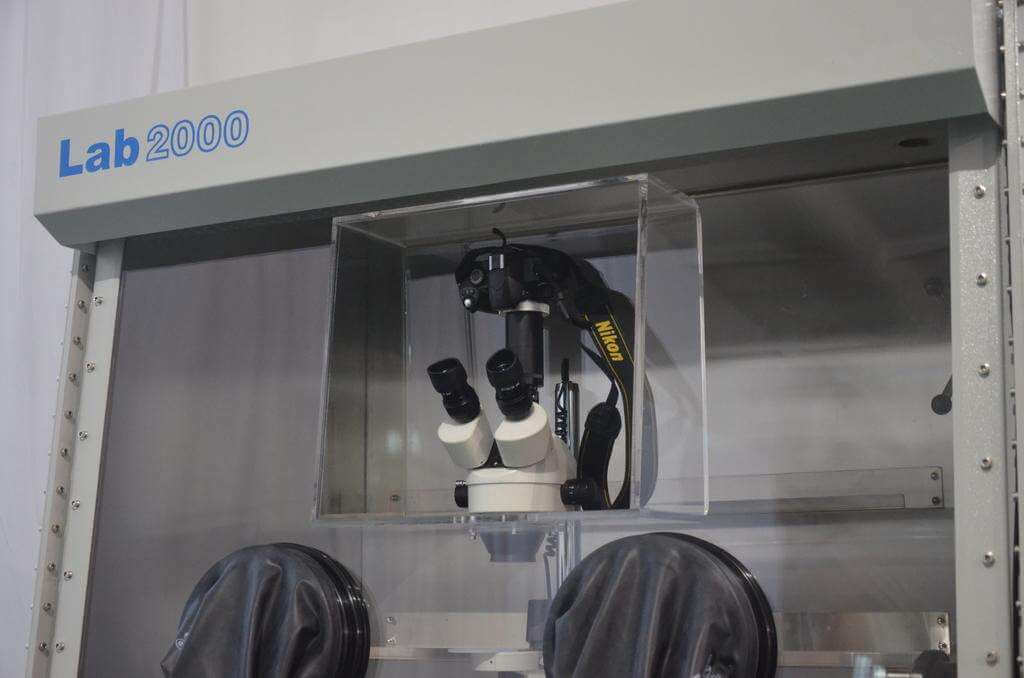

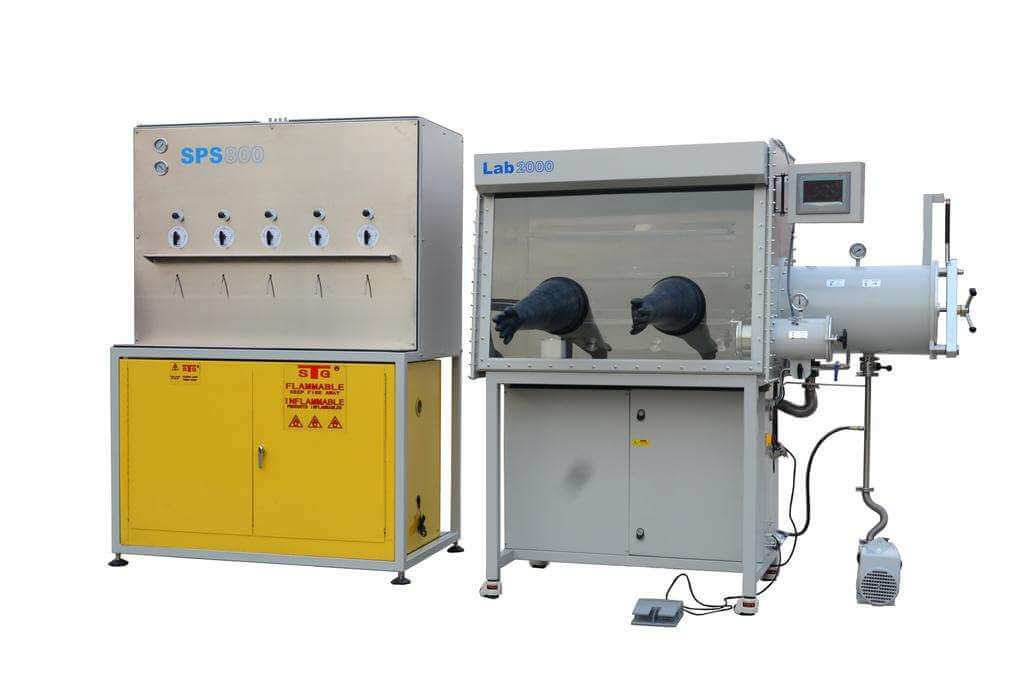

Se puede conectar a otros dispositivos (refrigerador de baja temperatura, máquina de recubrimiento de película, microscopio, sistema de purificación de solventes, trampa de frío de baja temperatura, horno de calentamiento, etc.)

refrigerador de baja temperatura

microscopio

Sistema de purificación de solventes

máquina de recubrimiento

Conexión interior (una puerta de la máquina de recubrimiento está dentro de la guantera)

Conexión exterior

Tamaño del equipo y requisitos de la sala

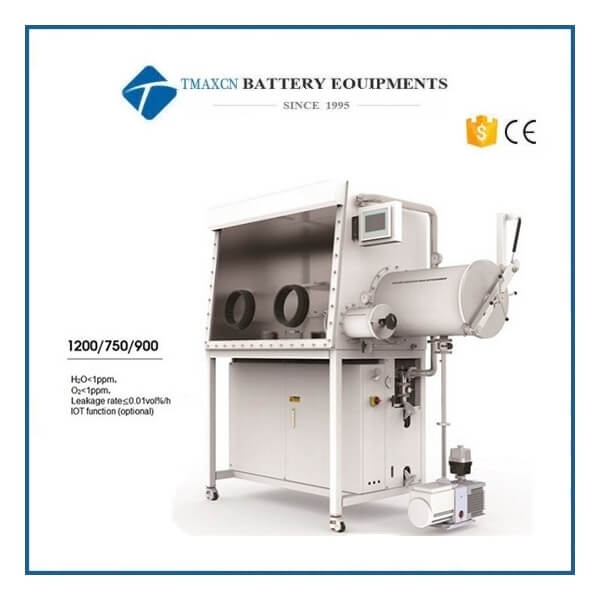

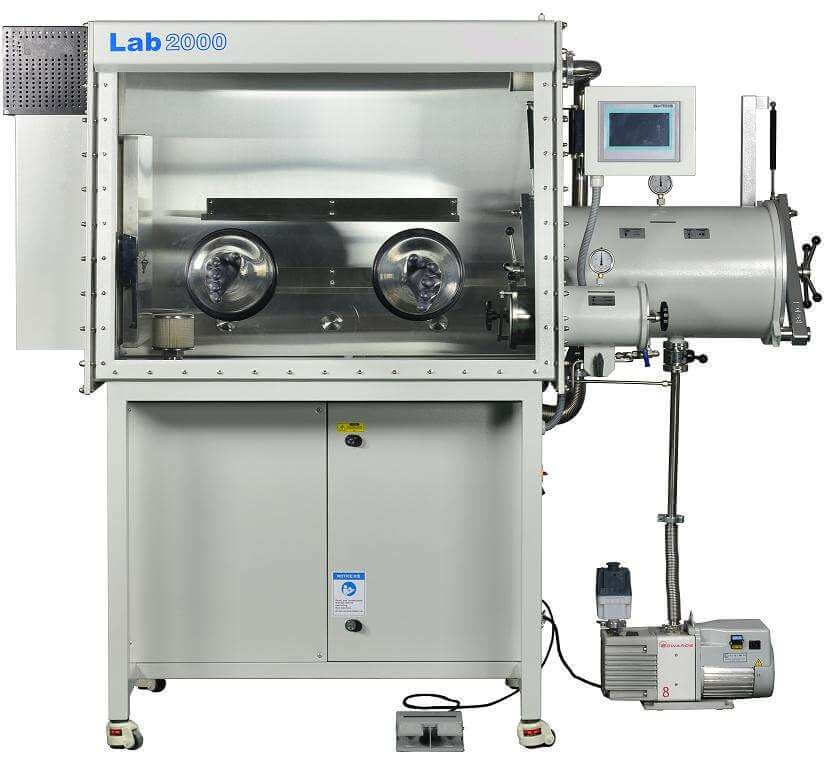

Tamaño global

1850 mm (largo) x 1000 mm (ancho) x 1950 mm (alto)
72.83" x 39.37" x 76.77"

El tamaño de la habitación

2200 mm (largo) x 1500 mm (ancho) x 2000 mm (alto)
86,6" x 59" x 78,74"

Tamaño y peso del paquete de madera

2185 mm (largo) x 1145 mm (ancho) x 2300 mm (alto)
86" x 45" x 91" (5.8M3)

650 kg (1400 libras)

Aviso

Cuando el gas esté circulando, debe asegurarse de que la tubería del sistema de circulación esté despejada y no pueda bloquearse (si el color del filtro cambia de blanco a negro, el filtro debe reemplazarse oportunamente).
Sin gas corrosivo en la guantera.
Necesita regenerar la columna cuando los indicadores de humedad y oxígeno no pueden cumplir con los requisitos de trabajo. Si se libera gas corrosivo desde el interior de la guantera (como el electrolito LiPF6), no lo use. debe poner la botella llena de líquido sellante.
Es necesario comprobar el nivel de aceite de la bomba de vacío y mantenerla periódicamente.
