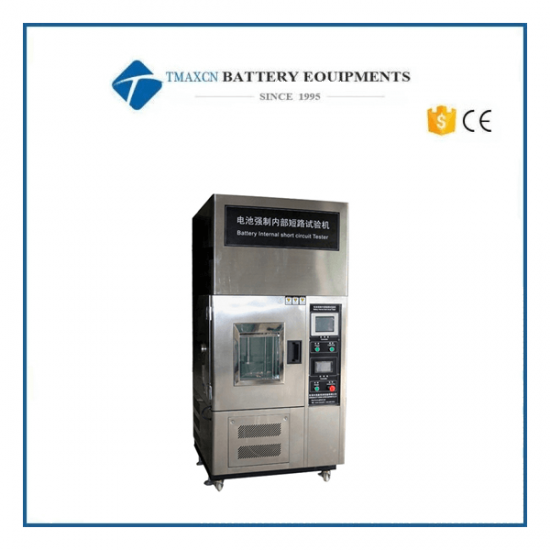

Battery Internal Short Circuit Testing Machine

Máquina de prueba de cortocircuito interno de batería de laboratorio para I + D de batería de litio

  • Model Number:

    TMAX-YK-Y0263
  • MOQ:

    1
  • Pago:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    5 days
Detalles del producto

Máquina de prueba de cortocircuito interno de batería de laboratorio

para I+D de baterías de litio


Introducción

Este producto está diseñado de acuerdo con los últimos estándares de prueba de batería, como los estándares industriales japoneses JISC 8714:2007, IEC62133-2013, y simula la prueba de cortocircuito interno forzado de la batería bajo ciertas condiciones de temperatura ambiente. La caja de prueba está hecha de acero inoxidable, con buena uniformidad de temperatura y función de escape (es decir, el gas de escape de prueba se descarga después de completar la prueba). El sistema de control es una operación de menú de pantalla táctil PLC, y la frecuencia de recopilación de datos puede alcanzar 100 veces por segundo. Al mismo tiempo, la presión de prueba, el tiempo de mantenimiento de la presión, la presión medida, el voltaje de la batería, la temperatura de la batería, la velocidad de caída de presión, etc. se configuran a través de la programación del PLC. .

Parámetro técnico

Material de la mesa de extrusión

Placa de acero inoxidable de alta calidad, resistente a la corrosión

Tamaño del penetrador

10*10*5mm o 10*10*2mm

Capacidad

0-1000N

Conversión de unidades

kg, libras, N

Carrera de prueba

0-100 mm (excluyendo accesorios)

Precisión de trazo

±0,05 mm

Prueba de velocidad

0,1 mm/s, es decir, 6 mm/min (ajustable entre 0~20 mm/min)

Resolución de carga

1/10,000

Precisión de carga

Menos de ±0.5%

Apretar acción

aplique presión de arriba hacia abajo;

Procedimiento de prueba

A una velocidad de 0,1 mm/s, con herramientas presurizadas estándar, aplique presión en la parte donde se coloca la hoja de níquel pequeña en la batería única y, al mismo tiempo, use el sistema de adquisición de voltaje para monitorear el cambio de voltaje en la salida de la batería. terminal (la frecuencia de adquisición de voltaje es de 100 veces/segundos) Cuando se observa una caída de voltaje superior a 50 mV, o cuando la presión aplicada alcanza los requisitos (batería cilíndrica 800 N, batería prismática 400 N), deje de reducir la herramienta de presurización y manténgala durante 30 s. y luego quitar la presión; frecuencia de muestreo de datos de monitoreo de voltaje: 100 veces/segundo

Sistema de transmisión

Servomotor paso a paso original importado (Panasonic, Japón)

Sistema de control

Adopta un controlador de pantalla táctil PLC, que puede controlar la presión, el voltaje de la batería, la temperatura de la batería y otros parámetros

El rango de temperatura de la cámara de prueba de alta y baja temperatura.

0 ~ 100 ℃

Precisión de visualización de temperatura

±0,5 ℃, termostato: controlador TEMMI importado de Corea

Uniformidad de temperatura

±2℃

El tamaño de la caja interior de la caja de prueba.

600*500*500mm

Tiempo de calentamiento: 3 ℃/min (calentamiento promedio, no lineal sin carga)

Tiempo de enfriamiento

1 ℃/min (enfriamiento promedio, sin carga no lineal)

Material de la caja interior

Placa de acero inoxidable espejo de primera clase.

Material de la caja exterior

Tratamiento de línea mate de acero inoxidable.

Material de aislamiento

Espuma rígida de poliuretano + lana de vidrio comprimida de alta eficiencia

Calentador

Calentador eléctrico de acero inoxidable en forma de tubo radiante tipo aleta

Sistema de circulación de aire

Sistema de circulación de aire convectivo

Dispositivo de protección

Interruptor sin fusible, interruptor de protección contra sobretemperatura, fusible, ventana de observación de vidrio templado de apertura frontal y cerradura a prueba de explosiones

Dispositivo de seguridad

La primera alarma de sobrecalentamiento, protección de sobrecarga MCCB, etc.

fuente de electricidad

1∮, 220V/50HZ

Peso de la máquina

alrededor de 220 kg

Si personaliza más de seis máquinas, puede integrar las máquinas en una consola completa
