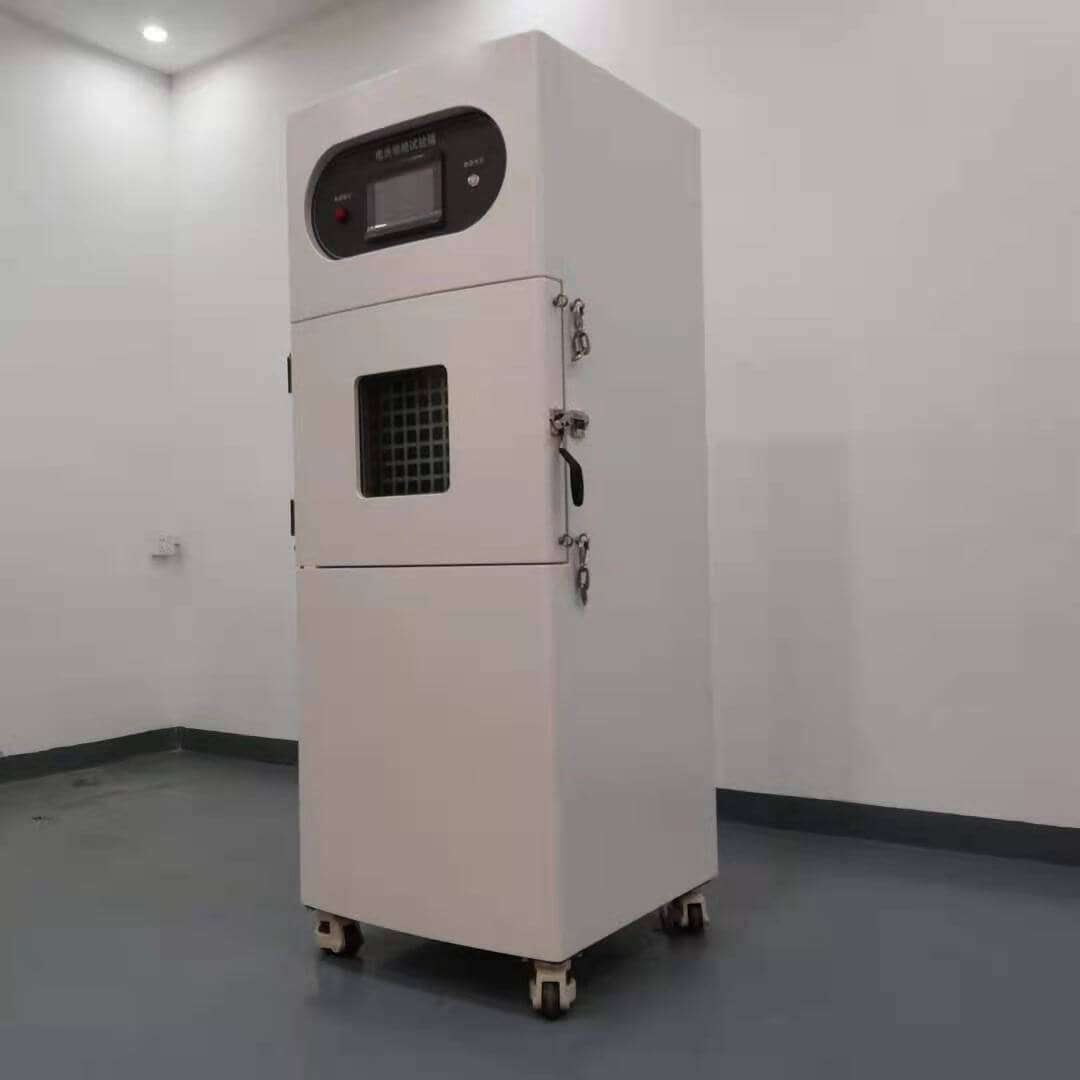

Battery Short Circuit Tester

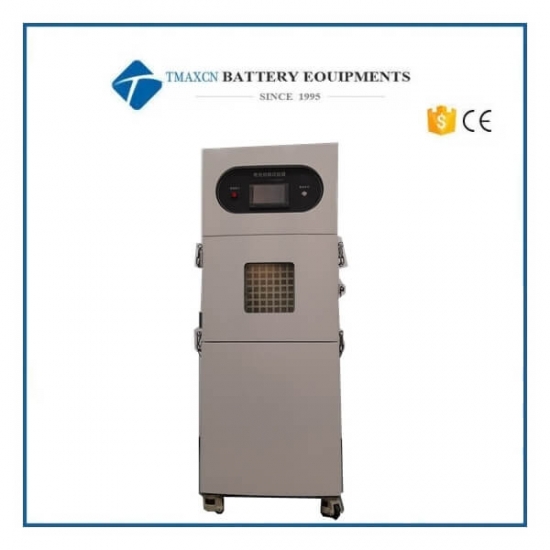

Probador de cortocircuito de batería de control de temperatura de laboratorio

  • Model Number:

    TMAX-6003C
  • Pago:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    5 days
Detalles del producto

Probador de cortocircuito de batería de control de temperatura de laboratorio

Introducción

La máquina de prueba de cortocircuito de batería con control de temperatura está diseñada de acuerdo con los requisitos de varios estándares de prueba de cortocircuito de batería. De acuerdo con la norma, el dispositivo de cortocircuito debe cumplir con el rango de resistencia interna de ≤5mΩ, para obtener la máxima corriente de cortocircuito requerida por la prueba; además, en el diseño del circuito del dispositivo de cortocircuito también debe ser capaz de soportar el impacto de grandes corrientes, por lo que elegimos contactores electromagnéticos de CC de grado industrial, terminales totalmente de cobre y placas internas de cobre para la desviación. Las placas de cobre anchas y gruesas pueden mejorar efectivamente el efecto de disipación de calor, hacer que el dispositivo de cortocircuito de alta corriente sea más seguro y reducir efectivamente la pérdida del equipo de prueba para garantizar la precisión de los datos de prueba.

El probador de cortocircuito adopta control automático PLC para simular el cortocircuito externo de la batería y cumple con UL1642, UN38.3, IEC62133, GB/T18287, GB/T 31241-2014 y otros estándares. Registre los cambios de voltaje, corriente y temperatura de la superficie de la batería. La máquina de prueba de cortocircuito debe tener una resistencia de 80 ± 20 mΩ en todo el circuito (incluidos los disyuntores, cables y dispositivos de conexión), y cada circuito puede soportar una corriente de cortocircuito con un valor máximo de 1000 A. Puede elegir el modo de parada de cortocircuito: 1. Tiempo de cortocircuito; 2. Temperatura de la superficie de la batería.


Requisitos de la norma de prueba

Después de que la batería esté completamente cargada de acuerdo con el método de prueba especificado, colóquela en un ambiente de 55 °C ± 5 °C y colóquela durante otros 30 minutos después de que la temperatura de la batería alcance los 55 °C ± 5 °C. Luego, conecte los terminales positivo y negativo de la batería con cables y asegúrese de que todas las resistencias externas sean de 80 mΩ±20 mΩ. Supervise el cambio de temperatura de la batería durante la prueba. Cuando ocurre una de las dos situaciones siguientes, la prueba finaliza.

a) La temperatura de la batería cae un 20 % por debajo del valor máximo; b) El tiempo de cortocircuito alcanza las 24h.

Resultado de la prueba: la batería no debe dispararse ni explotar, y la temperatura máxima no debe exceder los 150 ℃

Parámetros técnicos

Método de control

Sistema de control de pantalla táctil PLC (con control remoto)

Voltaje

0-100V

Corriente de cortocircuito

0-1000A

T caja de control de temperatura

norte temperatura normal 150℃

Recopilación de temperatura de la superficie de la batería

T sensor de temperatura: -20 ℃ ~ 130 ℃ termopar

Precisión del control de temperatura

0.1℃

Uniformidad de temperatura

±1℃

Espacio de prueba de caja a prueba de explosiones de control de temperatura

500 * 500 * 500 milímetro , puede ser personalizado

Tensión de trabajo

CA 220V , 50 /60 H z

Voltaje de impulso

AC 1kv/1.2-50μs (valor pico) 1min

Tiempo de respuesta de CC

≤5μs

Resistencia interna del dispositivo

80±20mΩ (corriente de carga 400A)

Tiempo de acción

PAG tiempo de entrada/tiempo de liberación ≯30ms

Características de la acción

Tensión de entrada en frío ≯66% Us

Voltaje de liberación en frío

≯30% nosotros, ≮5% nosotros

Extractor de aire

D i a 100 mm tubo de escape se extiende en la parte trasera

Puerto de suministro de aire t

Hay dos diámetro 50 mm puertos de suministro de aire en el lado izquierdo de la caja (también se usa para medir voltaje, etc.)

Tamaño de ventana

300 * Vidrio templado a prueba de explosiones de 300 mm con un espesor de 20 mm. Una pantalla móvil de alambre de acero inoxidable a prueba de explosiones está instalada frente al vidrio para aumentar el rendimiento de seguridad y facilitar la extracción y la limpieza.

Peso

A alrededor de 100 kg

Fuente de alimentación

220 V CA, 50/60 Hz



Battery Short Circuit Tester

Cylindrical Cell Preparation

Pouch Cell Machine

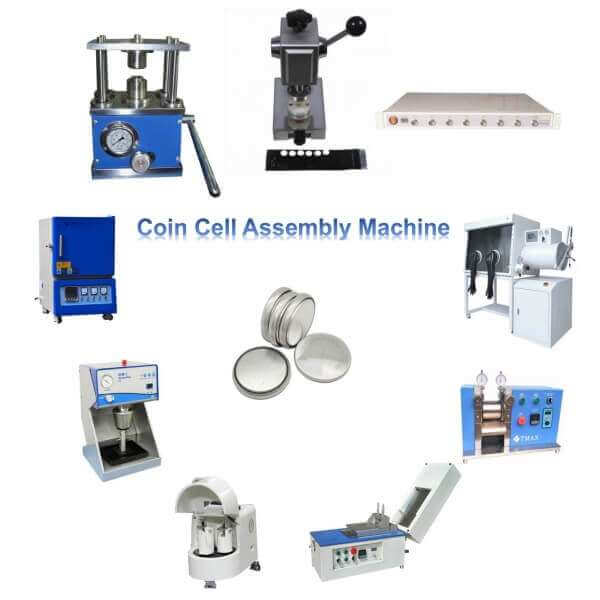

Coin Cell machine
