categorías de productos

en contacto con nosotros

  • Si usted tiene preguntas, póngase en contacto con nosotros, se responderán todas las preguntas
  • WhatsApp : +86 13003860308
  • Correo electrónico : David@tmaxcn.com
  • Correo electrónico : Davidtmaxcn@gmail.com
  • Añadir : No. 39, Xinchang Road, Xinyang, Haicang Dist., Xiamen, Fujian, China (Mainland)
productos
Battery Material

Metal crudo de la batería de iones de litio/materiales químicos para la fabricación de células de bolsa

  • Model Number:

    TMAX-PCM
  • Place of Origin:

    China
  • Pago:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    5 days
Detalles del producto

L Metal crudo de la batería de iones de litio/materiales químicos para la fabricación de células de bolsa

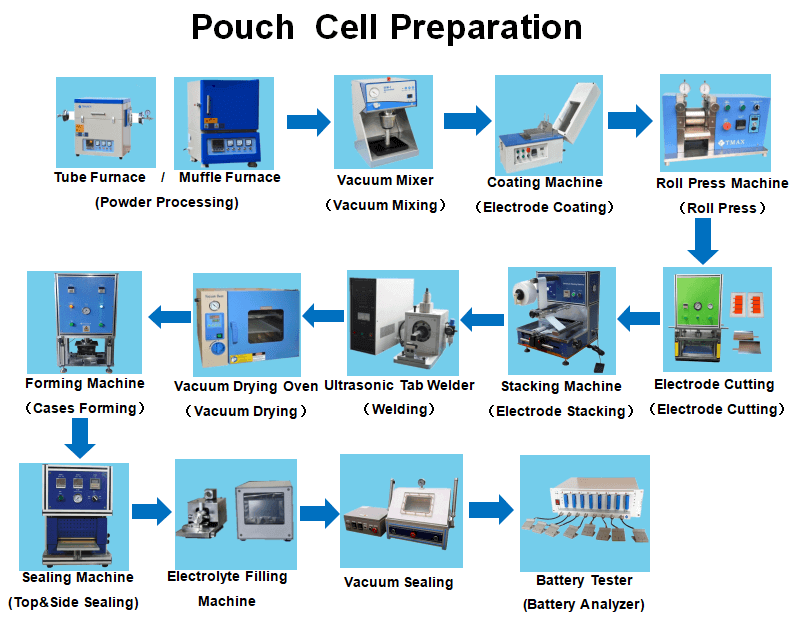

Procedimiento para preparar la suspensión de electrodos a base de agua ( Grafito ánodo) &amperio; Receta:

· Relación de peso (todos los demás pesos dependen de la cantidad de polvo activo que use):

o Polvo activo de ánodo - MCMB : 94,5%

o CMC : 2,25%

o SBR : 2,25%

o Conductivo- Súper P : 1%

o Agua desionizada: Al menos 120% de MCMB

· Tratar térmicamente el polvo activo en el ambiente de gas inerte, 300~400ºC durante una hora, *Tratamiento térmico a través de Horno TMAX se sugiere, haga clic en el subrayado para ver los detalles del producto.*

· Moler moler la potencia activa y conductiva durante unos 30 minutos. * Molienda de molienda a través de TMAX Molino de bolas se sugiere, haga clic en el subrayado para ver los detalles del producto.*

· Prepare un agente espesante líquido: caliente agua desionizada a 80 °C y luego agregue lentamente CMC al agua y siga revolviendo hasta que la CMC se disuelva por completo. Normalmente, este proceso tardará >60 minutos.

· Agregue lentamente SBR y revuelva durante otros 60 minutos. Puede agregar un poco más de agua si el SBR no se puede disolver por completo.

· Agregue polvo activo y conductor a la suspensión y revuelva. Se sugiere separar los polvos en 2 o 3 montones, agregar el primer monton y mezclar por 30 minutos... agregar el segundo monton y mezclar por otros 30 minutos... hasta terminar con todos los montones. Esto ayudará a mejorar la uniformidad de la mezcla. *Slurry agitando por TMAX Mezclador de vacío se prefiere, haga clic en subrayar para ver los instrumentos recomendados*

· Tome una muestra y pruebe la viscosidad. La viscosidad recomendada para la suspensión es entre 5000 y 6000 CPS. Si la viscosidad está por encima de este rango, agregue más agua desionizada; si la viscosidad es menor, agregue más ligante (CMC y SBR)

· *Se sugiere utilizar TMAX Probador de viscosidad para verificar la viscosidad de la suspensión, haga clic en subrayar para ver los detalles del producto.*


Procedimiento para preparar lechada de electrodos de cátodo & Receta :

· Relación de peso (todos los demás pesos dependen de la cantidad de polvo activo que use):

o Polvo activo de cátodo - LiFePO4, LiCoO2 ... : 93,5%

o PVDF : 2,25%

o Conductivo Súper- C45 : 4,0%

o NMP : 8/15 del contenido sólido en peso

· Tratar térmicamente el polvo activo en el ambiente de vacío o gas inerte, 120~140ºC durante dos horas,

· Moler moler la potencia activa y conductiva durante unos 30 minutos.

· Calentar la solución de NMP a 80°C. Agregue lentamente PVDF y siga revolviendo hasta que el PVDF se disuelva por completo. Por lo general, este proceso tomará alrededor de 120 minutos.

· Agregue polvo activo y conductor a la suspensión y revuelva. Se sugiere separar los polvos en 2 o 3 montones, agregar el primer monton y mezclar por 30 minutos... agregar el segundo monton y mezclar por otros 30 minutos... hasta terminar con todos los montones. Esto ayudará a mejorar la uniformidad de la mezcla.

Tome una muestra y pruebe la viscosidad. La viscosidad recomendada para la suspensión es de alrededor de 6000 CPS


Especificación

Escribe

nombre del producto

Principales características

Cátodo Material para batería de iones de litio

Polvo de LiCoO2

1. Fórmula LiCoO2

2. Apariencia: polvo negro

3. Peso molecular 97.88

4. Capacidad de Primera Descarga (mA/g) : 145 @1C

5. Razonable Gama A-G: 6. 6. El ánodo tiene entre un 5 % y un 10 % más de capacidad que el cátodo.

6. Rango de voltaje vs Li: 3V ~ 4.2V

LiFePO4

1. Densidad del grifo : 1.132 g/cm3

2. Resistencia : 114.9 Ω .cm

3. Eficacia de la primera descarga : 97,5%

4. Primera capacidad : 155,5 mAh/g

Aglutinante de PVDF

1. Pureza: 99,5%

2. gravedad específica estándar: 1,74 ~ 1,77

3. Dieléctrico constante :4,50~5,50; 8.00~9.50

4. Punto de fusión: 160-168

5. Índice de fusión: 1-2

6. Solubilidad: transparente y soluble

7. Viscosidad de rotación: 2000

8. Viscosidad intrínseca :1.0-2.0

9. Humedad: 0.1

Disolvente NMP

1. Él molecular
fórmula:C5H9NO

2. Pureza:99,90%

3. Derritiendo punto: -24

4. Hirviendo punto: 202

5. Densidad:1.028 g/ml

6. Refractivo índice:1.465-1.470

7. Flash punto: 95

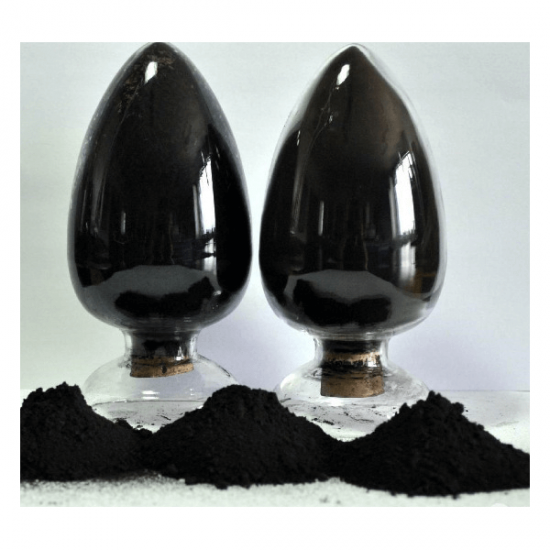

Polvo de negro de carbón superconductor

1. Superficie de nitrógeno APUESTA: 62M2/g

2. Valor de rigidez de adsorción (2):32Ml/5g

3. Humedad (envasado):0,1 %

4. Densidad 160Kg/m3

5. Contenido de azufre 0,02%

6. Hierro(3) 10 ppm

7. Níquel: 1ppm

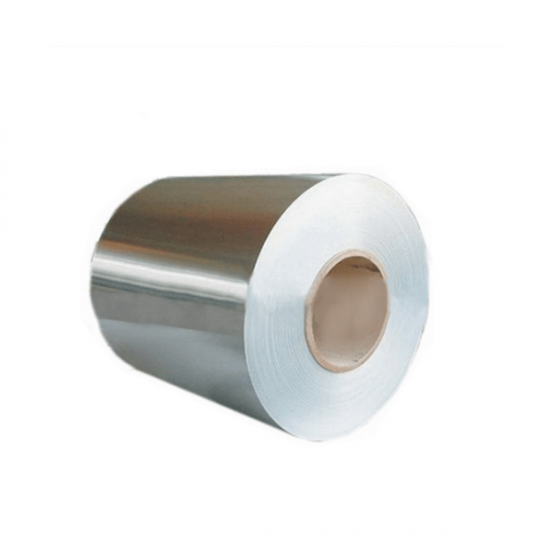

Papel de aluminio

1. Espesor: 9-19um

2. Ancho estándar: 200 mm

3. Longitud: 120 m/rollo

(el tamaño se puede personalizar según la solicitud

Papel de aluminio recubierto de carbono

1. Espesor del papel de aluminio: 12-30um

2. Densidad superficial única del revestimiento conductor (g/ / lado): 0,5-2,0 g/

3.Doble revestimiento

4. El espesor del revestimiento de cada lado es de 1 um

Material del ánodo

Polvo de grafito MCMB

1. A apariencia : polvo

2. Color : negro

3. Humedad 0.035%

4. Contenido de carbon : 99,96%

5. Densidad del grifo : 1,324 g/cm ³

6. Área superficial específica : 2.022 /gramo

Polvo de carboximetilcelulosa de alta pureza CMC

1. Viscosidad, mpa.s (solución acuosa al 2 %):7000~10000

2. Pureza: 99,5%

3. Contenido de agua: 10%

4. grado de sustitución: 0.6~0.9

5. pH: 6,0 ~ 8,5

6. metales pesados ​​(pb), ppm: 15

7. Fe, ppm: 40

8. Como, ppm: 2

S P superior

1. Contenido volátil : 0,15 % máx.

2. Extracto de tolueno : 0,1% máx.

3. Contenido de cenizas (600 ° C) : 0,05 % máx.

4. Densidad : 160kg/m3

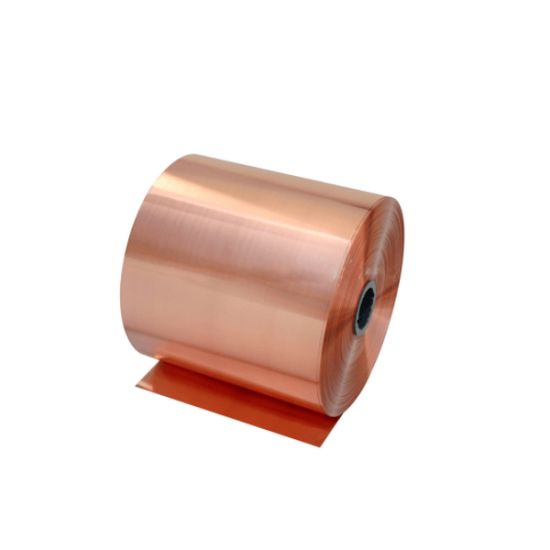

Hoja de cobre

1. Espesor: 9-15um

2.Ancho estándar: 200 mm

(El tamaño se puede personalizar según la solicitud)

Lámina de cobre con revestimiento conductor

1. Tamaño: 201 * 0.008 mm

2.Longitud: 35m-40m

3. Ancho de la lámina de cobre: ​​150 mm

4.Doble revestimiento

5. El espesor de cada revestimiento lateral es de 1 um

Caucho de estireno butadieno SBR

1. Sólido total

(% en peso): 48 ~ 53

2. pH: 5 ~ 7

3. Viscosidad Broofield (mPa.s):50~250

Otro

Película laminada de aluminio

1. Calidad de la superficie : Acabado mate

2. Profundidad de moldeo 5,0 mm

3. Condiciones de sellado en caliente : 180-190 ° C

4. Resistencia al pelado AL/CPP 6N/15mm

Separador

PÁGINAS

EDUCACIÓN FÍSICA

Celgard Opcional
