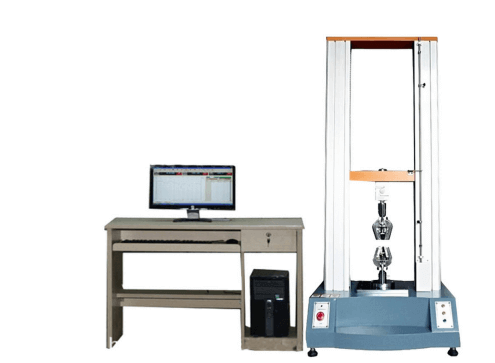

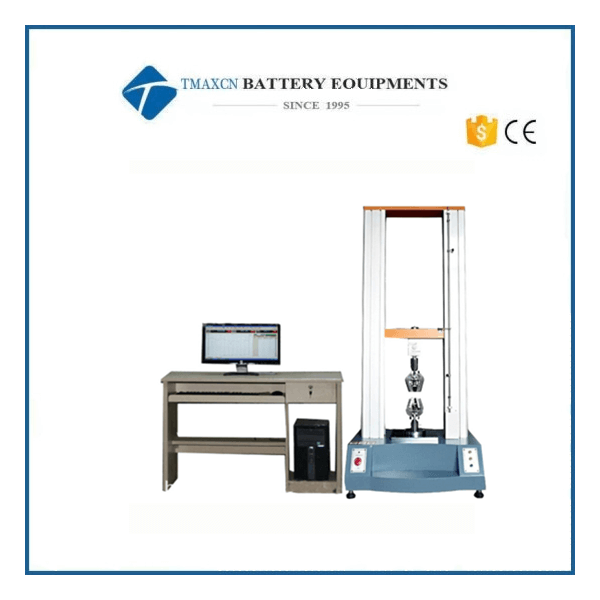

Máquina de prueba de resistencia a la tracción

1. Descripción

Se aplica principalmente a la prueba de materiales metálicos y no metálicos, como caucho, plástico, alambre y cable, cable de fibra óptica, cinturón de seguridad, cinturón de seguridad, material compuesto de cinturón de cuero, perfil de plástico, rollo impermeable, tubería de acero, cobre , perfil, acero para resortes, acero para rodamientos, acero inoxidable (y otros aceros de alta dureza), fundición, placa de acero, fleje de acero, estiramiento de alambres de metales no ferrosos, compresión Doblado, cizallamiento, pelado, desgarro, extensión de dos puntos (extensómetro adicional se requiere) y otras pruebas

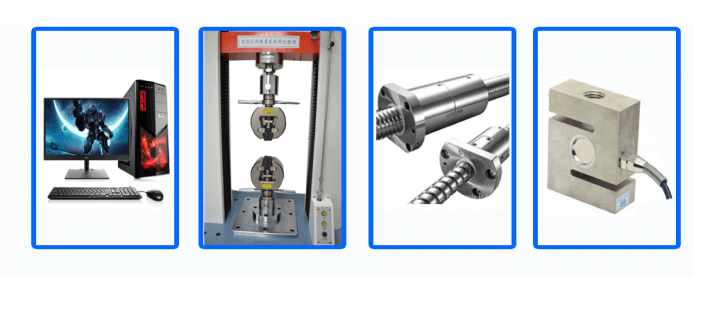

La máquina está diseñada por mecatrónica, compuesta principalmente de celda de carga, transmisor, microprocesador, mecanismo de conducción de carga, computadora e impresora de inyección de tinta a color. Tiene una velocidad de carga amplia y precisa y un rango de fuerza de medición, y tiene alta precisión y sensibilidad para la medición y control de carga y desplazamiento. También puede realizar pruebas de control automático de carga y desplazamiento a velocidad constante. La máquina tipo piso y el revestimiento de modelado consideran completamente los principios relevantes del diseño industrial moderno y la ergonomía.

2. F caracteristicas

El codificador fotoeléctrico importado se utiliza para medir el desplazamiento. El controlador adopta una estructura de microcomputadora integrada de un solo chip y un potente software de control y medición incorporado, que integra funciones de medición, control, cálculo y almacenamiento. Tiene la función de calcular automáticamente el estrés, el alargamiento (es necesario agregar un extensómetro), la resistencia a la tracción, el módulo de elasticidad, los resultados estadísticos automáticos; registre automáticamente el valor de la fuerza o el alargamiento del punto máximo, punto de ruptura, punto designado; use la computadora para mostrar el proceso de prueba y la curva de prueba dinámica, y lleve a cabo el procesamiento de datos. Después de la prueba, el módulo de procesamiento gráfico puede ampliar la curva según el análisis y la edición, y puede imprimir informes, el rendimiento del producto al nivel avanzado internacional.

3. Especificaciones

máx. Fuerza	1 000 kg
Eficaz F fuerza METRO midiendo R ángel	0.4 ％～ 100 ％
Precisión de carga	≤±0.5 ％
Resolución de T descansando METRO achine	La carga máxima es 1/300000, el interior y el exterior no se dividen en diferentes grados, y la resolución de todo el proceso no cambia
L carga S ensor	Configuración básica: un sensor de tensión y presión (carga máxima) Configuración extendida: se pueden agregar múltiples sensores
Prueba W idth	400 mm ( puede ser personalizado)
Eficaz S estirar S paso	Estándar: 800 mm , Personalizado ： 12 00mm u otras personas
Prueba S orinar	50 ～ 10 00 mm/min
Desplazamiento METRO medición A precisión	±0,5 ％
Deformación METRO medición A precisión	±0,5 ％
Prueba B encha S seguridad D dispositivo	Electrónico L imitar PAG protección
Prueba B encha L sirviéndose D dispositivo	Control automático rápido/lento de dos velocidades
Prueba B encha R volver F unción	Selección manual o automática, retorno automático o manual a la posición de prueba inicial a la velocidad más alta después de la prueba
Sobrecarga PAG protección	Más del 10% de la carga máxima, protección automática de la máquina
Accesorio C onfiguración	Un juego de accesorio de estiramiento,
Tamaño	1200*530*1800mm (Largo*Ancho*Alto)
Sistema de poder	Servomotor + tornillo en T de alta precisión
Poder	220V/50HZ ,0 ． 75KW
Peso	Sobre 300 kg

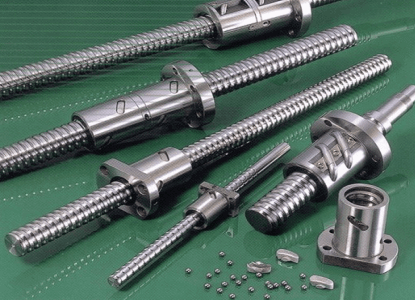

Adopte el husillo de bolas TBI de Taiwán para una mejor precisión de transmisión

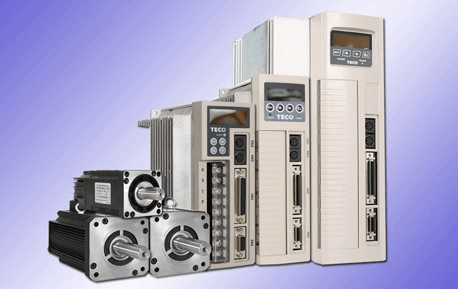

Adopte el servoaccionamiento Taiwan Dongyuan, mejor asegúrese de que no haya errores.

Precisión: se realiza el control de circuito cerrado de posición, velocidad y par, y se supera el problema del motor paso a paso fuera de paso;

Velocidad: buen rendimiento de alta velocidad, la velocidad nominal general puede alcanzar 2000-3000 rpm;

Adaptabilidad: fuerte capacidad anti sobrecarga, capaz de soportar tres veces la carga de par nominal, especialmente adecuado para situaciones con fluctuaciones de carga instantáneas y que requieren un arranque rápido;

Estable : funciona de forma estable a baja velocidad y no produce una operación de paso similar al motor paso a paso a baja velocidad. Es adecuado para ocasiones con requisitos de respuesta de alta velocidad;

Oportunidad: el tiempo de respuesta dinámica de aceleración y desaceleración del motor es corto, generalmente dentro de decenas de milisegundos;

Comodidad: reduce significativamente el calor y el ruido.

Adopte tecnología de procesamiento profesional para garantizar mejor la calidad.

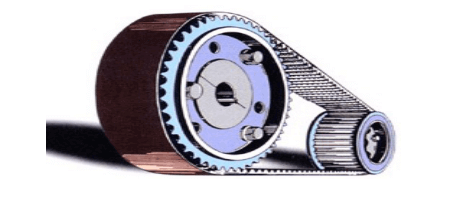

La tecnología de procesamiento preciso garantiza la coordinación de la viga transversal, el cojinete y el tornillo de avance, reduce el error provocado por el procesamiento y garantiza además que el fuselaje de precisión se trate mediante moldeo por pulverización. El accesorio es un proceso de tratamiento térmico regular, duradero, y el mecanismo de transmisión en la caja inferior de la máquina general ortodoxa es una transmisión de correa síncrona. En comparación con la transmisión por correa de fricción, no hay relación entre la polea y la correa de transmisión de la transmisión por correa síncrona. El deslizamiento puede garantizar una relación de transmisión estricta. Sin embargo, la transmisión por correa síncrona tiene mayores requisitos de distancia entre centros y estabilidad dimensional. La transmisión por correa síncrona tiene las ventajas de la transmisión por correa, la transmisión por cadena y la transmisión por engranajes. Transmisión por correa síncrona debido a que la correa y la polea están acopladas para transmitir movimiento y potencia, no hay un deslizamiento relativo entre la correa y la polea, lo que puede garantizar una relación de transmisión precisa.
