Máquina de molino de bolas planetario de mezcla y molienda

Descripción general:

1. El molino de bolas planetario es un equipo necesario para mezclar, moler fino, preparar muestras, dispersar nanomateriales, desarrollar nuevos productos y preparar la producción de materiales de alta tecnología de pequeño volumen.

2. El molino de bolas planetario es pequeño, completo, de alta eficiencia y bajo nivel de ruido, es el equipo ideal para unidades de investigación científica, instituciones de educación superior, laboratorios corporativos para obtener muestras de investigación de micropartículas. (Cuatro muestras para cada experimento).

3. Puede equiparse con un molino de bolas al vacío; la muestra se puede moler al vacío. Es ampliamente utilizado en geología, minería, metalurgia, electrónica, materiales de construcción, cerámica, productos químicos, industria ligera, medicina, belleza, protección ambiental y otros departamentos.

4. Puede establecer la velocidad, el tiempo de rotación hacia adelante y hacia atrás y el tiempo total de molienda de acuerdo con los requisitos del proceso.

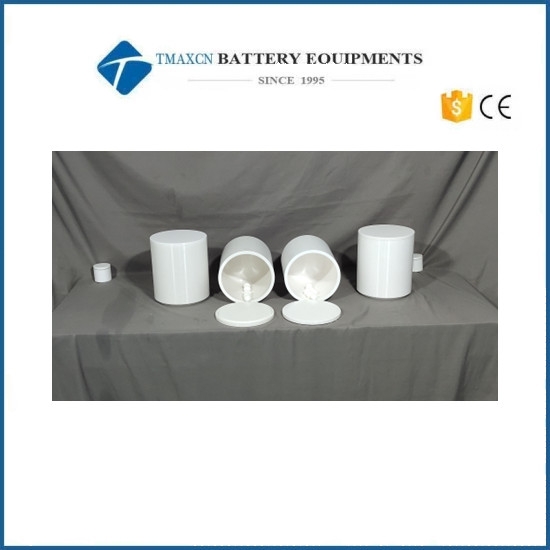

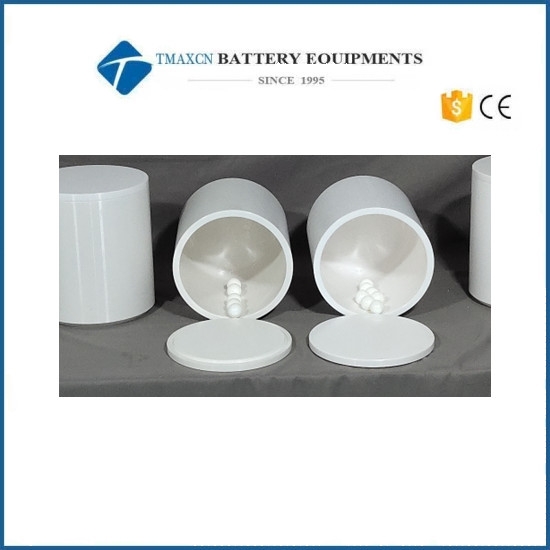

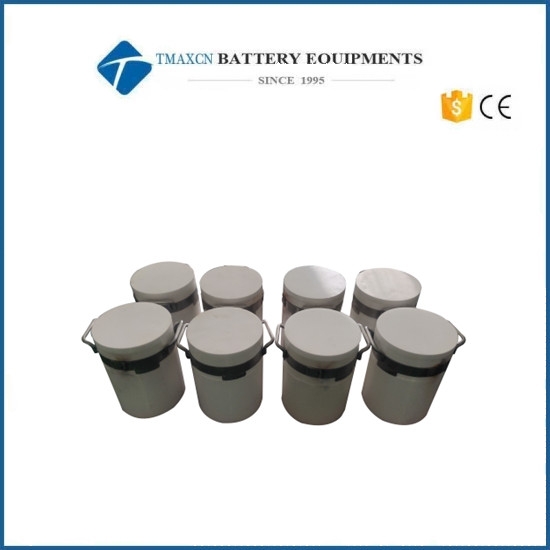

Bola y vaso opcionales

1. Material del tanque de molienda de bolas: acero inoxidable, ágata, corindón, carburo de tungsteno, nailon, zirconia, politetrafluoroetileno, revestido con poliuretano, etc. El principio de elección es que el material del molino de bolas no puede afectar la apariencia del material a moler; Molienda fácil de oxidar, debe ser materiales con aislamiento de aire, puede usar un tanque de molino de bolas al vacío.

2. El material de la bola de molienda es: acero cromado, acero inoxidable, ágata, alúmina, zirconia, El principio de selección es que el material de la bola de molienda en el material a pulir no afecta la apariencia de la contaminación; La densidad y la dureza del material de la bola de molienda deben ser mayores que el material abrasivo; Las especificaciones del molino de bolas son: Φ5, Φ8, Φ10, Φ15, Φ20

Principio de funcionamiento:

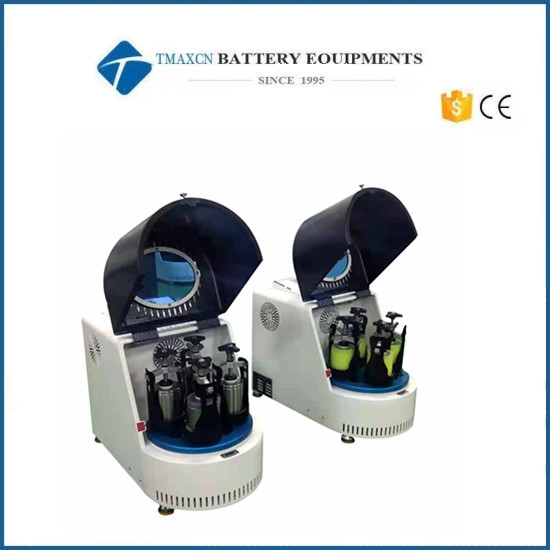

La serie TMAX-XQM de molino de bolas planetario de frecuencia variable tiene cuatro tanques de molienda de bolas instalados en una plataforma giratoria. Cuando la plataforma giratoria gira, el eje del tanque realiza movimientos planetarios, las bolas y las muestras dentro de los tanques reciben un fuerte impacto en un movimiento de alta velocidad y las muestras finalmente se trituran hasta convertirlas en polvo. El molino puede moler y mezclar varios tipos de materiales diferentes con el método seco o húmedo. El tamaño del polvo molido se puede reducir a tan solo 0,1 micrómetros.

Especificaciones:

Modelo	Molino de bolas planetario TMAX-XQM-0.4
Volumen del tanque de molienda (L)	0.1L*4
Material del tanque de molienda	Según requisitos
Medios de molienda	Según requisitos
Carga máxima por tanque	El material y el medio de molienda no superan las dos terceras partes del volumen.
Tamaño del material de alimentación	Material del suelo ≤ 10 mm, otros materiales ≤ 3 mm
Tamaño del material de descarga	Mínimo 0.1um
Velocidad de rotación	Revolución 335r / min, Rotación 670r / min
Relación de velocidad (revolución: rotación)	1:2
modo de velocidad	Frecuencia, regulación de velocidad continua programable, manual, temporización automática hacia adelante y hacia atrás
Método de transferencia	transmisión por engranajes
Tensión de trabajo	220V
Potencia del motor y potencia de frecuencia variable	0.75Kw
Manera de trabajar	Dos o cuatro latas funcionan al mismo tiempo
Tiempo máximo de funcionamiento continuo	72 horas
Tamaño de la máquina	750*470*564mm
Peso (no incluye tarros ni bolas)	80kg
Control programable (monitoreo electrónico)	Molino de bolas que utiliza control de chip de microcomputadora de alta tecnología, se puede configurar para avanzar y retroceder alternativamente (0-999min) y avanzar, pausar, retroceder, pausar, avanzar (0-999min) operación alternativa de acuerdo con el procedimiento. Particularmente adecuado para refrigeración o funcionamiento intermitente.

Podemos proporcionar diferentes capacidades de molino de bolas planetario de acuerdo a sus requerimientos.

Modelo	Fuente de alimentación	Fuerza de motor Potencia del convertidor	Ajuste del tiempo de funcionamiento (min)	Tiempo de funcionamiento alterno positivo y negativo (min)	Velocidad ajustable Revolución (rpm)	Velocidad ajustable Rotación (rpm)	Ruido <db
XQM-0.2	220V 50HZ	0.75KW	1-9999	1-999	30-335	70-670	60db
XQM-0.4	220V 50HZ	0.75KW	1-9999	1-999	30-335	70-670	60db
XQM-1	220V 50HZ	0.75KW	1-9999	1-999	30-335	70-670	60db
XQM-2	220V 50HZ	0.75KW	1-9999	1-999	30-335	70-670	60db
XQM-4	220V 50HZ	0.75KW	1-9999	1-999	30-335	70-670	60db
XQM-6	220V 50HZ	0.75KW	1-9999	1-999	30-335	70-670	60db
XQM-8	220V 50HZ	1.5KW	1-9999	1-999	35-290	70-580	60db
XQM-10	220V 50HZ	1.5KW	1-9999	1-999	35-290	70-580	60db
XQM-12	220V 50HZ	1.5KW	1-9999	1-999	35-290	70-580	65db
XQM-20	380V 50HZ	4KW	1-9999	1-999	25-215	50-430	65 db
XQM-40	380V 50HZ	5.5KW	1-9999	1-999	20-195	40-390	68db
XQM-60	380V 50HZ	7.5KW	1-9999	1-999	27-174	40-260	68db
XQM-100	380V 50HZ	11KW	1-9999	1-999	27-160	40-240	6 8db

Modelo	Capacidad	Especificación de tanque de molienda	Cantidad
XQM-0.2	0.2L	50ml	4 juegos
XQM-0.4	0.4L	50ml-100ml	4 juegos
XQM-1	1L	50ml-250ml	4 juegos
XQM-2	2L	50ml-500ml	4 juegos
XQM-4	4L	250ml-1L	4 juegos
XQM-6	6L	lL-1.5L	4 juegos
XQM-8	8L	1L-2L	4 juegos
XQM-10	10L	1L-2.5L	4 juegos
XQM-12	12L	1L-3L	4 juegos
XQM-20	20L	2L-5L	4 juegos
XQM-40	40L	5L-10L	4 juegos
XQM-60	60L	10L-15L	4 juegos
XQM-100	100L	20L-25L	4 juegos

Muestra de molienda

1. Material : Carbón activado

2. Tanque y bola de molienda: tanque de corindón con bola de zirconio

3. Método de molienda: molienda en seco

4. Velocidad: 560 rpm (rotación)

5. Equipo seleccionado: XQM-0.4

6. Volumen del tanque de molienda: 100mLx4

7.G hora de encontrar: 2 horas

8. Finura: 2um

1. Material : Té verde

2. Tanque de molienda: tanque de acero inoxidable

3. Método de molienda: seco

4.G Velocidad de procesamiento: 450 rpm (rotación)

5. Equipo seleccionado: XQM-2

6. Volumen del tanque de molienda: 500mLx4

7. Tiempo de molienda: 1 hora

8. Finura: 17um

1. Material : medicina herbaria china

2. Tanque de molienda: frascos de zirconia

3. Método de molienda: seco

4.G Velocidad de procesamiento: 500 rpm (rotación)

5. Equipo seleccionado: XQM-2

6. Volumen del tanque de molienda: 500mLx4

7. Tiempo de molienda: 1 hora

8. Tamaño de partícula de descarga: Soluble en agua

1.Aplicación : Abrasivos y abrasivos;

2. Material: polvo de vidrio;

3. Tamaño de partícula de la alimentación En g : 0,5 mm;

4. Cantidad de alimentación: 2000g;

5. Propiedades materiales: frágil;

6. Requerimientos del cliente: 35 μm;

7. Análisis secuencial: análisis de tamaño de partículas

8. Equipo seleccionado : molino de bolas planetario XQM -4;

9. Configuración de jarra y bola: depósito de corindón con bola de circonio;

10 Parámetros de operación: rotación 560 rpm, tiempo de molienda cada 20 minutos en rotación positiva e inversa;

11 Resultados de molienda: 99% < 35 µM;

12 Resultados (sugerencia): la XQM -4 molino planetario se puede utilizar para moler polvo de vidrio

Además de la máquina de molino de bolas planetario, nuestra fábrica ofrece todo tipo de tarros de molino , como tarro de molino de acero inoxidable, tarro de molino de zirconia, tarro de molino de alúmina, tarro de molino de nailon, tarro de molino de PU, tarro de molino de tungsteno, tarro de molino de metal duro y tarro de molino de nailon templado, etc. Además, también ofrecemos bolas de molino de acero inoxidable, bolas de molino de circonio , bolas de molino de alúmina, bolas de molino de PU, bolas de molino de acero al carbono, bolas de molino de tungsteno, etc. .

También podemos proporcionar todo tipo de bolas de molino como bolas de acero inoxidable, bolas de zirconia, bolas de alúmina, bolas de PU, bolas de acero al carbono, bolas de tungsteno, bolas de ágata, bolas de metal duro, bolas de nitruro de silicio, bolas de acero de alta resistencia al desgaste, bolas de acero al manganeso , bolas de nylon, carburo cementado, cristal y otros materiales metálicos especiales.

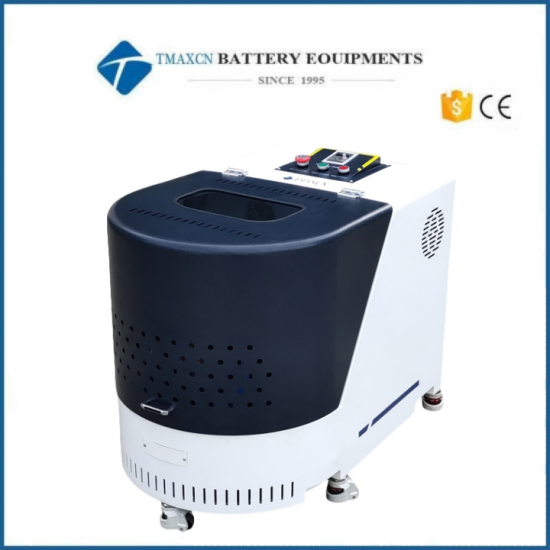

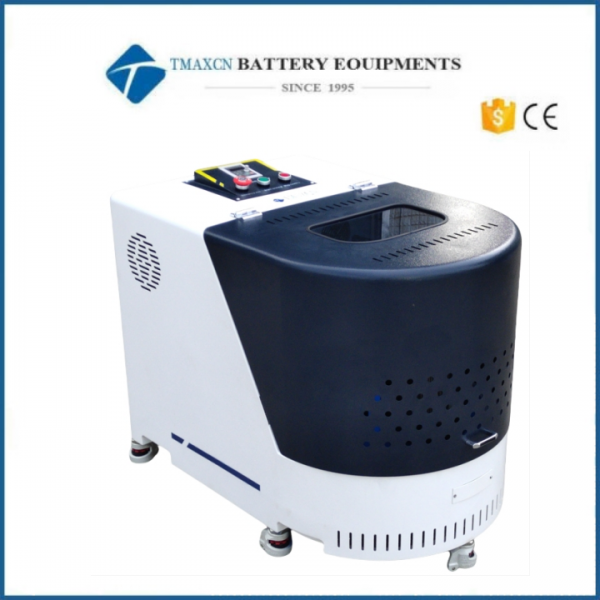

Imágenes detalladas del producto

Guía de selección de modelos

Selección del tamaño del molino de bolas planetario:

De acuerdo con la cantidad de materiales a moler, elija el tamaño del molino planetario.

Fórmula de cálculo para la selección del tamaño del molino de bolas planetario: a = C /ρ* 3.

Nota: A es el tamaño del molino planetario (unidad: l), C es la masa del material de molienda primario (unidad: kg), ρ es la densidad aparente del material de molienda (unidad: kg /L).

Por ejemplo, si se muelen 2 kg de material a la vez y la densidad aparente del material es de 1,5 kg/L, se selecciona el tamaño del molino planetario en la fila a = 2/1,5*3 = 4 L.

Estilo de molino de bolas planetario y opciones de configuración de funciones especiales:

El molino de bolas planetario se divide en estilos verticales, horizontales, integrales, doble planeta cuatro, de acuerdo con los requisitos de molienda del material, elija los estilos correspondientes, cada estilo de productos puede equiparse con equipos de refrigeración o calefacción por aire de acuerdo con los requisitos de temperatura del material de molienda.

Tabla de referencia para la selección del estilo de molino de bolas planetario y la configuración de funciones especiales

Selección de modelo de molino de bolas planetario	Naturaleza del material abrasivo
Molino planetario vertical	Rectificado de materiales generales, sin requisitos especiales
Integral molino planetario o molino planetario horizontal	El material es fácil de hundir y unir.
Molino planetario doble	Se requiere una molienda ultrafina y de ultra alta velocidad
Con dispositivo de refrigeración por aire o dispositivo de nitrógeno líquido	El proceso de molienda está caliente y necesita ser enfriado
Equipado con tanque de molienda de bolas al vacío	Fácil de oxidar, lo que requiere un entorno de vacío o protección atmosférica.
Con dispositivo de calentamiento	Requiere molienda a alta temperatura

Molino recomendado:

Molino de bolas planetario de rotación de 360 ​​grados de dirección completa
