Spot Welding Machine

Cabezal de soldadura rotativo de un solo lado, máquina de soldadura por puntos de Control numérico automático para soldadura de módulo de batería de litio NCM almacenable

  • Model Number:

    TMAX-ZW-D200R
  • Pago:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    5 days
Detalles del producto

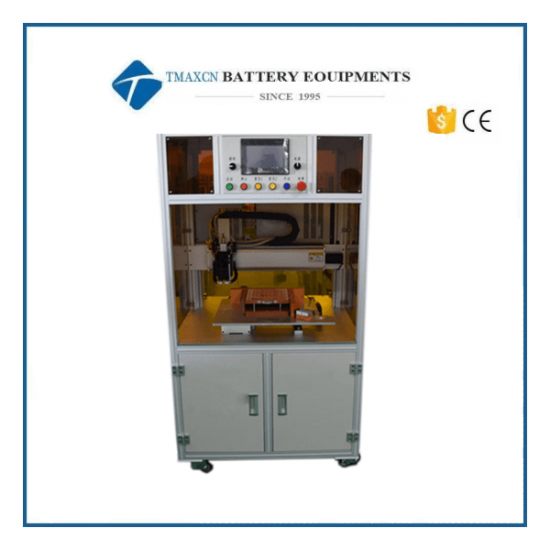

Máquina de soldadura por puntos de control numérico automático con cabezal de soldadura rotativa para soldadura de módulo de batería de litio NCM almacenable


RASGO

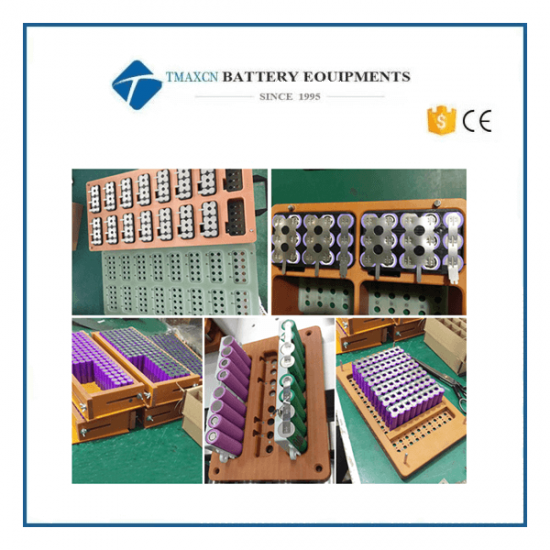

Este equipo se utiliza principalmente para baterías de soldadura y tiras de acero niquelado o tiras de níquel en conjunto de batería cilíndrica/de polímero mentira , y asegura que la tensión de soldadura entre baterías y flejes de acero niquelado o flejes de níquel sea superior a 30N. El rango de soldadura por puntos del equipo puede cumplir con los requisitos de soldadura de las baterías 18650 con 20 serie masa y paquetes y menos de 20 paquetes de baterías de la serie . El número de baterías de soldadura está determinado por la carrera, que puede ser configurada por hombre-máquina.


ventajas:

1. Admite el inicio del punto de interrupción, el inicio automático y la conversión del modo de inicio manual.

2. Función de alarma de falsa soldadura y desoldado.

3. La programación es simple y admite la programación de cualquier punto y la programación de matrices. Puede almacenar 99 grupos de archivos de programación.

4. Advertencia de pronóstico de reemplazo de pin de soldadura.

5. Con el sistema de monitoreo de corriente de soldadura, puede monitorear la corriente de soldadura en tiempo real

ESPECIFICACIÓN

Fuente de alimentación y voltaje para equipos

CA 22 10% , 50 Hz ± 2 Hz , 500W

Fuente de alimentación y voltaje de soldadura

CA380V±10% , 50 Hz ± 2 Hz , 2000W

Material de soldadura

Hoja de níquel puro : 0,03-0,2 mm

Fleje de acero niquelado : 0,03-0,3 mm

Transmisión METRO oda

Tornillo TBI + guía lineal de precisión de plata de Taiwán

Modo de secado

Servomotor paso a paso

Función de rotación del cabezal de soldadura

El cabezal de soldadura admite la rotación positiva y negativa, y es adecuado para la soldadura por puntos de baterías de forma especial y función de aguja antiadherente.

Velocidad máxima de soldadura por puntos

0. 35 S/ punto 2 800 piezas por hora

Velocidad máxima de transmisión del motor

1000 mm/segundo

Número máximo de celdas de carga

X-26; Y-26 (ajustable)

Repita la precisión de posicionamiento

±0.02MM

Número de grupos de archivos almacenables

99

Sistema operativo

Sistema embebido + interfaz hombre máquina

Peso máximo de carga

30KG

Rango máximo de tamaño de trazo

X 500 mm , Y 400mm , Z 35 mm , R 180º

La distancia entre la plataforma de herramientas y la aguja de soldadura se puede ajustar en 300 mm .

Presión de soldadura

La presión de las dos agujas de soldadura se puede ajustar de forma independiente. La presión es estable, fiable y fácil de ajustar. Se garantiza que la tensión de soldadura entre la carcasa de la batería y la pieza de conexión sea superior a 30N.

Posición de soldadura

Posición cilíndrica y superior del plano de la batería

Proceso de soldadura

Salpicaduras de chispas pequeñas, sin rebabas, sin cambios de color, soldadura hermosa, rendimiento estable, sin daños en la apariencia de la batería;

Dimensión

900 L ×900 W ×16 50 H milímetro

Peso

20 0Kg

Cable de alimentación

220V 10A

Conectado neumático Tubo

Diámetro 8 mm, interfaz fácil de enchufar, presión de aire 0,4 MPa

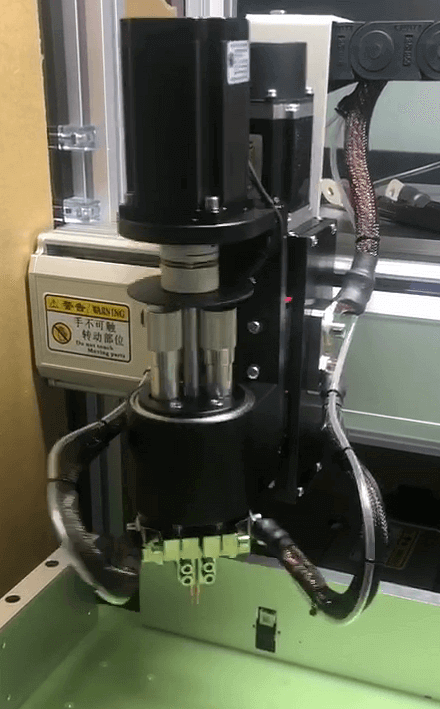

Cabezal de soldadura rotatorio
