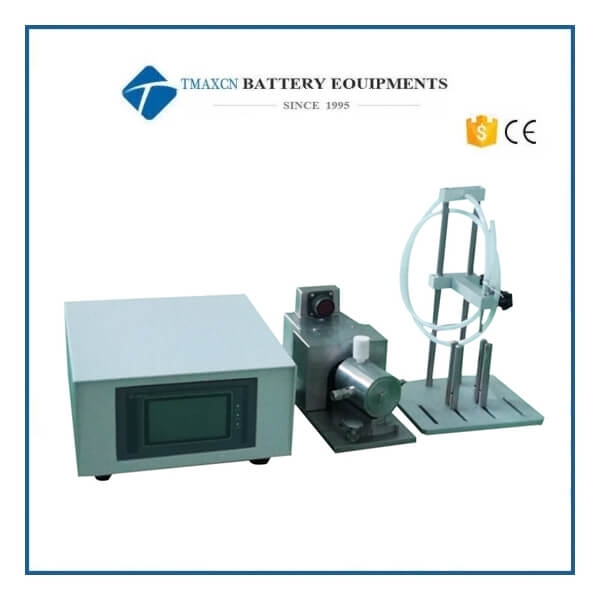

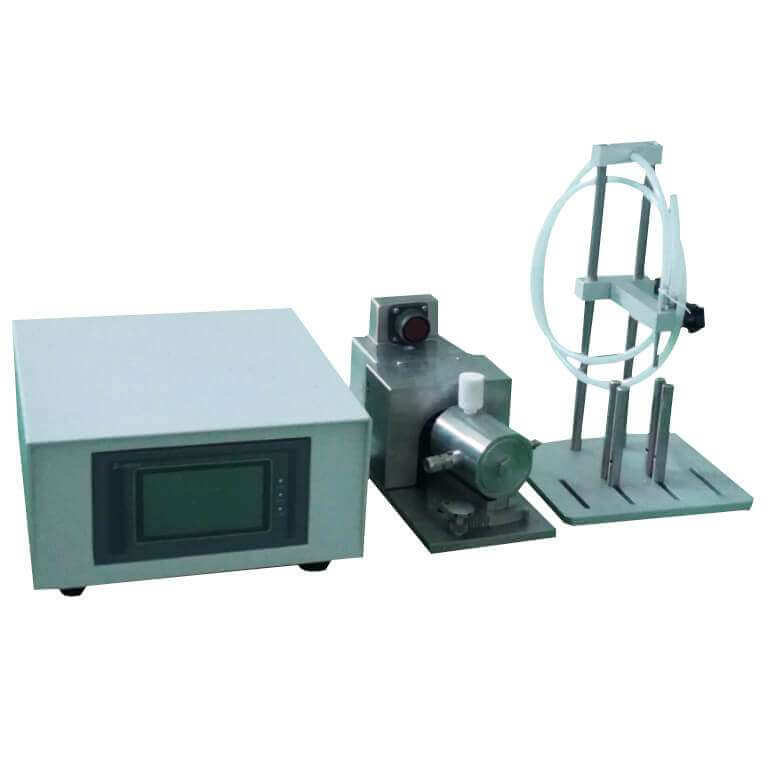

Sistema de bomba de llenado de máquina de llenado de electrolito de batería de precisión programable

Es adecuado para el llenado/inyección de precisión de microlíquidos de alta gama, como medicamentos, electrolitos, ácidos, solventes, productos lácteos, pegamentos, reactivos y otras industrias.

Principio de funcionamiento

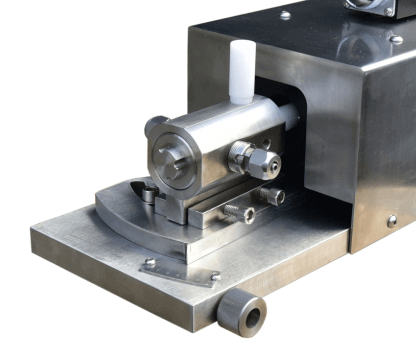

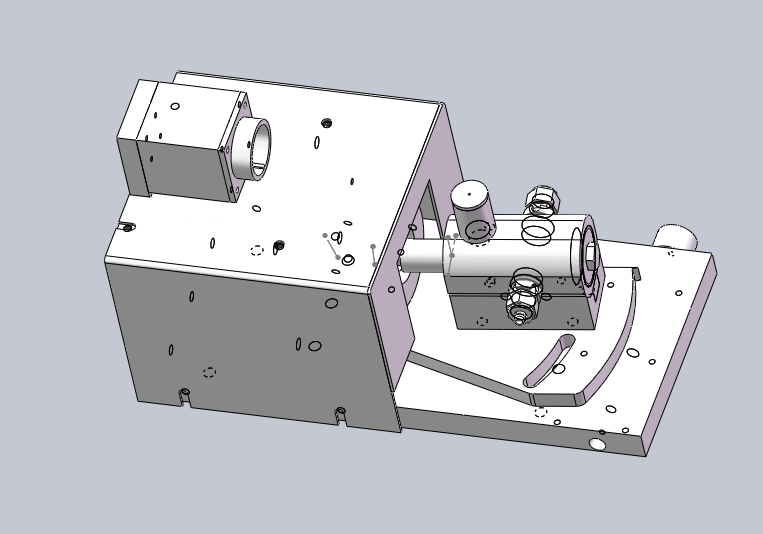

La bomba de llenado eléctrica de alta precisión utiliza la conexión entre el acoplamiento y el motor paso a paso para impulsar la rotación alternativa del émbolo en la cavidad de cerámica, formando un interruptor de dirección de válvula alternativa entre la entrada y la salida del líquido. Para lograr el objetivo de un control preciso de la entrada y salida del medio líquido.

Proceso de trabajo

Preparación de la fuente de alimentación y el medio líquido → el émbolo gira para succionar líquido en la cavidad → el émbolo gira a través de la entrada de líquido y cierra la entrada de líquido → el émbolo continúa girando para descargar el fluido de trabajo de la cámara → el émbolo gira para cerrar la salida de líquido.

Principales características

1. Adecuado para llenado, adición, inyección de líquido, pulverización, marcado de medición de medio líquido de microprecisión de alta gama. Se adopta el diseño sin válvula, el caudal es extremadamente estable y la precisión del caudal es de ± 3 ‰.

2. El núcleo de la bomba está hecho de cerámica industrial especial (zirconia, aluminio alúmina), que tiene excelentes características de alta resistencia al desgaste, resistencia a la corrosión a base de ácido, resistencia a altas temperaturas y larga vida útil.

3. Tiene una reacción antiquímica y la parte del medio de contacto es de cerámica.

4. El núcleo y el manguito de la bomba están fabricados con la tecnología más avanzada de nanotecnología y gelcasting, con microestructura uniforme y alta densidad. Combinación de alta precisión, tecnología cerámica autosellante y autolubricante, sin necesidad de sellos ni lubricantes adicionales.

5. El manguito de la bomba y el mecanismo del componente son uniformes, con resistencia a ácidos y álcalis, y se pueden usar en varias ocasiones de líquidos fuertes.

6. La estructura de diseño es una estructura de émbolo de desplazamiento positivo, operación de rotación alternativa, ajuste de la longitud de carrera/ciclo de rotación para cambiar el tamaño del flujo.

7. Sin residuos, sin burbujas, sin fugas, sin punto de líquido y sin bloqueo.

8. El sistema tiene funciones poderosas, capacidad múltiple y selección de velocidad múltiple, que puede transformar y revertir la transferencia de líquido.

9. No hay sello dinámico ni piezas de desgaste, y la única pieza móvil es el émbolo, que es fácil de mantener.

10. Adopta un controlador programable importado y una pantalla táctil para el diálogo hombre-máquina, configuración de parámetros conveniente y rendimiento estable y confiable.

11. Puede medir e inyectar líquido de acuerdo con los parámetros establecidos y dejar de medir automáticamente cuando se alcanza la cantidad de líquido especificada.

12. Interfaz de comunicación estándar, que se puede usar de forma independiente o comunicarse con PLC o IPC convenientemente.

13. Según la producción real, la cantidad total de líquido puede ser: Q Total (medida de líquido total) = Q carrera (cantidad de carrera) * N carrera (número de carrera)

14. Tiene el modo de función de bombeo de avance, bombeo de retroceso, medición retrasada, limpieza en espera y conteo de capacidad.

15. Toda la máquina es compacta en apariencia, elegante en apariencia, flexible en uso, simple en operación, estable en operación, segura y confiable en operación.

Especificaciones
