Short Circuit Tester

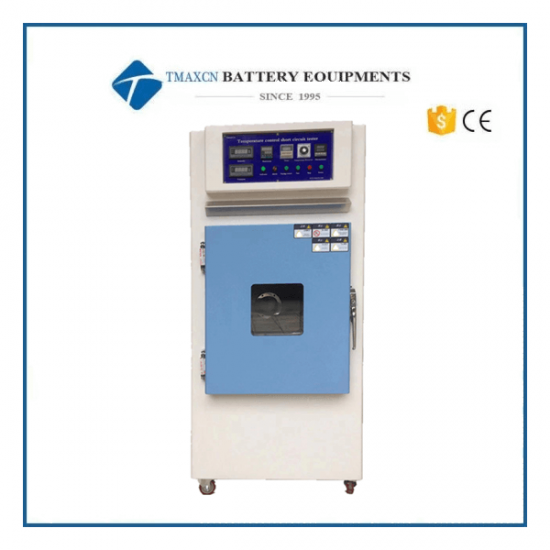

Probador de cortocircuito de alta corriente de batería con control de temperatura hasta 1000A/2000A

  • Model Number:

    TMAX-BEH
  • MOQ:

    1
  • Pago:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    5 days
Detalles del producto

Probador de cortocircuito de alta corriente de batería con control de temperatura hasta 1000A/2000A

Él probador de cortocircuito adopta el control automático PID para simular el cortocircuito externo de la batería, cumpliendo con los estándares de UL1642,UN38.3,IEC62133,GB/T18287,GB/T 31241-2014, etc. El contactor de cobre rojo se utiliza como elemento interruptor y el relé térmico como dispositivo de protección. Cuando se cierra el disyuntor, el circuito de la batería probada se cortocircuita y la fuerte corriente de cortocircuito pasa por todo el circuito. Después del procesamiento de datos, las señales de temperatura, voltaje y corriente de la superficie de la batería detectadas por el elemento Hall se envían al lado de la computadora, y el software registra continuamente los cambios de voltaje, corriente y temperatura de la superficie de la batería. El probador de cortocircuito debe cumplir con la resistencia de todo el circuito (incluido el disyuntor, el cable y el dispositivo de conexión) de 80 ± 20 m Ω, y cada circuito puede soportar la corriente de cortocircuito con un valor máximo de 1000A/2000A.

Se puede seleccionar el modo de parada de cortocircuito: 1. Tiempo de cortocircuito; 2. Temperatura de la superficie de la batería;


Norma relacionada

GB 31241-2014 requisitos de seguridad para baterías de iones de litio y baterías para productos electrónicos portátiles

Cortocircuito externo de alta temperatura

Después de que la batería esté completamente cargada de acuerdo con el método de prueba especificado, se coloca en un ambiente de 55 ℃± 5 ℃. Después de que la temperatura de la batería alcanza los 55 ℃± 5 ℃, se coloca durante otros 30 minutos. Luego, conecte los terminales positivo y negativo de la batería con cables y asegúrese de que toda la resistencia externa sea de 80 m Ω± 20 m Ω. La temperatura de la superficie de la batería fue monitoreada durante la prueba.

Estándar de aceptación: la batería debe estar libre de fuego y explosión, y la temperatura máxima no debe exceder los 150 ℃


Características

1. Esta máquina adopta el sistema de control PID, que es conveniente e intuitivo, temperatura constante automática y compensación de temperatura rápida

2. Protección contra sobretemperatura, sistema de apagado automático de sobrecarga

3. Nuevo motor de eje largo de alta temperatura

4. Sistema de circulación: circulación forzada de suministro de aire horizontal

5. Sistema de calefacción: PID + SSR

6. Función de sincronización: indicación de alarma de apagado cuando la temperatura alcanza el tiempo establecido

7. El área de prueba de la caja de prueba es un área de prueba independiente, y el tamaño del área de prueba es W500xd500xh500mm, la caja en el área de prueba está hecha de acero inoxidable SUS304

8. La puerta frontal de la caja de prueba adopta un diseño reforzado, el lado izquierdo de la puerta está equipado con una bisagra expuesta y el lado derecho está equipado con una fuerte cerradura de puerta, que puede bloquear la puerta de manera efectiva. La bisagra y la cerradura adoptan las piezas estándar especiales del equipo reforzado.

9. La ventana de vidrio a prueba de explosiones está pegada con una película a prueba de explosiones para una doble protección;

Las ruedas 10.4 están instaladas en la parte inferior para facilitar el movimiento y la fijación.


ESPECIFICACIONES

Voltaje de impulso

AC 1kv/1.2-50μs(valor máximo)1min

Tiempo de respuesta de CC

≤5μs

Voltímetro

Voltaje de medición: 0-100V;

Precisión de visualización: F.S ± 0,5% RDG ± 1 dígito;

Corriente máxima de cortocircuito

1000A o 2000A seleccionable

Amperímetro

Corriente de medición: 0-1000A/2000A;

Precisión de visualización: F.S ± 0,5% RDG ± 1 dígito;

Resistencia interna del dispositivo

80±20mΩ

distancia de control remoto

Sin barrera sólida 7 metros

Vida mecánica

300.000 veces

rango de temperatura

RT+10℃ ~ +130℃ (ajustable)

Fluctuación de temperatura

0,5 ℃

Desviación de temperatura

2℃

Tamaño de la ventana de observación

285 x 285 mm (10 mm de espesor)

Entrada de aire

Hay dos parches de aire de 50 mm de diámetro en el lado izquierdo de la caja (también se usan para medir voltaje, etc.)

Parte inferior del gabinete

La parte inferior está equipada con cuatro poleas universales, que pueden moverse libremente y son fijas.

Tamaño de la caja interior

500 x 500 x 500 mm

Tamaño de la caja exterior

940 x 780 x 1620 mm

material del gabinete

Barniz para hornear placa laminada en frío

Fuente de alimentación

CA 220V10% 50HZ

Poder

3.0KW
