Slliding Furnace

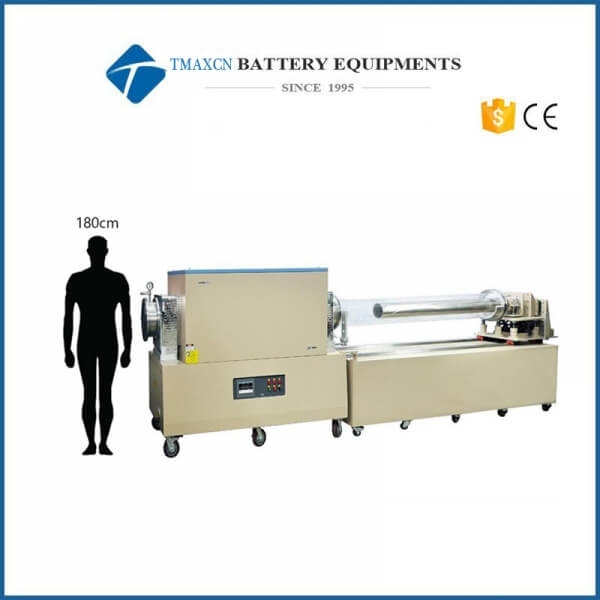

horno de cvd de tres zonas de doble tubo (11 "/ 10") (1200 ° c máx.) con extractor de tubos para el crecimiento de grafeno en áreas grandes

  • Model Number:

    TMAX-1100X-III-D11
  • Pago:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    15 day
  • Contactar ahora
Detalles del producto

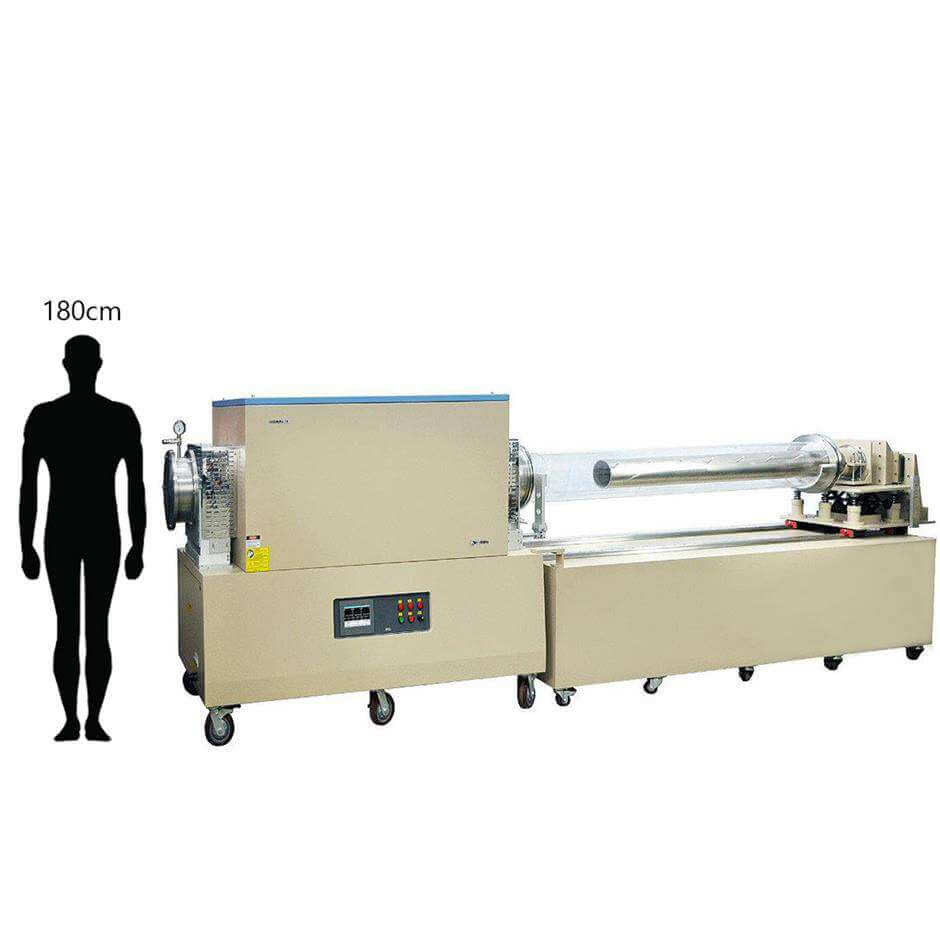

horno de cvd de tres zonas de doble tubo (11 "/ 10") (1200 ° c máx.) con extractor de tubos para el crecimiento de grafeno en áreas grandes


tmax-1100x-iii-d11 es un doble de tres zonas horno de tubo con máx. temperatura de trabajo de 1200 ° c. doble tubo el diseño permite un crecimiento de película de cvd de área grande (~ 7000 cm ^ 2) en el metal papel de aluminio envuelto en la superficie del tubo interior. extractor de tubos permite al operador fácilmente retire el tubo interior sin dañar los productos de película y esté listo para El siguiente paso de la transferencia de películas. Es una herramienta ideal para producir grafeno hoja o electrodos flexibles de dispositivos de almacenamiento de energía.


especificaciones:

caracteristicas

  • doble tubo de cuarzo        diseño: tubo exterior de 280 mm (11 ") de diámetro con 254 mm        (10 ") de diámetro. Tubo interior. La lámina metálica se puede envolver en el        superficie del tubo interno para el crecimiento de la película de DVD.
  • tubo operado manualmente        El extractor permite una fácil extracción del tubo interior y está listo para el        Transferencia de película posterior.

  • Zona de calentamiento constante de 36 '' de largo        proporciona más de 7000 cm ^ 2 de superficie tubular para un crecimiento de cvd de área grande de        grafeno sobre sustratos metálicos.

zonas de calentamiento y amperios;   temperatura controlar

  • Tres        zonas de calentamiento: (1230 mm, 48 "l en total)
    • zona 1:         410 mm (16 ")
    • zona 2:         410 mm (16 ")
    • zona 3:         410 mm (16 ")
  • constante        zona de calentamiento: máx. 36 "de largo con una precisión de +/- 5 ° c si se configuran tres        zonas a la misma temperatura.
  • pid        controlador de temperatura con 30 segmentos programables y +/- 1 ° c        exactitud. sobrecalentamiento incorporado. y protecciones de falla tc.
  • alta calidad        Termopares tipo k de omega.

temperatura de trabajo

  • max. trabajando        temperatura: 1200 ° c & lt; 1 hora
  • trabajo continuo        temperatura: 1100 ° c

tasas de calentamiento

  • max. 10 ° c / min         (rt ~ 800 ° c)
  • max. 5 ° c / min (800 ~ 1100 ° c)

poder

  • ac 220vac        trifásico, 50/60 hz
  • 24        kw max.
  • polvo        el cable se incluye sin enchufe

tubos de procesamiento

dos tubos de cuarzo fundido de alta pureza   están incluidos:

  • fuera de        tubo: 280 mm o.d. x 270 mm i.d. x 2070 mm l
  • dentro        tubo: 254 mm o.d. x 244 mm i.d. x 2310 mm l

bridas selladas al vacío

  • un        Un par de bridas SS304 sella firmemente los tubos duales en el gabinete a través de        un conjunto de alta temperatura. juntas tóricas de silicona (haga clic en la imagen en        la izquierda para más detalles)
    • kf25         El puerto con válvula de aguja está montado en la brida derecha para la bomba de vacío         conexión y alivio de presión manual
    • Derecha         la brida se puede unir al extractor de tubos
    • 1/4 ''         accesorio de compresión de tubo en la brida izquierda para alimentación de gas
    • mecánico         manómetro en la brida izquierda para monitorizar la presión del tubo
    • los termobloques unidos a las bridas establecieron una barrera térmica         para la zona de calentamiento constante
  • vacío        compatibilidad: 10 ^ -2 torr por el mecánico        bomba ;        10 ^ -4 torr por el turbobomba molecular .

extractor de tubos

extractor manual de tubos   se puede unir a la brida derecha para recuperar el diámetro de 10 ''. tubo interior con   productos de película al finalizar el proceso. la foto en el   izquierda ilustra el procedimiento operativo.

dimensión del horno

5400l x 770w x 1500h   mm (incluye el extractor de tubo)

Peso neto

~ 600 kg

peso de envío & amp; dimensiones

1) 1500 libras,   97 "x39" x74 "
2) 1800 libras,   123 "x39" x80 "

garantía

Garantía limitada de dos años para   partes eléctricas. (partes consumibles como tubos de procesamiento, juntas tóricas,   y los elementos calefactores no están cubiertos por la garantía)

conformidad

  • certificado ce
  • todos los componentes eléctricos (& gt; 24v)        están certificados por ul / met / csa

  • el horno esta listo        para pasar tuv (ul61010) o certificación csa a un costo adicional.


advertencias

  • Todos los hornos de tubo de cuarzo están diseñados para usarse bajo        vacío y baja presión & lt; 0.2 bares / 3 psi / 0.02 mpa
  • un atención : un regulador de presión de dos etapas        debe instalarse en el cilindro de gas para limitar la presión a menos de 3        psi para una operación segura.
  • definición de límite de vacío para todos los hornos de tubos de cuarzo: *        las presiones de vacío solo se pueden usar de manera segura hasta 1000 ° c
  • para el uso de gases inflamables como h2 y ch4, por favor        consulte con el equipo técnico de mti para conocer las medidas de seguridad. sugerimos fuertemente        que el horno necesita ser operado dentro de una campana extractora con h2 / ch4        detector de fugas instalado.
