Lab coating machine

Sistema versátil de recubrimiento piloto de rollo a rollo con cuchilla rascadora opcional, coma inversa, fundición de cinta, matriz, cabezales de recubrimiento de micrograbado

  • Model Number:

    TMAX-AFA-MC400
  • MOQ:

    1
  • Pago:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    7 day
  • Contactar ahora
Detalles del producto

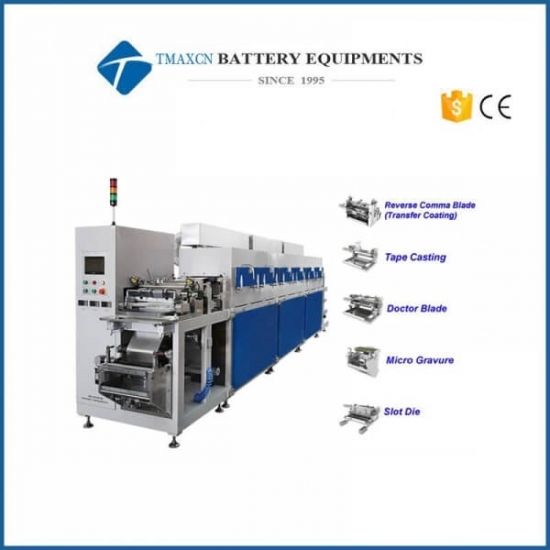

Sistema versátil de recubrimiento piloto de rollo a rollo con cuchilla rascadora opcional, coma inversa, fundición de cinta, matriz, cabezales de recubrimiento de micrograbado


tmax-afa-mc400 es un sistema de recubrimiento r2r versátil que puede adaptarse varios cabezales de recubrimiento, como cuchilla de coma inversa, cuchilla rascadora, matriz y micrograbado y fundición de cinta. un secado por convección de tres zonas de 4.5 metros de largo Se implementa un horno con programación de temperatura independiente para una eficiencia curado de lechada. este es el sistema de recubrimiento piloto más completo y universal que proporciona una amplia adaptabilidad a varias lechadas y películas de revestimiento sustratos (cu, al, pet, pp, pe).

  • Doctor Blade: solución rentable para      Recubrimientos de 10 ~ 200 micras de espesor (solo en modo continuo)
  • hoja de coma inversa (revestimiento de transferencia): costo      solución efectiva para recubrimientos de 30 ~ 200 micras de espesor (ambos continuos      &amperio; modo de intermitencia)
  • Recubrimiento de cinta: ideal para realizar      recubrimiento más grueso de hasta 1000 micras con suspensión de alta viscosidad
  • micrograbado: perfectamente adecuado para precisión      revestimientos delgados de 1 ~ 3 micras seco      espesor de la película
  • Troquel de ranura: adecuado para recubrimientos de precisión como      delgado como 1 micrón mientras proporciona una amplia cobertura para recubrimientos más gruesos hasta      200 micras

para el servicio de recubrimiento de rollo a rollo, complete y envíe el formulario de solicitud de servicio de recubrimiento de rollo a rollo .

especificaciones:

tensión de trabajo

208 - 240 vac, 50/60   hz, trifásico (380vac trifásico disponible bajo pedido)

max. el consumo de energía

30 kw (50a aire   se requiere interruptor)

aire comprimido

Se requiere 0.5-0.8 mpa (aire   Compresor no incluido.
atención: si se usa un cilindro de gas en lugar de un compresor de aire (foto 2), un dos etapas   El regulador de presión (foto 1) debe instalarse en el cilindro de gas para limitar   presión dentro del rango de trabajo requerido para una operación segura.
pic1
pic2

tambaleándose   diámetro

  • 350mm        o.d máx.
  • carrete / carrete        diámetro: 3 pulgadas

ancho de recubrimiento

350 mm máx.

velocidad de recubrimiento

max.5000mm / min

cabezales de recubrimiento (Por favor   seleccione en las opciones del producto)

  • hoja de coma inversa
  • doctor cuchilla
  • cinta de fundición
  • dado de ranura
  • micrograbado

recubrimiento de cuchilla dosificadora

  • modo de recubrimiento continuo        solamente
  • espesor de recubrimiento        Rango: 10 ~ 200um (película seca)
  • lodo típico        Rango de viscosidad: 500 ~ 10000 mpa.s
  • precisión: ± 5μm        (solución de ajuste de espacio 1um); tolerancia de grosor de borde a centro +/- 8um
  • msk-155 auto-lodo        el alimentador con tanque de 2 litros está disponible a un costo adicional, haga clic        subrayar para ver los detalles.

hoja de coma inversa   (revestimiento de transferencia)

  • dos revestimientos disponibles        modos (continuo e intermitente) seleccionables en el control        panel.
  • espesor de recubrimiento        Rango: 30 ~ 200um (película seca)
  • lodo típico        Rango de viscosidad: 500 ~ 10000 mpa.s
  • precisión: ± 3μm; borde        para centrar la tolerancia de espesor +/- 5um
  • msk-155 auto-lodo        el alimentador con tanque de 2 litros está disponible a un costo adicional, haga clic        subrayar para ver los detalles.

revestimiento de fundición

  • técnica de fundición de cinta        es ideal para manipular lechadas más gruesas 5000 ~ 20000 mpa.s y por lo tanto más gruesas        El recubrimiento de película es alcanzable (hasta 1000um)
  • modo de recubrimiento continuo        solamente
  • precisión: ± 5μm        (solución de ajuste de espacio 1um); tolerancia de grosor de borde a centro +/- 8um
  • msk-156 alimentación de lechada        Se incluye bomba de tornillo con tanque de 4 litros, haga clic en subrayado        para ver detalles

revestimiento de matriz ranurada

  • la ranura es perfecta        Para un revestimiento de película uniforme de 1 micra y hasta 200 micras de espesor. por        cambiando el tamaño de la cuña con varios patrones, podrá        producir recubrimientos continuos, intermitentes o incluso de rejilla que coincidan con        patrones de cuña. Consulte las imágenes a continuación para obtener más detalles:

  • msk-156 tornillo de alimentación de lechada        se incluye bomba con tanque de 4 litros, haga clic en subrayado para ver        detalles
  • espesor mínimo & amp;        precisión: 1 µm (película seca), ± 1%
  • lodo típico        Rango de viscosidad: 200 ~ 10000 mpa.s

atención: la final   El espesor del recubrimiento depende de una amplia gama de parámetros, como la suspensión   viscosidad, tamaño de partícula sólido, contenido sólido, espesor de cuña, laminado   velocidad y velocidad de alimentación de la lechada. por lo tanto, no podemos garantizar que   La película de nivel de 1 micra se puede lograr para todo tipo de lodos. para más   discusión, háganos saber sus especificaciones de pulpa y espesor de recubrimiento   requisito.

recubrimiento de micrograbado

  • continua y        Los modos de recubrimiento intermitente están disponibles para el usuario.
  • espesor de recubrimiento        Rango: 1 ~ 3um (película seca)
  • lodo típico        Rango de viscosidad: 30 ~ 1000 mpa.s
  • msk-155 auto-lodo        alimentador con tanque de 2 litros incluido, haga clic en subrayado para ver        detalles.

secado por convección   horno

  • diseño de tres zonas con        Controladores de temperatura independientes.
  • caudal de aire: 9.5 / 2800        (cm³ / rpm) máx. para una sola zona, caudal ajustable
  • temperatura de secado:        150 ° c máx. ± 5
  • consumo de energía: 9kw        para zona única (27kw en total)
  • longitud del calentador: 1,5 m para        zona única (4.5m en total)

Dimensiones del producto

l6600mm x w1200mm x   h1850mm

conformidad

  • ce certificado todo        los componentes eléctricos (& gt; 24v) tienen certificación ul / met / csa
  • listo para pasar        certificación tuv (ul61010) o csa en extra        costo. (haga clic en la marca a continuación para conocer los detalles)

garantía

  • un año limitado        garantía con soporte de por vida
  • oxidación y daños debidos        a condiciones de almacenamiento o mantenimiento inadecuados no están cubiertos por        garantía

notas de aplicación

  • los clientes son bienvenidos        visitar nuestras instalaciones para recibir capacitación técnica antes del envío de        equipo (programe una cita con nosotros por adelantado)
  • el entrenamiento en el sitio es        disponible solo para clientes dentro de los Estados Unidos (los gastos serán cubiertos por        clientes)

Peso neto

12.3t
