Slliding Furnace

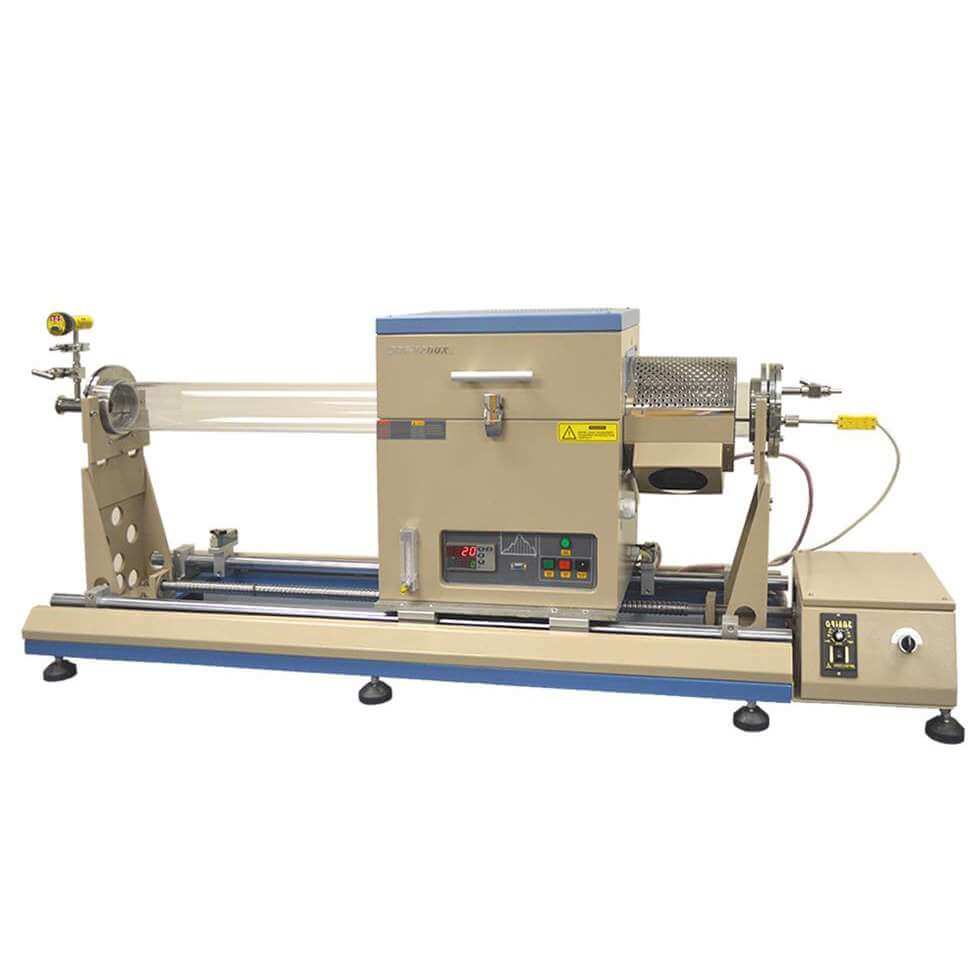

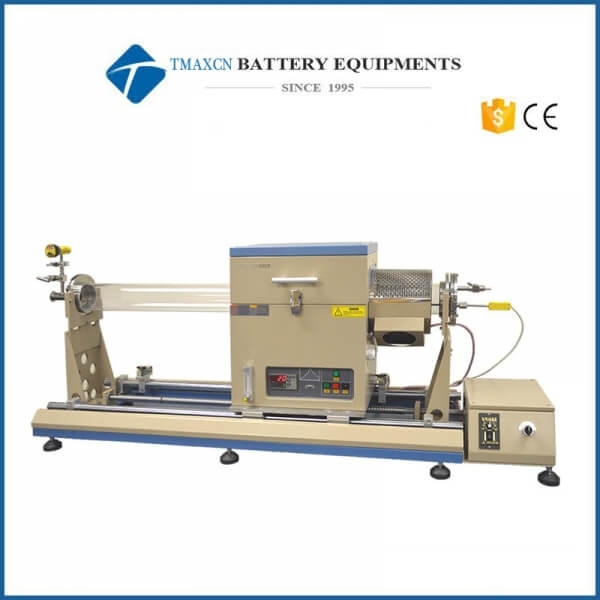

Horno tubular rtp (4 '' od) deslizable máximo de 1000 ° c con calentamiento y enfriamiento rápidos

  • Model Number:

    TMAX-1200X-RTP-4-SL
  • Pago:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    15 day
  • Contactar ahora
Detalles del producto

Horno tubular rtp (4 '' od) deslizable máximo de 1000 ° c con calentamiento rápido y amp; enfriamiento


tmax-1200x-rtp-4-sl es un horno rtp (4 '' od) con calentamiento por luz infrarroja y enfriamiento por deslizamiento. Es capaz de alcanzar un máximo. velocidad de calentamiento & gt; 50 ° c / sy un velocidad de enfriamiento & gt; 10 ° c / s. el horno está diseñado para cultivar grafeno y nanotubos de carbono por cvd.

especificaciones

estructura del horno

  • carcasa de acero de doble capa con enfriamiento por aire        mantiene la temperatura de la superficie del horno por debajo de 60 ° c.
  • se instala un conjunto de rieles deslizantes que        permite que el horno se mueva automáticamente de un lado a otro        a velocidades variables usando la perilla de control.

  • bridas de vacío y el vacío digital        El medidor está instalado para su uso inmediato.

poder

9kw

voltaje

ac 208-240v monofásico, 50/60 hz

max. temperatura

  • 1000 ° c (& lt; 1 hora)
  • 800 ° c (& lt; 2 horas)
  • 600 ° c (continuo)

nota: los hornos rtp no deben calentarse durante períodos prolongados debido a   refractarios delgados.

precisión de temperatura

+ / - 2 ° c

max. velocidad de calentamiento

50 ºc / s

max. velocidad de enfriamiento

velocidad de enfriamiento de 900 ~ 200c:

8,3 ° c / seg (900 - 600 ° c);

4,4 ° c / seg (600 ° c - 500 ° c);

2,8 ° c / seg (500 ° c - 400 ° c);

1,6 ° c / seg (400 ° c - 300 ° c);

0.9 ° c / seg (300 ° c - 200 ° c);

tamaño del tubo de proceso

tubo de cuarzo fundido de alta pureza
Ø4 "od x 1400mm l

rieles deslizantes / mesa

  • rieles deslizantes dobles de acero chapado
  • longitud del riel deslizante: 1200 mm
  • accionado por motor de corriente continua

control deslizante

El deslizamiento automático es controlado por el controlador de temperatura.   Cuando finalice el programa de calefacción, el horno se deslizará desde la derecha   a la izquierda a la velocidad establecida. Los ventiladores de aire volarán el área calentada para alcanzar rápidamente   enfriamiento.

  • rango de deslizamiento: 340 mm
  • velocidad de deslizamiento: 0-70 mm / s; ajustable

elementos de calentamiento

8 piezas de calefacción por infrarrojos en paralelo (1200w cada una)

par termoeléctrico

Tipo k, 1/4 "de diámetro x 24" de largo

controlador de temperatura

  • control automático pid con        30 segmentos programables para un control preciso de la velocidad de calentamiento,        velocidad de enfriamiento y tiempo de permanencia.
  • sobrecalentamiento incorporado y amp; par termoeléctrico        Protección rota.
  • terminado        protección de temperatura y alarma permite        operación sin asistente (s).
  • Precisión de temperatura de +/- 1 ºc.
  • puerto de comunicaciones rs485.
  • control de pc:
    • un mts-02 controlar         El módulo se incluye para el control de la PC en este horno.
    • la nueva versión del módulo de PC es ahora         compatible con vista de laboratorio 05/08/2014
    • se puede pedir una computadora portátil por $ 500         junto con el horno. Recomendamos ordenar una computadora (laptop)         de nuestra parte para evitar problemas de instalación de software, ya que realizaremos         Instalación y prueba antes del envío.

bridas de vacío

Las bridas de vacío de acero inoxidable están instaladas en ambos extremos del   tubo.

brida derecha:

  • brida tipo bisagra para cargar la muestra fácilmente
  • Paso de 1/4 "de diámetro para        inserción de pareja térmica tipo k
  • válvula de aguja con conexión de gas de púas está construida        en

brida izquierda:

  • medidor digital de vacío incluido
  • La válvula de ángulo recto kf25 está instalada para        conectar a una bomba de vacío
  • Válvula de aguja para liberación de vacío incluida.

nivel de vacío

limitado por bomba de vacío

  • 10 ^ -2 torr se puede lograr por mecánica        bomba

  • Se puede alcanzar 10 ^ -4 torr con bomba molecular

la bomba de vacío no está incluida, solicite por separado   sección de productos

medidor de corriente

un medidor de flujo incorporado con un rango: 16-160 ml / min

dimensiones

  • 460 x 330 x 520        mm (solo horno)
  • 1800 x 450 x 680 mm (horno + deslizante)
  • (Presiona para agrandar la imagen)

Peso neto

~ 80 kg

tamaño del paquete de envío

74 "x 39" x 45 "

peso de envío

300 libras

garantía

Dos años de garantía limitada del fabricante (piezas consumibles como   Los tubos de procesamiento, las juntas tóricas y los elementos calefactores no están cubiertos por   la garantía, solicite reemplazos en productos relacionados a continuación).

computadora portátil, software y amplificador; control wifi (opcional)

  • portátil nuevo con microsoft window 10        y microsoft office 2013 (prueba gratuita de 30 días) para uso inmediato.
  • sistema de control de temperatura basado en labview permite al usuario editar        perfil de temperatura, gestionar recetas de tratamiento térmico, registrar y trazar datos        para hornos mti.
  • un control remoto inalámbrico proporciona hasta 300        metros de rango operativo.
  • las características anteriores están disponibles bajo petición en        un costo adicional (hasta $ 1,000). Por favor contáctenos para más información.
  • Nota:

  • el        el software solo es compatible con el controlador de temperatura yudian de mti

conformidad

  • certificado ce
  • todos los componentes eléctricos (& gt; 24v) son ul /        certificado met / csa
  • el horno está listo para pasar        certificación tuv (ul61010) o csa a un costo adicional.

notas de aplicación

  • hornos de tubo con tubos de cuarzo están diseñados        para usar bajo vacío y baja presión & lt; 0.12 mpa (absoluto        presión).
  • atención: un regulador de presión de dos etapas        debe instalarse en el cilindro de gas para limitar la presión a menos de 3        psi para una operación segura.
  • el caudal de gases debe ser limitado        a & lt; 200 sccm (o 200 ml / min) para reducir los choques térmicos al        tubo
  • definición de límite de vacío para todos los tubos de cuarzo        hornos: * las presiones de vacío solo se pueden usar de forma segura hasta 1000 ° c
  • haga clic aquí para aprender cómo configurar        tubo de cuarzo / cerámica y brida de vacío para horno de tubo mti.
  • los tubos de cuarzo deben reemplazarse después de cada        Décimo uso para garantizar el mejor rendimiento.
  • nunca se deben colocar muestras en el tubo        directamente;
  • después de cvd, el grafeno debe ser transferido        del catalizador metálico a otro sustrato para la mayoría        aplicaciones. mediante el uso la cinta de transferencia de grafeno ,        El residuo puede ser bajo.
