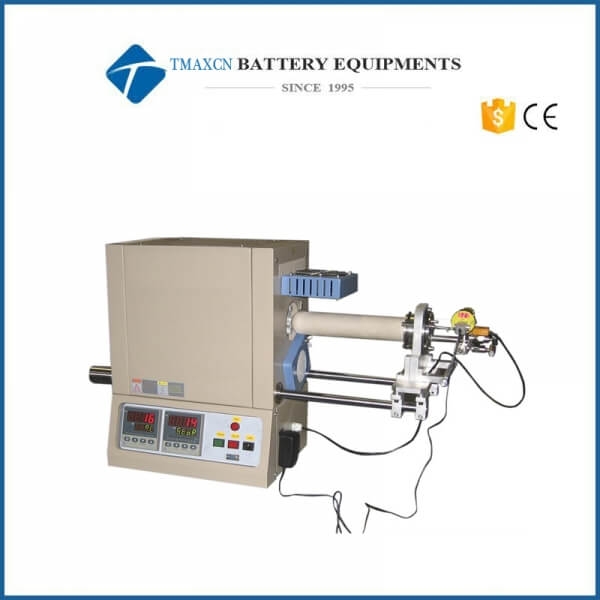

Slliding Furnace

Horno tubular de 1500 ° c máx. (50 mm od) con bridas deslizantes para calentamiento / enfriamiento rápidos

  • Model Number:

    TMAX-1500X-RTP50
  • Pago:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    15 day
  • Contactar ahora
Detalles del producto

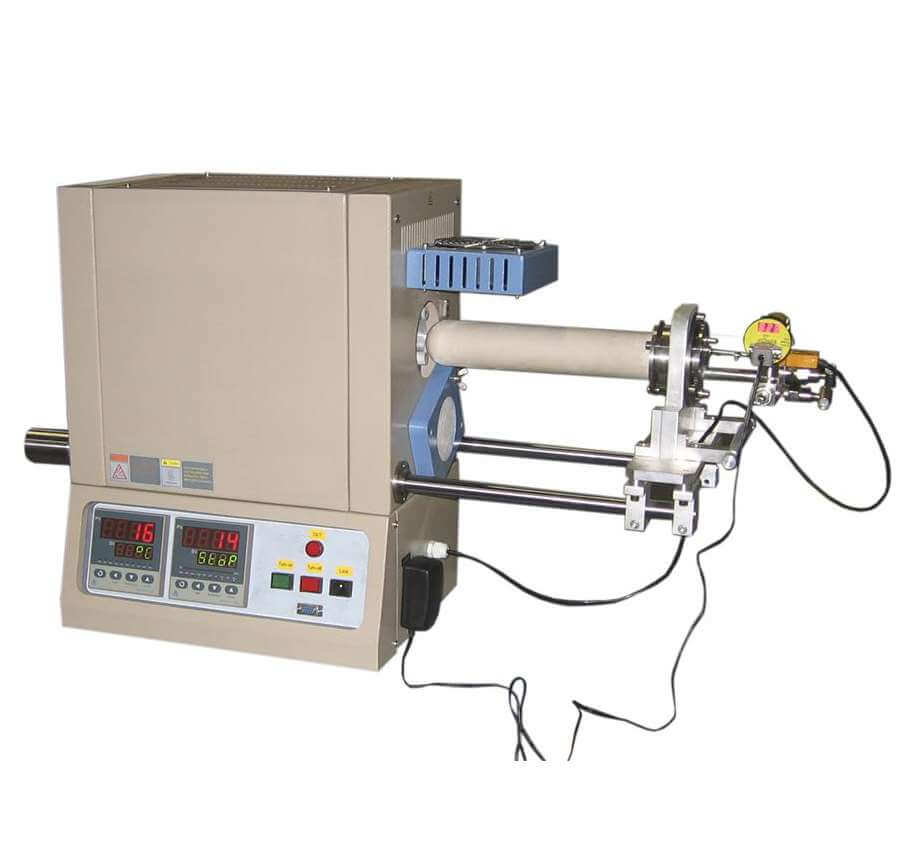

Horno tubular de 1500 ° c máx. (50 mm od) con bridas deslizantes para calentamiento / enfriamiento rápidos


tmax-1500x-rtp50 es un certificado CE deslizable horno de tubo que utiliza 50 mm od x 44 mm id x304.8 mm (12 ") l Tubos de cuarzo o mullita (un extremo cerrado). la temperatura máxima de trabajo de este horno es 1500ºc. se instala un riel deslizante en el lado derecho de la brida para moverlo manualmente de un lado a otro, lo que le permite para lograr un calentamiento y enfriamiento rápidos de hasta 1500 o C. para el calentamiento más rápido, puede insertar un tubo de procesamiento de mullita en El horno precalentado a la temperatura deseada. para el enfriamiento rápido, puede quitar el tubo de la cámara del horno caliente y usar enfriamiento forzado de aire. las tasas de calentamiento y enfriamiento pueden ser mucho más altas bajo Vacío o gases inertes. es un horno ideal para termas rápidas procesamiento al menor costo.

especificaciones

estructura del horno

  • una brida deslizante está instalada en        horno del lado derecho,

que puede mover el tubo de procesamiento en & amp; fuera fácilmente.

  • Las bridas de vacío pueden alcanzar 10e-5 torr por        bomba molecular o

10e-3 torr por un mecánico   bomba. la brida tiene un 1/4 "

dia. la pareja térmica incorporada para monitorear en tiempo real

temperatura dentro del tubo.

  • medidor de vacío digital está instalado el        brida
  • puerto rs485 incluido para control computarizado

poder

2.5kw (se requiere un interruptor de 20a)

voltaje

ac 208-240v monofásico, 50/60 hz

max. temperatura

1500 o C

temperatura continua

1400 o C

precisión de temperatura

+ / - 1 ° c

longitud de la zona de calentamiento

6 "(152 mm)

zona de temperatura constante

100 mm (+/- 1 o c) @ 800 - 1500 o C

elementos de calentamiento

varilla sic (grado 1500c), 4 piezas


termopares

Se incluyen dos parejas térmicas tipo s. uno s tipo 5 "

longitud está construido en horno para controlar la temperatura del horno

y otro tipo s 14 " insertado dentro del tubo para monitorear la muestra

perfil de temperatura real (abajo a la derecha)

controladores de temperatura

  • dos controladores digitales de temperatura con        30

los segmentos programables están incorporados. un control de temperatura del horno

y   otro monitor de temperatura de la muestra dentro del tubo de procesamiento.

  • alarma de sobretemperatura incorporada y        la protección permite

para operar sin un asistente.

  • Precisión de temperatura de +/- 1 ºc.

calefacción y amperios;   velocidad de enfriamiento

curva de temperatura vs tiempo
(tubo de mullita)

curva de temperatura vs tiempo
(tubo de cuarzo)

para tubo de mullita:

velocidad de calentamiento:

10 ° c / seg (rt - 800 ° c);

7 ° c / seg (800 ° c - 1000 ° c);

4 ° c / seg (1000 ° c - 1100 ° c);

3 ° c / seg (1100 ° c - 1200 ° c);

1.5 ° c / seg (1200 ° c - 1300 ° c);

0.7 ° c / seg (1300 ° c - 1350 ° c)

velocidad de enfriamiento:

14 ° c / seg (1350 ° c - 1000 ° c);

7 ° c / seg (1000 ° c - 800 ° c);

5 ° c / seg (800 ° c - 600 ° c);

3.76 ° c / seg (600 ° c - 500 ° c);

2.5 ° c / seg (500 ° c - 400 ° c);

1.36 ° c / seg (400 ° c - 300 ° c)

para tubo de cuarzo:

velocidad de calentamiento:

30 ° c / seg (rt - 500 ° c);

12 ° c / seg (500 ° c - 800 ° c);

5 ° c / seg (800 ° c - 900 ° c);

3,6 ° c / seg (900 ° c - 1000 ° c);

1 ° c / seg (1000 ° c - 1100 ° c);


velocidad de enfriamiento:

16 ° c / seg (1100 ° c - 800 ° c);

9 ° c / seg (800 ° c - 600 ° c);

5 ° c / seg (600 ° c - 500 ° c);

3.6 ° c / seg (500 ° c - 400 ° c);

2.5 ° c / seg (400 ° c - 300 ° c);

tamaño del tubo de procesamiento

(un tubo de mullita y un tubo de cuarzo están incluidos en el paquete estándar)

tubo de mullita cerrado oneend hecho en EE. UU.

tamaño: od: 50 mm x id 44 mm x 304.8 mm l
max. temperatura de trabajo 1500oc en aire

max. temperatura 1300oc en vacío

tubo de cuarzo cerrado de un extremo

tamaño: od: 50 mm x id 44 mm x 304.8 mm l
max. temperatura de trabajo 1200oc inair

max.     temperatura 1000oc en vacío



advertencia: el tubo de procesamiento es consumible y fácil de romper

during RTP, not covered by warranty. Pls click pic above to order spare

Sliding Flange

  • Double sliding rail made by Cr-plated steel
  • Sliding length: 350 mm

Vacuum Seal & Digital Vacuum Gauge

  • One stainless steel flanges with 1/4"Dia fitting for insect

thermal couple is included

  • One digital vacuum gauge and valves are included for

uso inmediato

  • OPTIONAL: A gas-type independent (above 10mbar)

digital vacuum gauge with a wide range between 3.8x10-5

to 1125 Torr. Aside from greater measurement precision,

this gauge reduces risks of chamber explosions caused

by the incorrect reading of gas pressures due to gas-type

dependency.

Vacuum Level

  • Limited by the pump. ( pump is not included )
    • 10E-5 torr can be reached by molecular pump
    • 10E-2 torr by a mechanical pump.

Dimensions

400L x 305W x 530H mm (15.7" x 12" x 21")

Net Weight

~ 45 Kg

Shipping Package Size

47"x31"x40"

Shipping Weight

150 lbs

Warranty

One year limited manufacturer's warranty with lifetime support

(Consumable parts such as furnace liner, processing tubes,

heating elements, and O-rings are not covered by the warranty,

please order replacements at related products below.)

Laptop, software & WiFi Control (Optional)

  • Brand new laptop with Microsoft Window 10 and
  • Microsoft Office 2013 (30 days free trial) for immediate use.

Labview Based Temperature Control System enables

  • user to edit temperature profile, manage heat-treatment

recipe, record and plot data for MTI furnaces.

  • A wireless remote control provides up to 300 meters

operating range.

  • Above features are available upon request at an extra

cost (up to $1,000). Please contact us for more information.

  • Note:
    The software is only compatible with MTI’s Yudian

Temperature Controller


Compliance

  • certificado ce
  • UL / MET / CSA Certification is available upon request,

additional charges will apply

  • Temperature controller is MET and CE Certified
  • Transformer is UL Certified




Warning:

  • To get the fast heating performance, first keep the tube

fuera de la cámara mientras tanto, precaliente la cámara para

the required temperature. Then insert the tube into the

chamber to get fast heat. Please watch the demo video

below to see how this is done.

  • The tube furnaces with processing tube are designed for
  • using under vacuum and low pressure < 0.02 MPa / 0.2 Bar/

3 PSI.Vacuum limit definition for all mullite tube

furnaces: * Vacuum pressures may only be safely used up

to 1300°C

  • Attention: A two-stage pressure regulator must be

installed on the gas cylinder to limit the pressure to

below 3 PSI for safe operation.

  • Never heat the furnace while the gas release valve is

closed and a positive pressure condition exists within the

furnace chamber. The pressure gauge must be used to

closely monitor the chamber condition at all times during

the heating process; please open the gas release valve

immediately once the chamber pressure has reached over

3 psi para evitar daños imprevistos.

  • The flow rate for gasses should be limited to < 200 SCCM

( or 200ml/min )

  • NOTE The mullite tube shall be considered as a consumable

part. We strongly recommend user keep spare tubes in

order to ensure the continuity of operation. The tube is

not covered by Warranty. Use the link to order more.

  • Please wear protective gears, such as heat resistant

suit & gloves, if you intend to retract the tube from

the heating chamber.

DO NOT TOUCH THE TUBE SURFACE WHEN IT IS HOT!

nota de aplicación

You may modify the RTP furnace into a small RTE

(evaporación térmica rápida) o hpcv (híbrido físico y químico)

vapor deposition ) by DIY.

notas de atención

degradación del rendimiento (es decir, el horno no puede alcanzar el máximo

temperatura 1500 ° C o es   dibujando un mayor

working current) can be expected due to the use of aged

Elementos calefactores sic. es necesario reemplazar toda la calefacción

elements if the above symptoms were seen.
