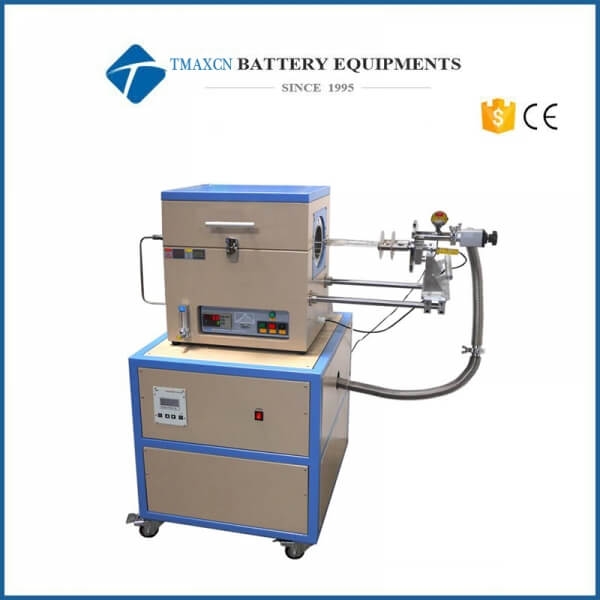

RTP Tube Furnace

sistema compacto de horno de tubo rtp de 4 "con estación de vacío turbomolecular y accesorios completos (hasta 1e-4 torr y 1100c)

  • Model Number:

    TMAX-1200X-RTP-HV-LD
  • Pago:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    5 day
  • Contactar ahora
Detalles del producto

sistema compacto de horno de tubo rtp de 4 "con estación de vacío turbomolecular y accesorios completos (hasta 1e-4 torr & amp; 1100c)


tmax-1200x-rtp-4-hv es un ul certificable compacto horno de tubo de procesamiento térmico rápido (4 "i.d.) con alto vacío estación (bomba de diafragma + bomba turbo molecular) y brida de vacío kf-d25 montaje. está diseñado para recocer obleas de semiconductores o solares celda de hasta 3 "de diámetro. horno es calentado por 8 unidades de luz halógena de 1kw alrededor del tubo de procesamiento con un max. velocidad de calentamiento de máx. 50c / segundo. Temperatura de precisión de 50 segmentos El controlador está incorporado con precisión +/- 1 ° C.


horno

estructura

compacto   Horno de tubo de 4 "rtp caja de acero de doble capa   revestimiento de mullita)

calefacción   elemento

8   Tubo de luz halógena (d = 10 l = 300 t = 200, mm)

trabajando   temperatura

1100 ° c   max. ( el tiempo máximo de mantenimiento de este horno rtp   será inferior a 600 segundos a 1000ºc ~ 1100ºc, de lo contrario, la junta tórica puede   derretirse )

max   velocidad de calentamiento

50 ° c / seg

max   velocidad de enfriamiento

64 ° c / min   (bajo vacío: 200 mtorr), 117 ° c / min (bajo presión atmosférica)

calefacción   zona

12 "   longitud con zona de temperatura constante de 4 "con una uniformidad de +/- 1 ° c

programa   temperatura controlador

  • control automático pid        vía scr        (rectificador controlado de silicio) control de poder        con ángulo de fase disparado, resistencia limitadora de corriente.
  • 30 segmentos programables para        Control preciso de la velocidad de calentamiento, velocidad de enfriamiento y tiempo de permanencia.
  • haga clic aquí para saber por qué scr        es más preciso que ssc (relé de estado sólido).
  • construido en función de autoajuste pid con        sobrecalentamiento y amp; Termopar roto Protección rota.
  • terminado        La protección de temperatura y la alarma permiten la operación        sin asistente (s).
  • Precisión de temperatura de +/- 1 ºc.
  • puerto de comunicaciones rs485.
  • ordenador personal        controlar:
    • un mts-02 módulo de control es         incluido para el control de la PC en este horno.
    • el         La nueva versión del módulo de PC ahora es compatible con Lab View 05/08/2014
    • un         La computadora portátil se puede pedir por $ 900 junto con el horno. nosotros         Recomiende pedirnos una computadora (laptop) para evitar el software         problemas de instalación como nosotros         realizará la instalación y las pruebas antes del envío .

cuarzo   tubo y amp; portamuestras

  • tamaño del tubo de cuarzo: 4.33 "o.d x        4.05 "i.d x 16.2 "        longitud
  • 3 "        El soporte de muestra de diámetro se inserta en la brida deslizante, que está hecha de        cuarzo
  • uno        La oblea de 3 "de diámetro se coloca en el centro del soporte para        recocido de muestras de hasta 3 "de diámetro.
  • aln        Tiene una conductividad térmica muy alta, que proporciona la mejor temperatura.        uniformidad en el área de la muestra
  • el        El soporte de muestra es extraíble de la brida

vacío   brida

kf-d25   La brida de alto vacío está hecha de acero inoxidable con doble alta temperatura. silicona   juntas tóricas, válvulas de aguja.
La brida deslizante facilita la carga de muestras. Muestra de cuarzo de 3 "   soporte térmico acoplable para inserción para una medición precisa.

agua   camisa de refrigeración

  • Se requiere agua de enfriamiento.
  • por favor asegúrese de que la velocidad de flujo de        el agua de enfriamiento es ≥ 10l / min, temperatura del agua & lt; 25ºc; presión & gt; 25        psi.
  • sugerimos usar la serie eq-kj5000 enfriador de agua recirculante como un        sistema de enfriamiento (ordene por separado en productos relacionados        a continuación) para ahorrar agua.

advertencia: este rtp   El tiempo máximo de permanencia del horno será inferior a 600 segundos a 1000ºc ~ 1100ºc   con agua del grifo, de lo contrario, la junta tórica puede derretirse. con el uso de un agua recirculante   enfriador, este tiempo de mantenimiento se puede extender a 1200 segundos.

fluir   metro

uno   El medidor de flujo está instalado en el panel frontal para ajustar el flujo de gas de 0 a 160   ml / min

poder   entrada

208-240   ac, 50/60 hz monofásico, 9 kw máx. (& gt; se requiere un interruptor de 60a)

hv   estación
estación de alto vacío

estructura

  • móvil        tamaño del carro: 600 (l) x 600 (w) x 700 (w), mm
  • max.        carga: 600 libras en la parte superior
  • molecular        panel de control de la bomba: lcd digital
  • bomba de diafragma y bomba turbo molecular son        instalado dentro de la caja de acero.

vacío   la licenciatura

6.3e-5   mbar (con horno de tubo de 4 "rtp en 40 minutos)

controlar   panel

  • operación con un botón - la bomba de diaframa        y la bomba turbo molecular arrancará después de presionar "inicio"        botón.
  • velocidad de giro controlada por el sistema - el controlador        controlar la velocidad de la turbina girando hacia arriba y hacia abajo de acuerdo con el        nivel de vacío y tasa de fugas de la cámara de reacción.
  • protección personal - el sistema lo hará        proteja la bomba contra daños por sobrecalentamiento y sobrecorrección si el        La tasa de fuga de la cámara de reacción es demasiado alta para lograr un alto vacío.

  • pantalla LCD - líneas dobles        interfaz de comprobación de parámetros hacer        El trabajo es más fácil de manejar.

autocomprobación girando

puesta en marcha   hora

2   minutos

soporte   caudal volumétrico de la bomba a 10 mbar

3.8   l / min por 50hz y 4.4 l / min por 60hz

poder   entrada

110v   ac o 220v ac conmutable, 50/60 hz

poder   consumo

duración / max   potencia: 100 / 110watt

Envío   informacion

peso   y dimensión

rtp   horno: 110 lbs, 760 x 330 x 530 mm (30 "x 13" x 21 "   pulgada) l x w x h
estación hv: 40 lbs, 600 x 600 x 700 mm (24 "x 24" x 28 ")   l x w x h

garantía

Garantía limitada de dos años con soporte de por vida (partes consumibles como el procesamiento   los tubos, las juntas tóricas no están cubiertos por la garantía, solicite reemplazos en   productos relacionados a continuación.)

ordenador portátil,   software y amplificador; control wifi (opcional)

  • portátil nuevo con        Microsoft Windows 10 y Microsoft Office 2013 (prueba gratuita de 30 días) para        uso inmediato
  • control de temperatura basado en labview        sistema permite al usuario editar        perfil de temperatura, gestionar recetas de tratamiento térmico, registrar y trazar datos        para hornos mti.
  • un control remoto inalámbrico proporciona        a 300 metros de alcance operativo.

  • las características anteriores están disponibles en        solicitar a un costo adicional (hasta $ 1,000). por favor contáctenos para más        información.

conformidad

  • ce        certificado
  • el        el horno está listo para pasar ul 61010, iec 61010, spe-1000 probado por nrtls        a un costo adicional por favor contáctenos para cotizar e información detallada.
  • temperatura        controlador se cumple y ce certificado
  • alto        la estación de vacío tiene certificación tuv

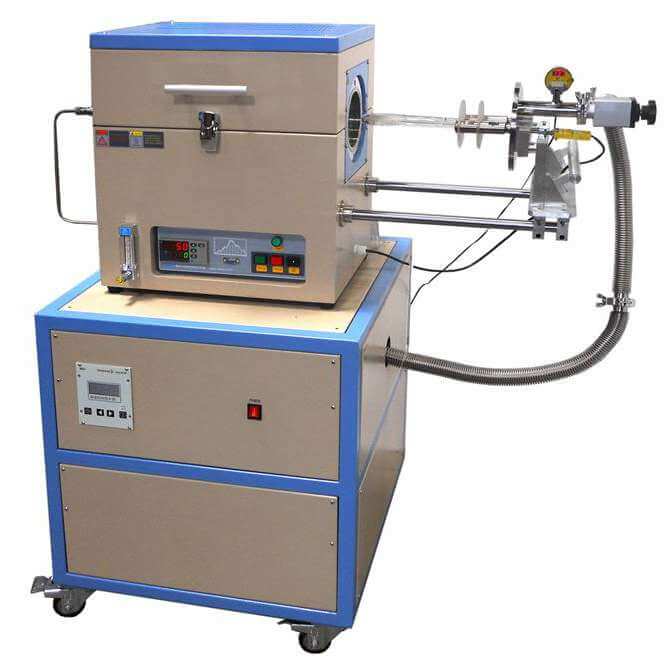

sliding furnace
