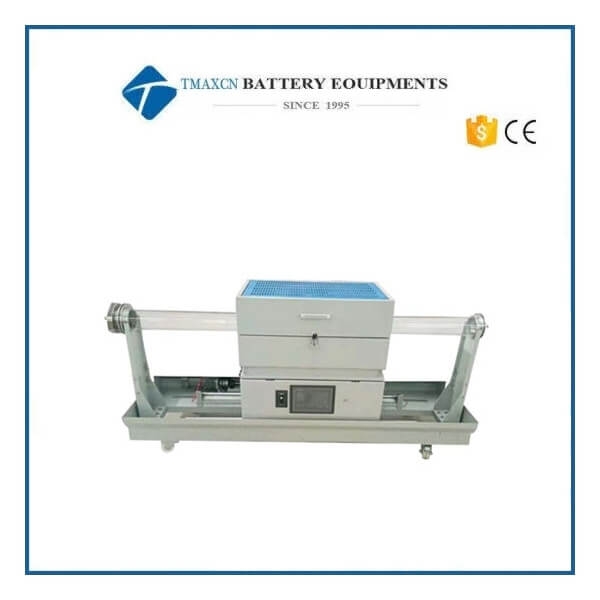

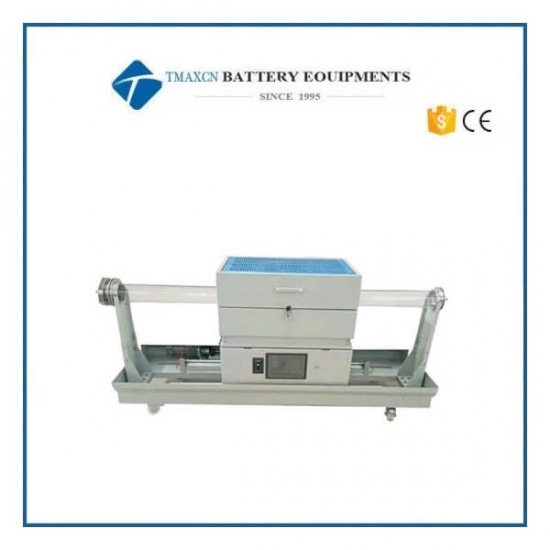

Slliding Furnace

Horno de tubo deslizante impulsado por imán compacto de 1200 ° c para dvd y rtp

  • Model Number:

    TMAX--1200X-S-DVD
  • Pago:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    15 day
  • Contactar ahora
Detalles del producto

Horno de tubo deslizante con accionamiento de imán compacto de 1200 ° C para dvd & amp; rtp


tmax-1200x-s-dvd es un megnet compacto con deslizamiento de 2 " horno de tubo con un máx. temperatura de trabajo de 1200 ° c, que está diseñada para deposición por vaporización directa (dvd) o procesamiento térmico rápido (rtp) Bajo varias atmósferas para 2d crecimiento material.


especificaciones:

característica del horno

  • una alúmina de alta conductividad térmica        el soporte de muestra plano (2 "lx1" w) se fija en el tipo k        muestra, y la pareja térmica con el soporte de muestra se puede mover         dentro del tubo de cuarzo accionado manualmente por un imán para encontrar deseable        posición de temperatura dentro del tubo para evaporación o deposición.
  • una precisión certificada nist        monitor de temperatura es        conectado al par térmico y al soporte de muestra a través de una alimentación en el        brida de vacío.
  • un imán está incrustado dentro        bloque térmico, y otro imán se coloca fuera del tubo. mueve el        El imán exterior puede mover el portamuestras con un par térmico dentro        tubo de entrada o salida
  • Temperatura programable de 30 segmentos        El controlador está construido en el horno para configurar máx. trabajando        temperatura hasta 1200oc en el centro del horno
  • un pequeño crisol de cuarzo está incluido, que se puede usar        para contener material de evaporación o oblear encima para depositar        basado en su aplicación

potencia del horno

  • 110vac o 208 - 240 vac, 50 / 60hz (por favor confirmar        voltaje cuando realiza el pedido)
  • 1,5 kw

max. temperatura

1200 ° c (& lt; 1   hora)

temperatura continua

1100 ° c (   continuo)

max. velocidad de calentamiento

& lt; = 20 ° c / min

zona de calentamiento

  • longitud de la zona de calentamiento: 8 "        (200 mm), zona única. La siguiente imagen muestra la temperatura. distribución        a través de la zona de calentamiento, haga clic para ampliar.
  • temperatura constante zona:         2.3 "(60 mm) (+/- 1 ° c) @ 1000 ° c
  • medirás la temperatura del horno        perfil para su propia aplicación antes de hacer crecer la película.

controlador de temperatura

  • pid        control automático mediante relé de estado sólido con 30 pasos programables
  • construido        en protección contra sobretemperatura y falla de termopar
  • Opcional: el        horno puede ser operado por pc con la instalación de un módulo de control . por favor ordene un control mts02-b        módulo a un costo adicional.

precisión de temperatura

+/- 1 ° c

elementos de calentamiento

aleación de fe-cr-al dopada por mo



tamaño del tubo

  • 2 "        tubo de cuarzo (50 mm o.d x        44 mm i.d x 1000 mm l)
  • dos bloques de tubos de cerámica fibrosa son        incluido para bloquear la radiación de calor de la cámara del tubo. (cerámico        los bloques deben insertarse completamente en la cámara del horno antes de calentarlos)
  • un pequeño barco de cuarzo es        incluido para colocar muestras o materiales de evaporación.

bridas de vacío

Brida predeterminada de 2 "con   Conexiones de bardo de 1/4 '', puerto de paso de tubo de 1/4 '' (para 1/4 "o.d   inserción de termopar) y un puerto de vacío kf25 haga clic en la imagen a continuación para ver los detalles)

nivel de vacío

10 -2 torr (por   bomba mecánica)


puertos de montaje
&amperio;
partes opcionales

  • usted puede necesitar un válvula de vacío en        El extremo del puerto de vacío (haga clic en la imagen a la izquierda para ordenar)
  • puede considerar ordenar brida de conexión rápida a        costo adicional.

  • usted puede ordenar        sistema de suministro de gas multicanal para operación de dvd o cvd.

dimensiones

con cierre de tapa: 1055 mm (l) × 300 mm (w) × 400 mm (h)
con tapa abierta: 1055 mm (l) × 300 mm (w) × 560 mm (h)

Peso neto

22 kg

Envío paquete Talla

48 '' (l) x 24 '' (w) x 28 '' (h)

peso de envío

120 libras

garantía

garantía limitada de un año con soporte de tiempo de elevación (consumible   partes como tubos de procesamiento y juntas tóricas no están cubiertas por el   garantía.

computadora portátil, software y amplificador; control wifi (opcional)

  • marca        nueva laptop con microsoft window 10 y microsoft office 2013 (30 días        prueba gratuita) para uso inmediato.
  • labview        sistema de control de temperatura basado permite        usuario para editar el perfil de temperatura, administrar la receta de tratamiento térmico, registrar        y trazar datos para hornos mti.
  • un        El control remoto inalámbrico proporciona un rango operativo de hasta 300 metros.
  • encima        las características están disponibles a pedido a un costo adicional (hasta $ 1,000).        Por favor contáctenos para más información.




conformidad

  • ce        certificado
  • todos        los componentes eléctricos (& gt; 24v) tienen certificación ul / met / csa

  • el        el horno está listo para pasar        certificación tuv (ul61010) o csa a un costo adicional.

notas de aplicación


  • tubo        Los hornos con tubos de cuarzo están diseñados para usarse bajo vacío y bajo        presión & lt; 0.2 bar / 3 psi / 0.02 mpa
  • un atención : se debe instalar un regulador de presión de dos etapas en el gas        cilindro para limitar la presión a menos de 3 psi para una operación segura. definición de límite de vacío para todos los hornos de tubos de cuarzo: * presiones de vacío        solo se puede usar de manera segura hasta 1000 ° c
  • el caudal de gases debe limitarse a & lt; 200 sccm (o        200 ml / min) para reducir los choques térmicos al tubo
  • Si        Desea enfriar la muestra al vacío en eas, por favor considere        debajo del modelo

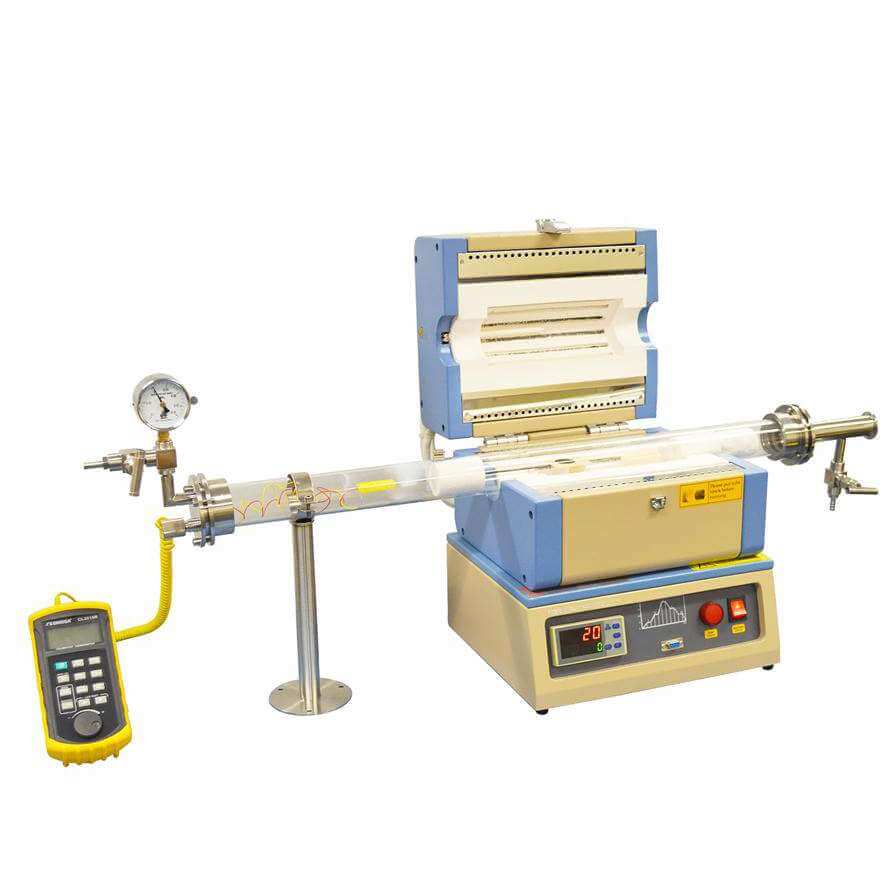

Sliding Tube Furnace
