Battery Making Dry Room

Cuarto seco personalizado para la fabricación de baterías

  • Model Number:

    TMAX-IDR
  • Pago:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    5 days
Detalles del producto

Cuarto seco personalizado para la fabricación de baterías

1.1. Requisitos de purificación de cada sección:

Área de deshumidificación

Área( )

Altura ( metro )

Volumen ( )

La temperatura ( )

punto de rocío ( )

Persona

Seco habitación

18

2.1

37.8

2 5 ±3

≤-40

3

1 . 2 S requisitos del artículo

1. El usuario proporciona agua, electricidad y fuente de aire a la unidad conexión según sea necesario. El usuario es responsable de la distribución de energía primaria al gabinete de distribución de la unidad de deshumidificación, la unidad de aire acondicionado de techo, la unidad de refrigeración y la bomba de agua. . T El agua del grifo está conectada al punto de reposición del equipo, y la tubería (aire de suministro, aire de escape, aire de retorno, agua de enfriamiento enfriada) está conectada a la interfaz de la unidad de aire acondicionado de deshumidificación y el enfriador de agua.

2. El usuario es responsable de la producción de la base de cemento del equipo.


2. Lista de deshumidificación y temperatura control equipo:

2.1 lista de especificaciones de equipos regionales

NO.

Nombre del equipo

Volumen de aire de suministro (m ³ /h)

modelo de unidad

Cant.

Área utilizada

AHU-1

Unidad deshumidificadora rotativa

3700

TMAX - 3700 SCH

1

Cuarto de secado


3. Base de cálculo para el diseño de selección:

3.1. Parámetros de diseño de aire fresco para usuarios en verano: para mejorar la estabilidad del sistema, los parámetros de diseño exterior se toman como parámetros de malas condiciones de trabajo, la temperatura de bulbo seco es de 35 , la temperatura relativa del bulbo húmedo es del 75% y el contenido absoluto de humedad es de 27 g / kg;

3.2. Carga del sistema: intensidad de trabajo ligera produce calor (80-100w/h. persona); la carga de calor integral de la estructura del recinto se calcula en 60-110 w/m2 según el diseño del sistema y la fuente de calor interior, con un factor de corrección de altura del 2 %, equipo La carga de calor se calcula en un 10 %-20 % de la potencia instalada según el tipo;

3.3. Producción de humedad: cuando la temperatura es de 23 , la producción de humedad del personal con intensidad de trabajo ligera es (80-100g/h.persona); la carga de ventilación y humedad de la habitación con aire acondicionado se calcula de acuerdo con la permeabilidad de intercambio de aire de 0,1-0,2 de la habitación con aire acondicionado; aire de retorno La carga de penetración de humedad se calcula en base al volumen de aire de retorno 1%-3% del volumen de penetración de ventilación; la carga de humedad de ventilación de la habitación seca de baja humedad se calcula en función del volumen de producción de humedad de 2-5 g/m2 en la habitación con aire acondicionado;

3.4. Volumen de aire del sistema: el volumen de aire fresco (20-50 m3/h. persona) y el mantenimiento de una presión positiva en la sala requieren 5-10 Pa en la sala de secado; garantizar el gradiente de humedad del sistema de secado.


4. Tabla de parámetros de selección de unidades y diagrama de flujo del sistema:

4.1 esquema de tabla de cálculo de diseño de selección de sistema de aire acondicionado:

1. Tabla de cálculo de diseño de selección de tipo de equipo principal: (consulte la descripción de la propuesta técnica para la base de diseño)

No.

Clasificación regional

Área de temperatura y humedad constante

0

Unidad de deshumidificación no

AHU-1

1

nombre del taller

Cuarto de secado

2

Área (M2)

18

3

Altura del techo (m)

2.1

4

Volumen (M3)

37.8

5

Requisitos de temperatura y humedad

T 2 5 punto de rocío -40

6

Carga de infiltración del sistema de ventilación (g)

261

7

Carga térmica del recinto de la sala de secado (W)

3102

8

Volumen de aire de diseño

3700

9

modelo de equipo

JD - 3700SCH

10

Tasa de ventilación de diseño

97,9

1 1

Capacidad de deshumidificación de diseño (g/h)

261

12

Eliminación de calor de diseño (W)

3102

13

Temperatura del aire de suministro y punto de rocío

13

14

Volumen de aire

CMH

Volumen de aire fresco (CMH)

600

Volumen de aire de deshumidificación del corredor

4200

Volumen de aire de regeneración (CMH)

500

Volumen de aire de suministro (CMH)

3700

15

Consumo de energía del equipo

kilovatios

Potencia de calefacción regenerativa (kw)

25

Potencia del ventilador de regeneración (kw)

0.75

Potencia del ventilador de tratamiento (kw)

3

Potencia del motor de accionamiento del corredor (kw)

0.13

Potencia total en verano (kw)

29

dieciséis

Carga de refrigeración (kw)

41.7

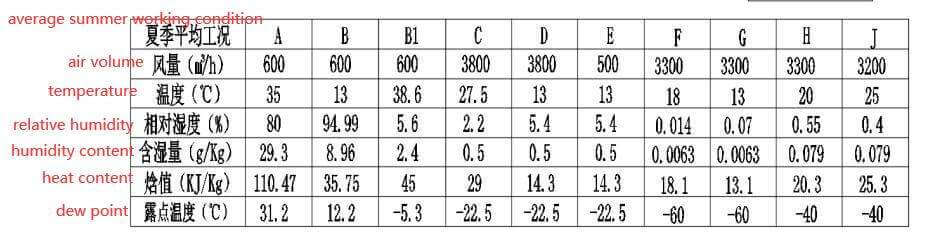

4.2. Diagrama de flujo del sistema:

AHU-1 selecciona el diagrama de flujo del sistema TMAX-3700SCH de la unidad de deshumidificación de rodete:

Nota: La unidad de deshumidificación del corredor se compone de: sección de filtro principal, sección de enfriamiento de la etapa delantera, sección de deshumidificación del corredor, sección de enfriamiento posterior, sección del ventilador, sistema de regeneración, sistema de control y sistema de refrigeración.

dry room

dry room

6. Lista de piezas

6.1. Lista de componentes principales de la unidad de deshumidificación rotativa:

Partes de la unidad

Introducción de materiales

Marca

Especificación

Corredor de deshumidificación importado

Adopción de PROFLUTE sueco y tamiz molecular de gel de sílice de alta calidad estadounidense o corredor compuesto de tamiz molecular; el corredor tiene una tasa de tamaño de agente higroscópico de hasta el 82%, una gran capacidad de absorción de humedad en un ambiente de baja temperatura y baja humedad, resistencia a altas temperaturas y una larga vida útil.

por encargo

Tamiz molecular de gel de sílice de cola delantera/gel de sílice de cola trasera

Caja unitaria, marco

Adoptando el diseño de puente anti-frío modular popular internacionalmente, placa de acero de color de doble capa de alta calidad rellena con espuma y moldeado de poliuretano de una sola vez. Marco de perfil de aleación de aluminio, aspecto hermoso, compacto, excelente efecto de aislamiento de temperatura y humedad, sin condensación.

Yizhong Aluminum

Tablero de caja Tablero interior y exterior Placa de acero de color de 0,5 mm / Capa de aislamiento de tablero de caja Poliuretano de 30 mm

Enfriador de superficie

El uso de tubos de cobre sin costura para expandir y conectar las aletas de aluminio corrugado de película de agua clara tiene una alta eficiencia de intercambio de calor, baja resistencia al aire y un uso duradero y confiable.

TMAX enfriador de reloj personalizado (un conjunto de enfriador de aire fresco/medio/trasero)

Tubo de cobre 15,88 * 0,5mm

Tubo de calentamiento eléctrico regenerativo

Varilla de calefacción eléctrica de acero inoxidable con hoja de bobinado en forma de U

TMAX

Potencia de entrada de 2KW

filtrar

Se puede lavar repetidamente y tiene una larga vida útil. Un uso una preparación

TMAX

Placa de filtro de efecto primario tipo G4/bolsa de efecto medio tipo F6

Ventilador centrífugo

Ventilador centrífugo, alta eficiencia, baja vibración, bajo nivel sonoro, rendimiento estable y fiable, clase de aislamiento F, clase de protección IP54. Con dispositivo de protección contra sobrecalentamiento

Zhaoqing Detong o equivalente

serie 6-35

Motorreductor de corredera

Engranaje preciso, sin ruido, larga vida útil, con dispositivo de protección de control de temperatura.

Taiwán Dongli o equivalente

serie 5IK

Cadena de corredor

Corrección automática de desviación, ajuste automático de tensión.

TMAX

/

Mando electrico

El control eléctrico adopta el original Siemens Schneider Electric. El sistema está equipado con múltiples protecciones, como ventilador regenerativo, motor de rodete, protección de enclavamiento del bloqueo del rodete y calefacción regenerativa, y protección contra sobretemperatura de calefacción regenerativa; el cable se selecciona de la marca Jinlongyu. Control integrado, medición, señal, protección, ajuste y otras funciones.

Costa de Kunlun/Siemens

S7-200CN PLC/MCGS pantalla a color/3TB/F Siemens contactor/IC65 Schneider interruptor de aire

Estructura interna

Proceso de producción de pintura para hornear/rociado de placas laminadas en frío, resistencia a la corrosión, resistencia al envejecimiento

/Schneider

Pintura para hornear de chapa de acero galvanizado de 2 mm

Dispositivo receptor de agua superficial inferior

placa de acero inoxidable 304

TMAX

acero inoxidable de 2 mm

Dispositivo de retención de agua

Baja resistencia, peso ligero, resistencia a la corrosión, resistencia al envejecimiento

TMAX

Cortina húmeda hidrofóbica de 100 mm

sello corredor

El calentamiento de regeneración adopta caucho de flúor de silicona resistente a altas temperaturas VITRON, y el sello de arco circular del corredor adopta un sello resistente al desgaste de caucho de silicona. La diferencia de presión entre la zona de tratamiento y la zona de regeneración puede llegar a 1200 Pa para garantizar la estanqueidad.

TMAX

Tira de sellado de silicona roja (12CMX2.3MM)

Chasis de la unidad

Soldadura de acero de 14/6 canales, dos procesos de pulverización de pintura asfáltica

TMAX

Acero de 14 / 6 canales
