3-in-1 Sealing Machine

Máquina de sellado al vacío 3 en 1 de celda de bolsa para la fabricación de baterías

  • Model Number:

    TMAX-YFJZ200
  • Pago:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    5 days
Detalles del producto

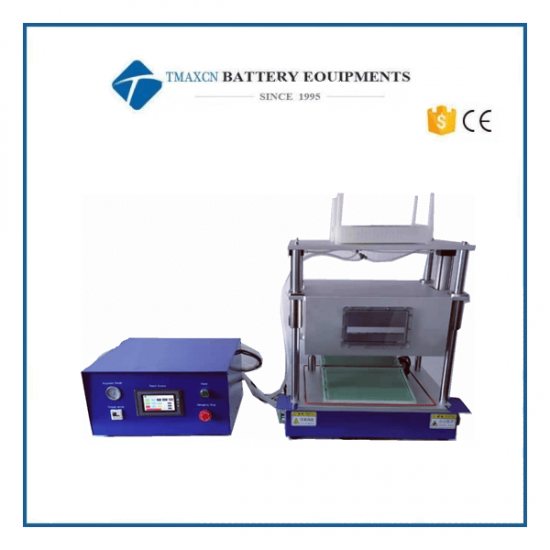

Máquina de sellado al vacío 3 en 1 de celda de bolsa para la fabricación de baterías

yo Introducción

Este equipo es principalmente adecuado para presellado y reposado de baterías de litio de paquete blando.


Caracteristica principal

*La cabeza está hecha de material de cobre, que tiene un buen efecto de transferencia de calor, ahorra consumo de electricidad, mejora la eficiencia del trabajo y ahorra energía en comparación con productos similares;

* Varias funciones como presellado al vacío y difusión y desgasificación al vacío;

* La válvula reguladora de presión puede ajustar la presión de los cabezales superior e inferior para cumplir con los requisitos de los diferentes parámetros del proceso;

*Los cabezales superior e inferior son impulsados ​​por cilindros de aire y guiados por dos manguitos de guía lineal, que son flexibles hacia arriba y hacia abajo y se guían con precisión

Garantizar los requisitos de paralelismo del producto después del sellado de bordes;

* A través de la ventana de perspectiva, puede observar los cambios en la cavidad mientras trabaja.

*La cavidad de la cubierta es impulsada por un cilindro de aire y guiada por un manguito de guía giratorio, que puede moverse hacia arriba y hacia abajo con flexibilidad, y la guía es precisa para garantizar los requisitos de hermeticidad del producto.

*Se puede aplicar a baterías de diferentes especificaciones, y el ajuste es simple y conveniente.

*La unidad principal y la caja de control tienen un diseño separado, de modo que la máquina pueda funcionar en la guantera o en la línea de montaje.

*Fácil de operar, apariencia hermosa, tamaño pequeño y peso ligero.


Parámetro técnico

Temperatura de la cabeza

RT-250℃, ajustable

Precisión del control de temperatura

±2℃

Presión de termosellado

0 7Kg/cm2 regulable

Tiempo de termosellado

0 99 segundos ajustable

Ancho de banda de borde

5 mm (personalizable)

Tamaño máximo de batería durante el presellado

largo 200 mm sin lengüetas X ancho 215 mm con bolsas de aire

Tamaño máximo de la batería en difusión y desgasificación

largo 300mmX ancho 200mmX alto 175mm

Precisión del espesor del sello (mm)

diferencia de espesor del paquete entre dos puntos <15um

Consumo de aire

Aproximadamente 0,2 l de gas comprimido/una vez por sello

Velocidad de trabajo neumática

≥180 veces/h

Energía

Usando un tubo de calentamiento de 500w, el consumo de energía cuando se calienta es de aproximadamente 1KW

Fuente de alimentación

220V/50Hz

Energía

600W

fuente de aire comprimido

0.5 0,8 MPa; cuando se usa en la guantera, la fuente de alimentación del cilindro debe ser la misma que la del gas de trabajo que se usa en la guantera;

Dimensiones

Parte de trabajo: 520mmL*340mmW*640mmH

Caja de control: 450mmL*420mmW*250mmH

Peso

50kg

Otro

* Control de automatización de pantalla táctil PLC

*Incluye funciones de presellado y de pie

*La cavidad está hecha de aleación de aluminio, que es resistente a la corrosión y tiene una estructura firme;

*El grado de vacío se puede ajustar hasta -95Kpa (el comprador deberá traer su propia bomba de vacío);


Composición del equipo

Esta máquina consta de las siguientes partes

1. Parte mecánica: mecanismo de plantilla inferior, mecanismo de cámara de vacío, mecanismo de conducción, mecanismo de guía, mecanismo de base, parte de control de caja eléctrica, etc.

2. Parte eléctrica: componentes neumáticos, relés de estado sólido, electroválvulas, interruptores fotoeléctricos, etc.
