Magnetic De-ironing Filtration System

Sistema de filtración de desplanchado magnético para lodos de electrodos de batería

  • Model Number:

    TMAX-100L
  • Pago:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    5 days
Detalles del producto

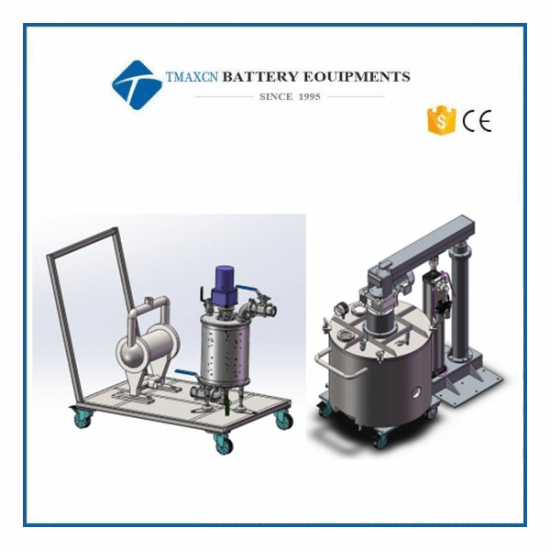

Sistema de filtración de desplanchado magnético para lodos de electrodos de batería

1. Introducción

este equipo es a específico equipo de alimentación para la máquina de recubrimiento de baterías de iones de litio, que se compone de dos partes: cilindro de rotación + filtro de eliminación de hierro.

2. Composición estándar y tabla de configuración de teclas

2.1 Facturación barril y pieza de elevación

turnover barrel

1. barril de alimentación

Volumen de diseño/volumen de uso

150L/100L

El material del tanque interno del tanque de mezcla en contacto con el material: acero inoxidable 304.

Especificación del barril de mezcla

Sobre φ650*450

1) Válvula de descarga: G2” (DN50);

2) El cuerpo del barril tiene manijas para empujar y jalar, y la parte inferior del barril tiene 4 ruedas (2 de orientación + 2 universales);

3) Refrigeración/preservación del calor: con camisa de refrigeración de pared inferior/lateral, unión de tubería de distribución de agua de entrada/salida de agua de refrigeración

2. Cubierta superior

Especificación de la cubierta superior

Combina con el tanque de mezcla correspondiente

El material de la parte en contacto con el material: acero inoxidable 304.

1), con 2 ventanas pequeñas, un foco, tubo de alimentación DN25 (con válvula de bola 304), interfaz de vacío de succión/descarga, manómetro de vacío y otras conexiones de repuesto;

2) La tapa superior y el cilindro mezclador están fijos y bloqueados con hebillas de cierre rápido.

1. Accesorios de mezcla y parámetros básicos.

Velocidad del eje mezclador/paleta mezcladora

Alrededor de 25 rpm

Material: SUS304

Potencia del motor de mezcla

1.1kw/4P

Reductor (emparejado con motor)

NMRV-090-60-FA-F2-Y90S-1.1KW

Forma de paleta mezcladora

Paleta mezcladora tipo marco combinado.

4. Principio de mezcla

La paleta mezcladora de tipo marco combinado realiza una rotación de presión hacia abajo para garantizar que el material no se deposite.

5. Sistema de garantía de vacío: se instalan 5 sellos de aceite de esqueleto en paralelo, y el usuario proporciona la fuente de vacío

1), el grado de vacío es ≤-0.098Mpa, mantener durante 24 horas no menos de -0.08Mpa.

2) Método de sellado: A, el sello estático utiliza un anillo de sellado en forma de "O"; B, sello de aceite de esqueleto.

6. Caja de distribución de energía: el interruptor de agitación, el interruptor del foco, la parada de emergencia y otras operaciones funcionales durante la operación del equipo se llevan a cabo en el gabinete de distribución de energía.

7. Dispositivo de elevación: 1 cilindro de elevación φ125x800, equipado con 1 pasador de seguridad

2.2Parte del filtro de eliminación de hierro

iron removal filter

No.

Nombre

Material

Nota

1

Sello de cañón

Vitón

Resistente al desgaste y resistente a la corrosión

2

Espada

Plástico poliéster

(importado del Reino Unido) resistente al desgaste y resistente a la corrosión

3

Resorte de hoja

SUS304

4

Anillo de sellado

gel de sílice

5

Montaje del eje

EPDM +SUS304

6

Elemento de filtro

SUS316

Valor de desviación de precisión: ±0,03 mm (máximo ±0,05 mm), valor de desviación de diámetro: ±0,3 mm

Malla 80 a malla 200 opcional (malla estándar 120)

7

Carcasa/Cubierta de placa superior e inferior/ Espada Poseedor

SUS304

8

corriente continua motor

24V/60W

9

Bomba separadora

Aleación de aluminio QBY-25

3. Sistema de detección de nivel de líquido

Principio de funcionamiento: el sensor de nivel de líquido transmite la señal a la válvula solenoide de acuerdo con el cambio del nivel de líquido del material, y la válvula solenoide controla la cantidad de alimentación de la bomba de diafragma neumática, realizando así la función de alimentación automática.

No.

Nombre

Modelo

Cantidad

Nota

1

sensor de nivel de liquido

marca nacional

1

2

La válvula electromagnética

Taiwán

1

3

Relé intermedio

marca nacional

1

4

Relé intermedio poseedor

marca nacional

1

5

Interruptores rotativos

marca nacional

1

4. Principio

Este equipo se llena con aire comprimido seco en un barril de presión sellado y presuriza la cavidad interna del barril de presión para presionar la lechada en el canal superior de la máquina de recubrimiento.
