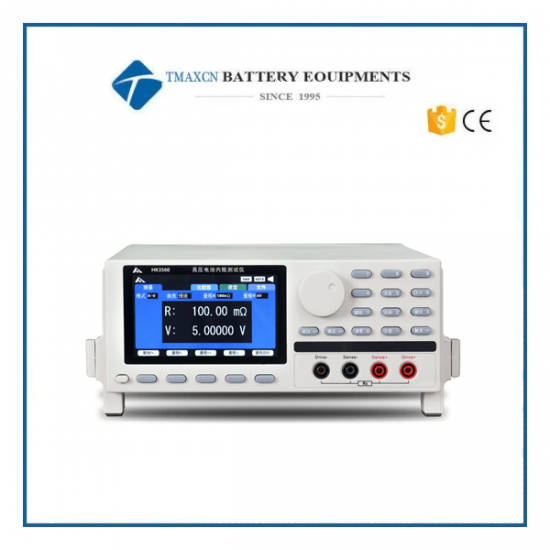

Battery Internal Resistance Tester

Probador de resistencia interna de batería de precisión

  • Model Number:

    TMAX-HK3560
  • Pago:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    5 days
Detalles del producto

Probador de resistencia interna de batería de precisión


Introducción al rendimiento

Con el rápido desarrollo de industrias como productos electrónicos portátiles y vehículos híbridos, la demanda de baterías está aumentando. Los fabricantes de baterías necesitan clasificar y combinar grandes cantidades de baterías con alta eficiencia y alta precisión. Con años de experiencia acumulada por Hepu Technology en la industria de medición de baterías, el probador de resistencia interna de baterías HK3560 se desarrolló para satisfacer esta demanda.

1) Fácil configuración

* TFT de 3,5 pulgadas, menú en chino e inglés

* Basado en ARM, ejecución multitarea

* Menú de ventana, fácil de operar.

2)Alta precisión

*La precisión básica de la resistencia interna es del 0,3 % y la precisión del voltaje es del 0,01 %.

*Rango de resistencia interna: 0.1 μΩ ~3k Ω

*Rango de voltaje: 10 m V ~ 60 V

*Disparador interno/disparador manual/disparador externo/disparador de bus/disparador automático


Parámetro técnico

Número de modelo

TMAX- HK3560

Mostrar

LCD color TFT de 3,5 pulgadas LCD color TFT de 3,5 pulgadas

Fuente

1kHz±0,2 CA, amplitud de corriente de prueba < 100mA

Parámetros

Resistencia CA (ESR), voltaje CC (DCV)

Resistencia interna

Resistencia CA (ESR)

Rango de prueba

0.1μΩ 3kΩ

Precisión

0,5 %±10 dígitos (rango de 3 mΩ); 0,3%±5 dígitos (30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ rango)

Rango de 3mΩ: (velocidad media (MEDIUM) más ±5 caracteres, rápido (FAST) más ±10 caracteres, súper rápido (EX.FAST) más ±30 caracteres;) Rango de 30mΩ-3kΩ: (velocidad media/rápida(MEDIA/FAST) ) más ±2 caracteres, súper rápido (EX.FAST) más ±3 caracteres;)

Alcance

3mΩ

30

3 00

30 Ω

3 00 Ω

3 k Ω

máx. lectura

3.1000

31 . 000

310 . 00

3.1000

31 .0 00

310 . 00

3100 .0

Precisión

0.1uΩ

1uΩ

10

1 00

1 metro Ω

10m Ω

0.1 Ω

Corriente de medición

100mA

100mA

10mA

1mA

1 00u A

10 tu A

10 tu A

Alcance

Automático y manual 7 gamas

Voltaje

Tensión de corriente continua (DCV)

Rango de prueba

10μV 60V

Precisión

0,01%±3 caracteres

Agregue ±2 caracteres para velocidad media/rápida (MEDIA/RÁPIDA), agregue ±3 caracteres para súper rápida (EX.FAST);

Alcance

6V

60 V

máx. lectura

6.00000

60 . 0000

Precisión

10μV

100 µV

Tasa de muestreo

LENTO: 3 veces/s, MEDIO: 20 veces/s, RÁPIDO: 50 veces/s, EX.RÁPIDO: 100 veces/s

Corrección

A Cortocircuito de todos los rangos puesto a cero

comparador

Se pueden programar 30 registros Clasificación de 7 grados

Otras funciones

F gestión de archivos , Exportación de disco U

modo de disparo

disparador interno / manual / externo / bus / automático

Interfaz

RS-232C/Manejador ( interfaz PLC / USB ( anfitrión /LAN

Fuente de alimentación

Voltaje: 100 V-240 V CA; Frecuencia: 47Hz-63Hz

máx. poder

10w

Dimensiones

353*249*103(L*A*A, mm)

Peso

3kg

Función

Función básica

HK3560 utiliza un procesador ARM basado en arquitectura multitarea, pantalla de cristal líquido TFT, menú chino. Excelente rendimiento, no solo adecuado para pruebas por lotes de líneas de montaje de baterías, sino también adecuado para la evaluación de investigaciones científicas de baterías en el laboratorio. Con el escáner multicanal, se puede utilizar ampliamente para clasificar y agrupar baterías en varios niveles.


Interfaz de prueba

battery internal resistance tester


* Resolución de resistencia 0.1u Ω , resolución de voltaje 10uV

* El rango se puede configurar de forma manual o automática.

* Visualización simultánea de voltaje, resistencia, clasificación y señales anormales

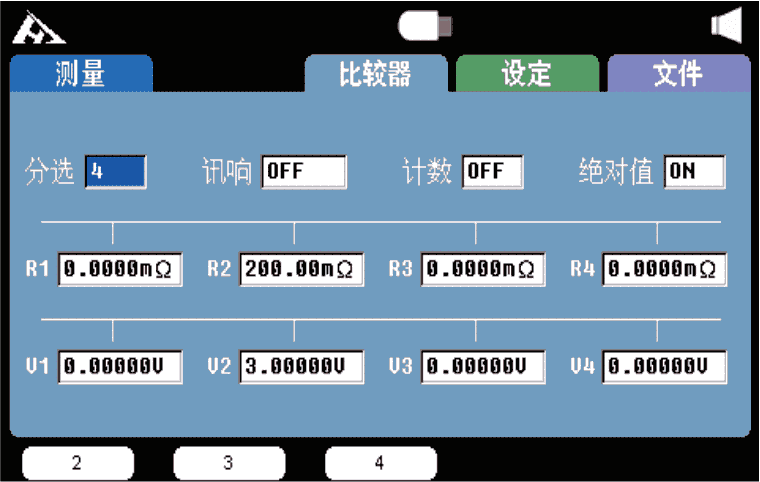

Panel interfaz

battery internal resistance tester

* El comparador se puede configurar para la clasificación de niveles múltiples

* La resistencia de voltaje puede emitir señales de engranajes de clasificación por separado

* Se puede configurar la función de conteo y la comparación de valores absolutos

* Puede configurar un sonido de alarma calificado o no calificado


función de coeficiente intelectual

battery internal resistance tester

* El número de promedios se puede establecer para aumentar la precisión

* 4 modos de disparo para satisfacer diferentes necesidades

* Modo de disparo AUT único, juzga automáticamente la conexión y la prueba

* Múltiples modos y protocolos de comunicación son adecuados para diferentes ocasiones.
